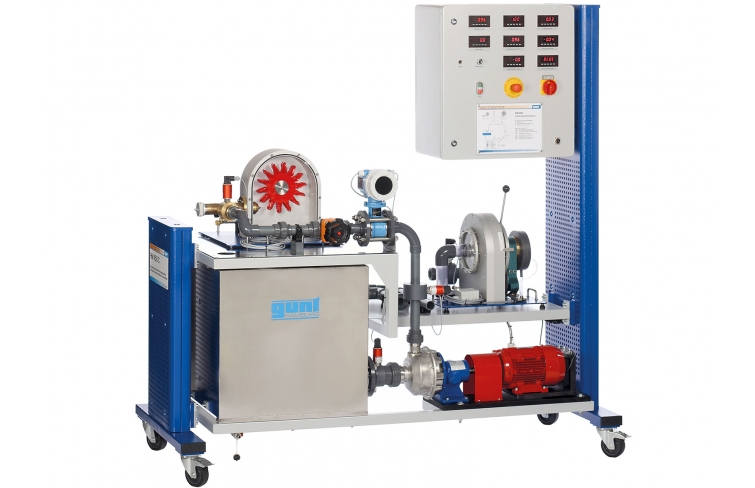

HM 450C Caractéristiques des turbomachines hydrauliques, pompe et turbines (Réf. 070.450C0)
Avec interface PC USB et logiciel inclus. Nécessite les Turbines HM450.01 ou 02/03/04
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les turbomachines, telles que les pompes et les turbines, font partie des convertisseurs d´é nergie.
Les turbines convertissent l´é nergie d´é coulement en énergie mécanique et les pompes convertissent l´énergie mécanique en énergie d´écoulement.
Le HM 450C permet d´é tudier une pompe centrifuge.
Des essais peuvent être effectuées sur quatre types principaux de turbines à eau: la turbine Pelton, la turbine Francis, la turbine à hélice et la turbine Kaplan disponibles comme accessoires HM 450.01, HM 450.02, HM 450.03 et HM 450.04.
Le circuit d´ eau fermé se compose d´ un réservoir, d´ une pompe centrifuge normalisée à vitesse de rotation variable et d´ une soupape d´étranglement qui sert à ajuster la contre-pression.
La vitesse de rotation est mesurée sans contact physique à l´ aide d´ un capteur de déplacement inductif sur l´ arbre du moteur.
Le moteur d´ entraînement est à suspension pendulaire afin de pouvoir mesurer le couple d´ entraînement grâce à un capteur de force et donc de déterminer la puissance d´ entraînement mécanique.
Les pressions à l´ entrée et à sortie de la pompe sont mesurées par des capteurs.
Le débit de refoulement est mesuré à l´ aide d´ un débitmètre électromagnétique.

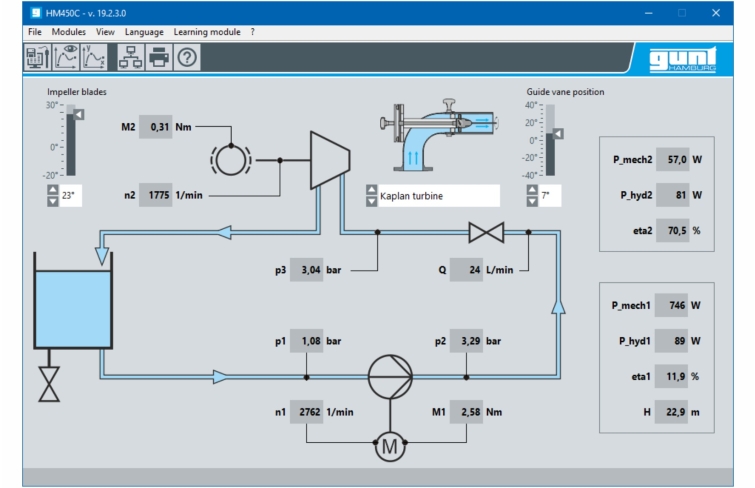

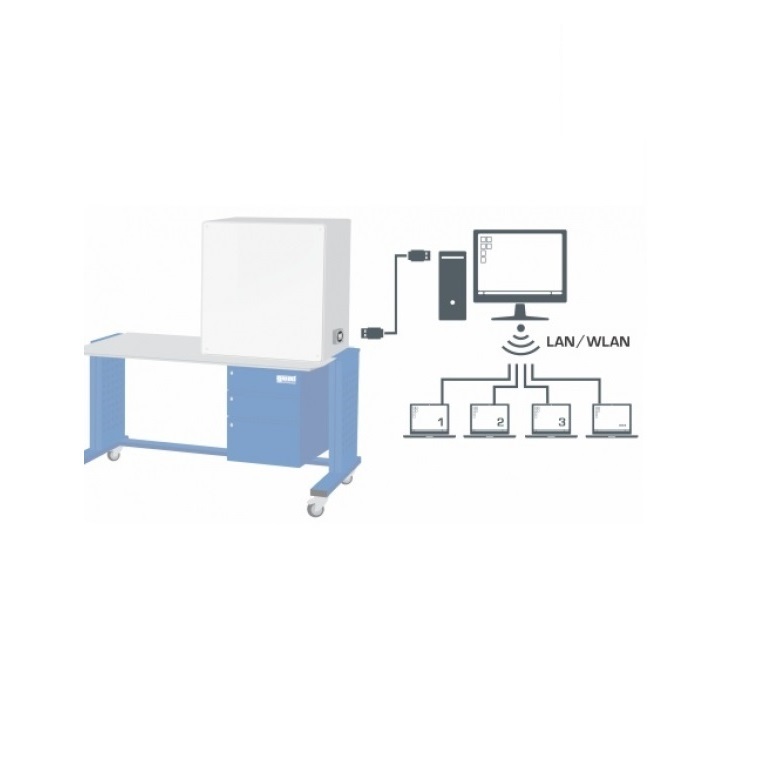

Les valeurs mesurées s´ affichent au format numérique et sont traitées sur un PC.
Les données de puissance de la turbomachine étudiée y sont calculées et représentées par des courbes caractéristiques.

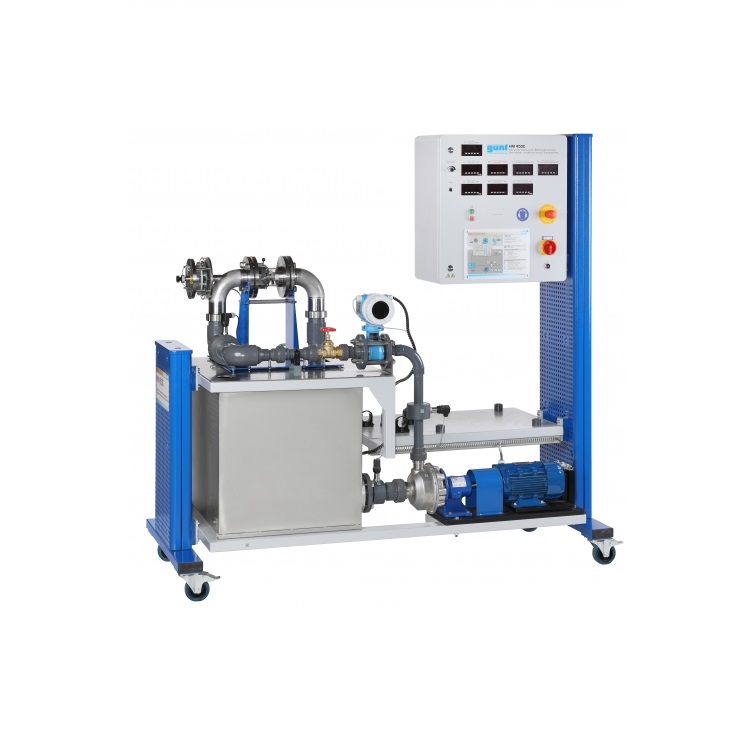

Une de quatre turbines HM 450.01, HM 450.02, HM 450.03 ou HM 450.04 peut être placée sur le réservoir de stockage.
L´ alimentation en eau de la turbine se fait par la pompe centrifuge.
Les signaux de mesure de la turbine sont transmises au HM 450C par des câbles.
Une particularité de ce banc d´ essai est de pouvoir faire fonctionner la pompe et une des deux turbines en même temps.
Les valeurs de mesure peuvent être enregistrées en même temps sur les deux turbomachines.
De cette manière, le banc d´ essai peut être utilisé comme centrale hydraulique à accumulation par pompage.
d\fs16\lang1036 Les turbomachines, telles que les pompes et les turbines, font partie des convertisseurs d´é nergie.
Les turbines convertissent l´é nergie d´é coulement en énergie mécanique et les pompes convertissent l´énergie mécanique en énergie d´écoulement.
Le HM 450C permet d´é tudier une pompe centrifuge.
Des essais peuvent être effectuées sur quatre types principaux de turbines à eau: la turbine Pelton, la turbine Francis, la turbine à hélice et la turbine Kaplan disponibles comme accessoires HM 450.01, HM 450.02, HM 450.03 et HM 450.04.
Le circuit d´ eau fermé se compose d´ un réservoir, d´ une pompe centrifuge normalisée à vitesse de rotation variable et d´ une soupape d´étranglement qui sert à ajuster la contre-pression.
La vitesse de rotation est mesurée sans contact physique à l´ aide d´ un capteur de déplacement inductif sur l´ arbre du moteur.
Le moteur d´ entraînement est à suspension pendulaire afin de pouvoir mesurer le couple d´ entraînement grâce à un capteur de force et donc de déterminer la puissance d´ entraînement mécanique.
Les pressions à l´ entrée et à sortie de la pompe sont mesurées par des capteurs.
Le débit de refoulement est mesuré à l´ aide d´ un débitmètre électromagnétique.
Les valeurs mesurées s´ affichent au format numérique et sont traitées sur un PC.
Les données de puissance de la turbomachine étudiée y sont calculées et représentées par des courbes caractéristiques.
Une de quatre turbines HM 450.01, HM 450.02, HM 450.03 ou HM 450.04 peut être placée sur le réservoir de stockage.
L´ alimentation en eau de la turbine se fait par la pompe centrifuge.
Les signaux de mesure de la turbine sont transmises au HM 450C par des câbles.
Une particularité de ce banc d´ essai est de pouvoir faire fonctionner la pompe et une des deux turbines en même temps.
Les valeurs de mesure peuvent être enregistrées en même temps sur les deux turbomachines.
De cette manière, le banc d´ essai peut être utilisé comme centrale hydraulique à accumulation par pompage.
Contenu didactique / Essais
Pompe centrifuge
- mesure de les pressions à l'entrée et à sortie de la pompe
- détermination de la hauteur de refoulement
- détermination de la puissance hydraulique
- détermination de la puissance mécanique

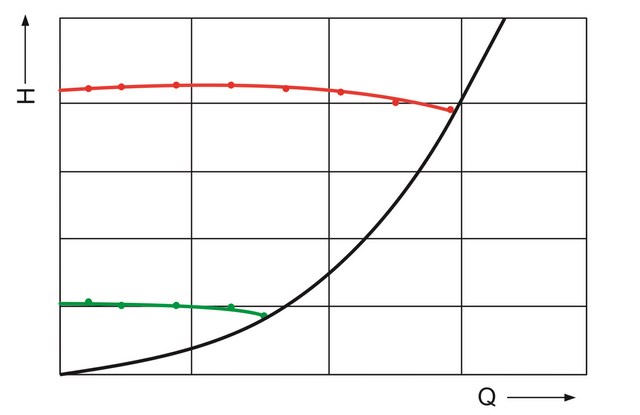

- courbes caractéristiques de la pompe à des vitesses de rotation différentes
- détermination du rendement
avec les accessoires HM 450.01, HM 450.02, HM 450.03 ou HM 450.04
- mesure du couple et de la vitesse de rotation
- détermination du rendement de la turbine
- enregistrement des courbes caractéristiques
- démonstration d'une centrale hydraulique à accumulation par pompage
Les grandes lignes
- grandeurs caractéristiques des turbines à eau et des pompes centrifuges
- la turbine Pelton HM 450.01, la turbine Francis HM 450.02, la turbine à hélice HM 450.03 et la turbine Kaplan HM 450.04 élargissent la gamme des essais
- centrale hydraulique à accumulation par pompage
Les caracté ristiques techniques
Pompe centrifuge normalisée
- hauteur de refoulement max.: 23,9m
- débit de refoulement max.: 31m³/h
Moteur d´ entraînement à vitesse de rotation variable
- puissance: 2,2kW
- plage de vitesse de rotation: 0...3000min^-1^
Réservoir de stockage: 250L
Plages de mesure
- pression: 2x 0...4bar abs.
- débit: 0...40m³/h
- couple: 0...20Nm
- vitesse de rotation: 2x 0...4000min^-1^
Pompe centrifuge
- mesure de les pressions à l'entrée et à sortie de la pompe
- détermination de la hauteur de refoulement
- détermination de la puissance hydraulique
- détermination de la puissance mécanique
- courbes caractéristiques de la pompe à des vitesses de rotation différentes
- détermination du rendement
avec les accessoires HM 450.01, HM 450.02, HM 450.03 ou HM 450.04
- mesure du couple et de la vitesse de rotation
- détermination du rendement de la turbine
- enregistrement des courbes caractéristiques
- démonstration d'une centrale hydraulique à accumulation par pompage
Les grandes lignes
- grandeurs caractéristiques des turbines à eau et des pompes centrifuges
- la turbine Pelton HM 450.01, la turbine Francis HM 450.02, la turbine à hélice HM 450.03 et la turbine Kaplan HM 450.04 élargissent la gamme des essais
- centrale hydraulique à accumulation par pompage
Les caracté ristiques techniques
Pompe centrifuge normalisée
- hauteur de refoulement max.: 23,9m
- débit de refoulement max.: 31m³/h
Moteur d´ entraînement à vitesse de rotation variable
- puissance: 2,2kW
- plage de vitesse de rotation: 0...3000min^-1^
Réservoir de stockage: 250L
Plages de mesure
- pression: 2x 0...4bar abs.
- débit: 0...40m³/h
- couple: 0...20Nm
- vitesse de rotation: 2x 0...4000min^-1^
Informations logistiques
Dimensions et poids
Lxlxh: 1900x790x1900mm
Poids: env. 243kg
Necessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 banc d´ essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Accessoires
en option
pour l'apprentissage à distance

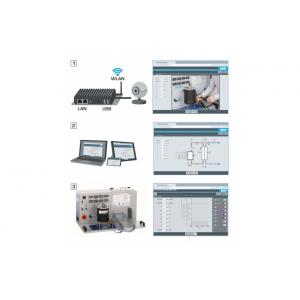

GU 100 Web Access Box
avec
HM 450CW Web Access Software
Turbines
HM 450.01 Turbine Pelton
HM 450.02 Turbine Francis
HM 450.03 Turbine à hélice
HM 450.04 Turbine Kaplan
Lxlxh: 1900x790x1900mm
Poids: env. 243kg
Necessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 banc d´ essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Accessoires
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
HM 450CW Web Access Software
Turbines
HM 450.01 Turbine Pelton
HM 450.02 Turbine Francis
HM 450.03 Turbine à hélice
HM 450.04 Turbine Kaplan
