Ref: EWTGUHM450.03
HM 450.03 Turbine à hélice (Réf. 070.45003) en complément au banc HM 450C
à six aubes mobiles, avec aubes directrices réglables, détermination vitesse rotation, couple
Comme les turbines Kaplan, les turbines à hélice font partie des turbines à réaction à traversée axiale.
Contrairement aux turbines Kaplan, les turbines à hélice ont des aubes mobiles non ajustables.
Ces turbines sont utilisées à des hauteurs de chute faible et des débits d´ eau très élevés.
La puissance de la turbine à hélice est ajustée par l´ ajustage des aubes directrices.
En pratique, les turbines à hélice et les turbines Kaplan sont utilisées dans des centrales hydroélectriques.

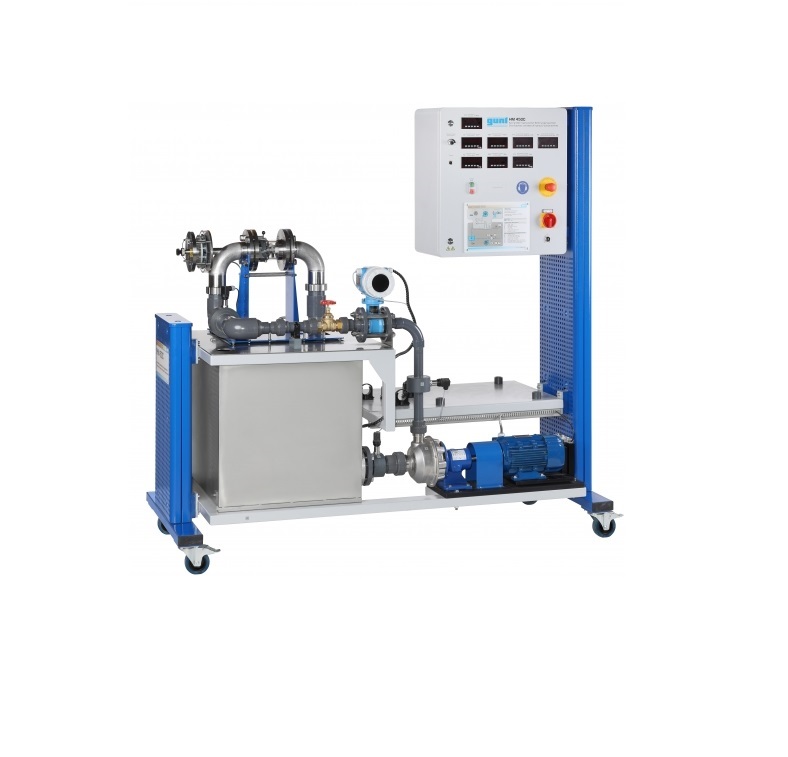

La turbine à hélice HM 450.03 fait partie des accessoires du banc d´ essai HM 450C.

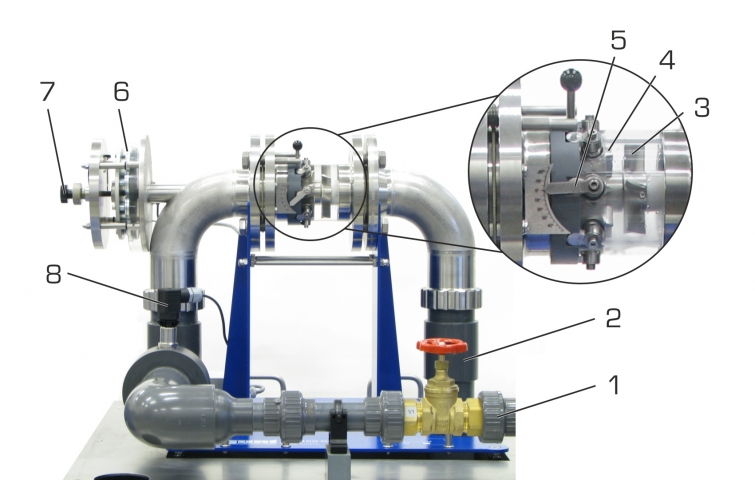

L´ appareil d´ essai se compose d´ un rotor, du distributeur avec des aubes directrices ajustables, d´ un frein à courants de Foucault ajustable sans usure pour solliciter la turbine et du carter avec un élément de tuyauterie transparent.
Ainsi, on peut observer l´écoulement d´ eau, le rotor et les aubes directrices pendant le fonctionnement.
Dans la turbine à hélice, l´ eau écoule axialement à travers le rotor.

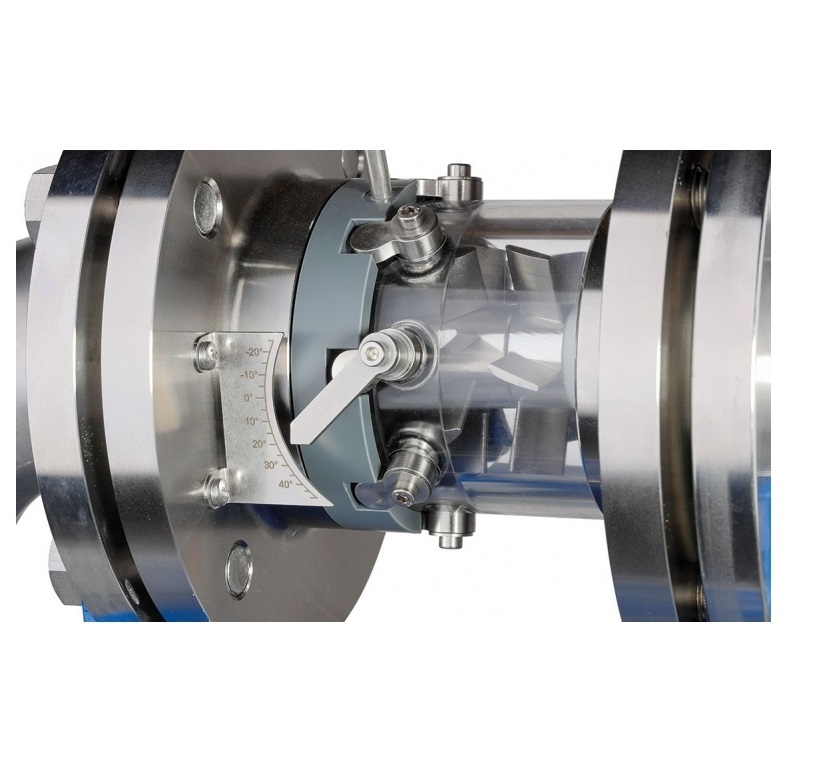

En ajustant les aubes directrices, on ajuste l´ angle d´ incidence et la section transversale du débit à la vitesse de rotation et au rendement de la turbine.
La pression à l´ entrée de la turbine est mesurée au moyen d´ un capteur de pression.
Un capteur de pression et un capteur de vitesse de rotation sont placés au niveau du frein à courants de Foucault.
Ainsi, il est possible de déterminer la puissance mécanique rendue par la turbine.
La vitesse de rotation, le couple et la pression sont affichés sur le coffret de commande de HM 450C et traités ultérieurement par le logiciel.

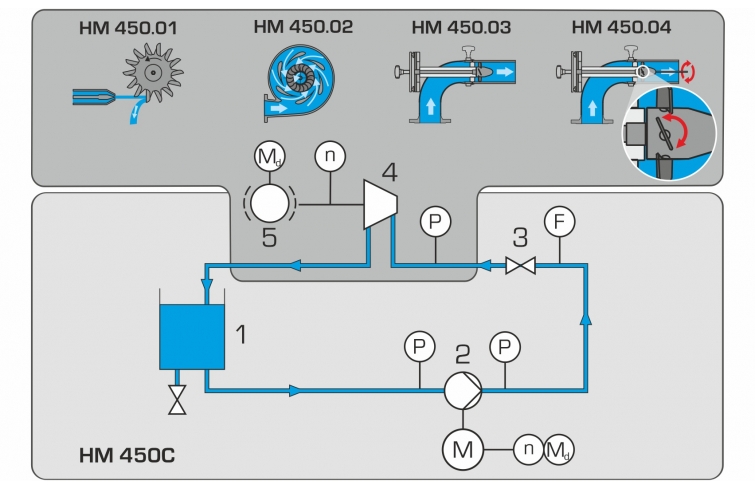

L´ alimentation en eau et la mesure du débit sont réalisées par HM 450C
Contrairement aux turbines Kaplan, les turbines à hélice ont des aubes mobiles non ajustables.
Ces turbines sont utilisées à des hauteurs de chute faible et des débits d´ eau très élevés.
La puissance de la turbine à hélice est ajustée par l´ ajustage des aubes directrices.
En pratique, les turbines à hélice et les turbines Kaplan sont utilisées dans des centrales hydroélectriques.
La turbine à hélice HM 450.03 fait partie des accessoires du banc d´ essai HM 450C.
L´ appareil d´ essai se compose d´ un rotor, du distributeur avec des aubes directrices ajustables, d´ un frein à courants de Foucault ajustable sans usure pour solliciter la turbine et du carter avec un élément de tuyauterie transparent.
Ainsi, on peut observer l´écoulement d´ eau, le rotor et les aubes directrices pendant le fonctionnement.
Dans la turbine à hélice, l´ eau écoule axialement à travers le rotor.
En ajustant les aubes directrices, on ajuste l´ angle d´ incidence et la section transversale du débit à la vitesse de rotation et au rendement de la turbine.
La pression à l´ entrée de la turbine est mesurée au moyen d´ un capteur de pression.
Un capteur de pression et un capteur de vitesse de rotation sont placés au niveau du frein à courants de Foucault.
Ainsi, il est possible de déterminer la puissance mécanique rendue par la turbine.
La vitesse de rotation, le couple et la pression sont affichés sur le coffret de commande de HM 450C et traités ultérieurement par le logiciel.
L´ alimentation en eau et la mesure du débit sont réalisées par HM 450C
Contenu didactique / Essais
- détermination de la puissance mécanique
- détermination du rendement

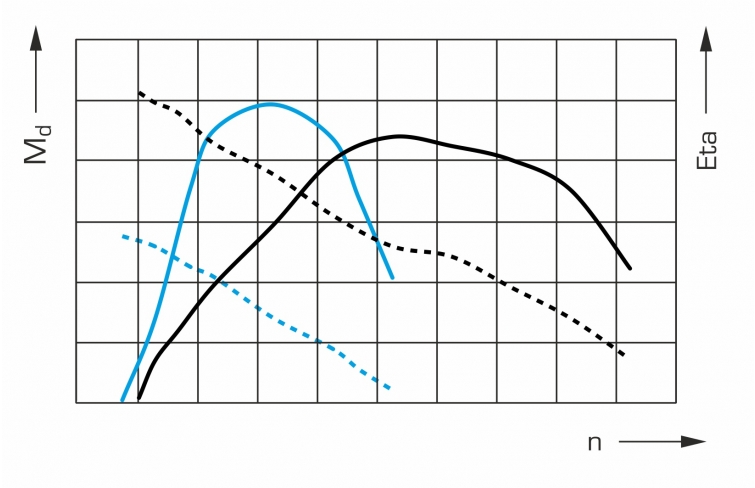

- enregistrement des courbes caractéristiques
- étude de l´ influence de la position des aubes directrices sur le rendement
Les grandes lignes
- turbine à hélice avec zone de travail visible
- circuit d´ eau fermé et logiciel pour le traitement des données en utilisation avec le banc d´ essai HM 450C
Caractéristiques techniques
- puissance: env. 10W à 600min-1, 516L/min, H=2m
- vitesse de rotation max.: 900min-1
- rotor
6 aubes mobiles, non ajustables, Ø extérieur: 67mm, Ø intérieur: 30mm
- distributeur
8 aubes directrices, ajustables, angle d´ attaque: -20...35º
Plages de mesure
- couple: -25...25Nm, pression: 0...4bar abs., vitesse de rotation: 0...4000min-1
- détermination de la puissance mécanique
- détermination du rendement
- enregistrement des courbes caractéristiques
- étude de l´ influence de la position des aubes directrices sur le rendement
Les grandes lignes
- turbine à hélice avec zone de travail visible
- circuit d´ eau fermé et logiciel pour le traitement des données en utilisation avec le banc d´ essai HM 450C
Caractéristiques techniques
- puissance: env. 10W à 600min-1, 516L/min, H=2m
- vitesse de rotation max.: 900min-1
- rotor
6 aubes mobiles, non ajustables, Ø extérieur: 67mm, Ø intérieur: 30mm
- distributeur
8 aubes directrices, ajustables, angle d´ attaque: -20...35º
Plages de mesure
- couple: -25...25Nm, pression: 0...4bar abs., vitesse de rotation: 0...4000min-1
Informations logistiques
Dimensions et poids
- Lxlxh: 370x615x840mm, Poids: env. 42kg
Liste de livraison
1 appareil d´ essai + 1 documentation didactique
Accessoires
requis HM 450C Grandeurs caractéristiques des turbomachines hydrauliques
- Lxlxh: 370x615x840mm, Poids: env. 42kg
Liste de livraison
1 appareil d´ essai + 1 documentation didactique
Accessoires
requis HM 450C Grandeurs caractéristiques des turbomachines hydrauliques
Poids: 42 Kg Delai de livraison estimé : 16 semaines
