HM 421 Banc d’essai turbine Kaplan, 4 aubes mobiles (Réf. 070.42100)
distributeur avec aubes directrices réglables, avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les turbines à eau sont des turbomachines qui servent à transformer l'énergie de l'eau en énergie mécanique.
Dans la plupart des cas, elles sont utilisées pour entraîner des génératrices pour la production électrique.
La turbine Kaplan est une turbine à réaction à traversée axiale.
Elle présente une vitesse de rotation spécifique élevée et convient pour d´ importants débits d'eau et des hauteurs de chute faibles à moyennes.
Par conséquent, la turbine Kaplan est utilisée comme turbine à eau "classique" dans les centrales hydroélectriques.
Le HM 421 permet d'étudier le comportement caractéristique d'une turbine Kaplan à simple réglage en fonctionnement.

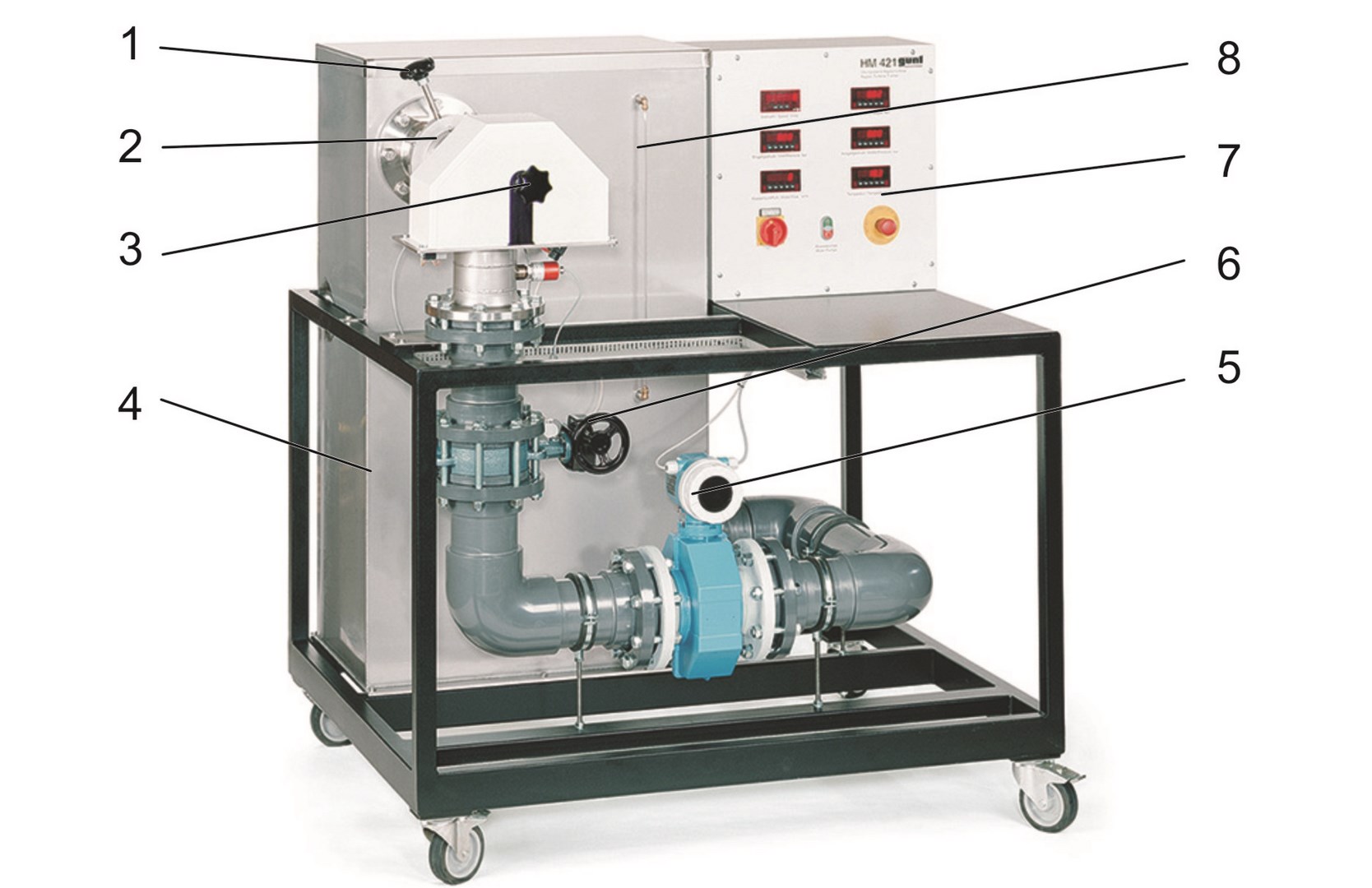

Le banc d'essai comporte un circuit d'eau fermé avec réservoir, une pompe submersible et une vanne papillon pour ajuster le débit.

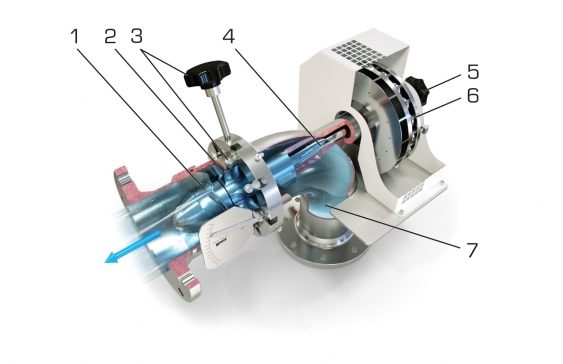

En ajustant les aubes directrices, on modifie l'angle d'écoulement vers le rotor et ainsi la puissance de la turbine.
Un frein à courants de Foucault sans usure sert à solliciter la turbine.
La vitesse de rotation est mesurée sans contact physique à l'aide d'un capteur de déplacement inductif sur l'arbre de la turbine.
Pour déterminer la puissance de la turbine, le frein à courants de Foucault est équipé d'un capteur de force pour mesurer le couple de rotation.
Les valeurs de pression en entrée et en sortie de la turbine ainsi que la température et le débit sont mesurés par des capteurs.

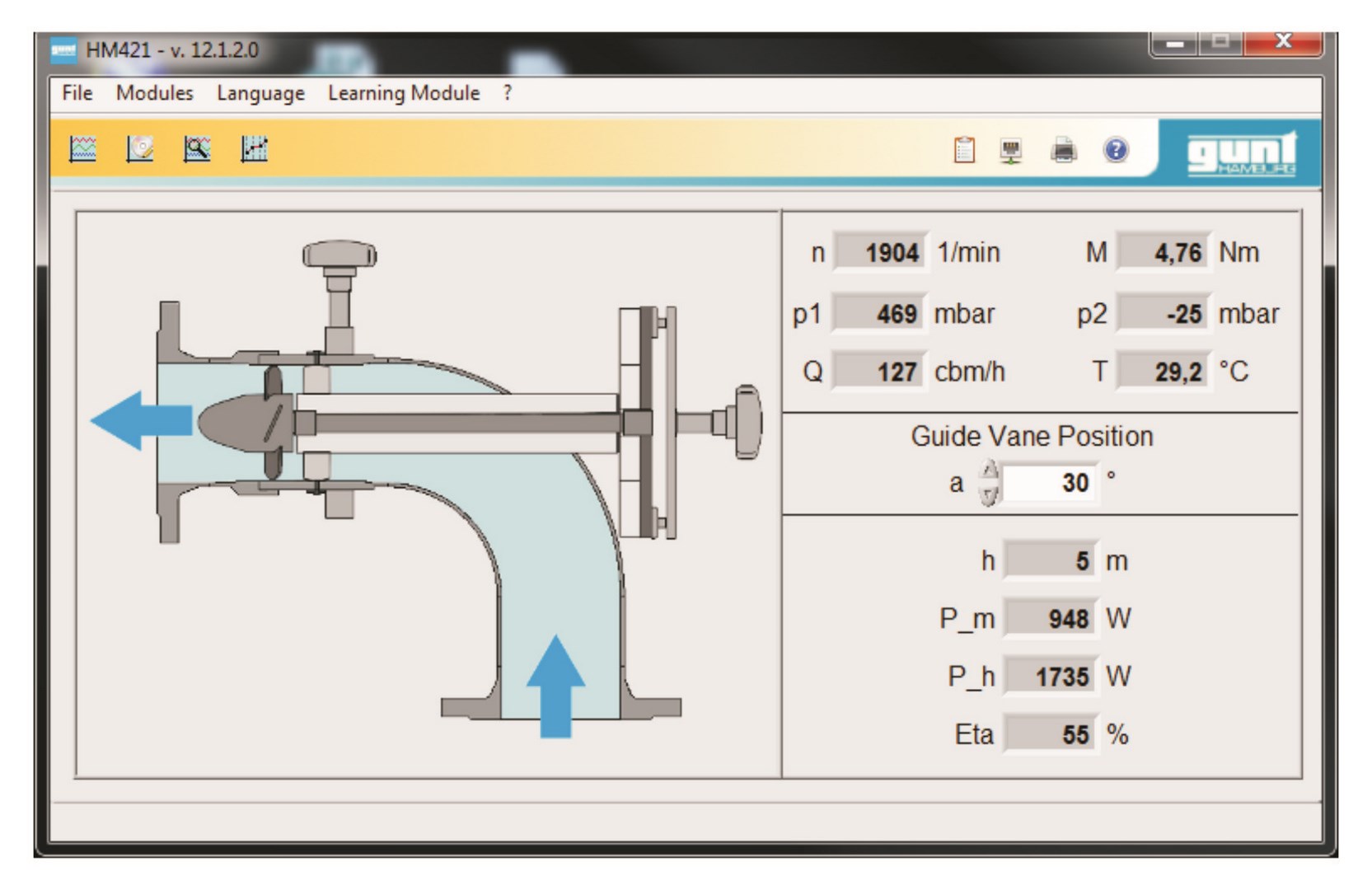

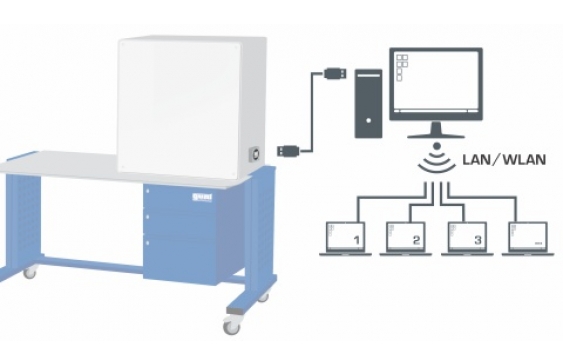

Les valeurs mesurées sont affichées de manière numérique et traitées ultérieurement sur PC.
Ici, les données de puissance de la turbine étudiée sont calculées et représentées par des courbes caractéristiques.
d\fs16\lang1036 Les turbines à eau sont des turbomachines qui servent à transformer l'énergie de l'eau en énergie mécanique.
Dans la plupart des cas, elles sont utilisées pour entraîner des génératrices pour la production électrique.
La turbine Kaplan est une turbine à réaction à traversée axiale.
Elle présente une vitesse de rotation spécifique élevée et convient pour d´ importants débits d'eau et des hauteurs de chute faibles à moyennes.
Par conséquent, la turbine Kaplan est utilisée comme turbine à eau "classique" dans les centrales hydroélectriques.
Le HM 421 permet d'étudier le comportement caractéristique d'une turbine Kaplan à simple réglage en fonctionnement.
Le banc d'essai comporte un circuit d'eau fermé avec réservoir, une pompe submersible et une vanne papillon pour ajuster le débit.
En ajustant les aubes directrices, on modifie l'angle d'écoulement vers le rotor et ainsi la puissance de la turbine.
Un frein à courants de Foucault sans usure sert à solliciter la turbine.
La vitesse de rotation est mesurée sans contact physique à l'aide d'un capteur de déplacement inductif sur l'arbre de la turbine.
Pour déterminer la puissance de la turbine, le frein à courants de Foucault est équipé d'un capteur de force pour mesurer le couple de rotation.
Les valeurs de pression en entrée et en sortie de la turbine ainsi que la température et le débit sont mesurés par des capteurs.
Les valeurs mesurées sont affichées de manière numérique et traitées ultérieurement sur PC.
Ici, les données de puissance de la turbine étudiée sont calculées et représentées par des courbes caractéristiques.
Contenu didactique / Essais
- détermination des courbes de puissance à des vitesses de rotation différentes
-- puissance hydraulique
-- puissance mécanique
- détermination de la hauteur de chute
- détermination du rendement de la turbine
- étude de l'influence de la position des aubes directrices sur la puissance et le rendement
Les grandes lignes
- Grandeurs caractéristiques d'une turbine Kaplan
- Aubes directrices réglables pour ajuster la puissance
- Logiciel GUNT d'acquisition des données
- détermination des courbes de puissance à des vitesses de rotation différentes
-- puissance hydraulique
-- puissance mécanique
- détermination de la hauteur de chute
- détermination du rendement de la turbine
- étude de l'influence de la position des aubes directrices sur la puissance et le rendement
Les grandes lignes
- Grandeurs caractéristiques d'une turbine Kaplan
- Aubes directrices réglables pour ajuster la puissance
- Logiciel GUNT d'acquisition des données
Caractéristiques techniques
Turbine Kaplan
- puissance max.: 1000W
- vitesse de rotation max.: 3700min^-1^
- distributeur
8 aubes directrices réglables: -15º...45º
diamètre extérieur: 120mm
diamètre intérieur: 60mm
- rotor, 4 aubes fixes
diamètre extérieur: 120mm,
diamètre intérieur: 60mm, inclinaison: 80mm
Pompe submersible avec moteur
- débit de refoulement max.: 250m³/h
- hauteur de refoulement max.: 11m
- puissance nominale: 3,1kW
Réservoir: env. 350L
Plages de mesure
- température: 0...100ºC
- pression (à l'entrée de la turbine): 0...1bar rel.
- pression (à la sortie de la turbine): -1...0,6bar rel.
- débit: 13...200m³/h
- couple de rotation: 0...10Nm
- vitesse de rotation: 0...6500min^-1^
Turbine Kaplan
- puissance max.: 1000W
- vitesse de rotation max.: 3700min^-1^
- distributeur
8 aubes directrices réglables: -15º...45º
diamètre extérieur: 120mm
diamètre intérieur: 60mm
- rotor, 4 aubes fixes
diamètre extérieur: 120mm,
diamètre intérieur: 60mm, inclinaison: 80mm
Pompe submersible avec moteur
- débit de refoulement max.: 250m³/h
- hauteur de refoulement max.: 11m
- puissance nominale: 3,1kW
Réservoir: env. 350L
Plages de mesure
- température: 0...100ºC
- pression (à l'entrée de la turbine): 0...1bar rel.
- pression (à la sortie de la turbine): -1...0,6bar rel.
- débit: 13...200m³/h
- couple de rotation: 0...10Nm
- vitesse de rotation: 0...6500min^-1^
Informations logistiques
Dimensions et poids
Lxlxh: 1450x1250x1650mm
Poids: env. 430kg
Necessaire au fonctionnement
400V, 50Hz, 3 phases
Lxlxh: 1450x1250x1650mm
Poids: env. 430kg
Necessaire au fonctionnement
400V, 50Hz, 3 phases
