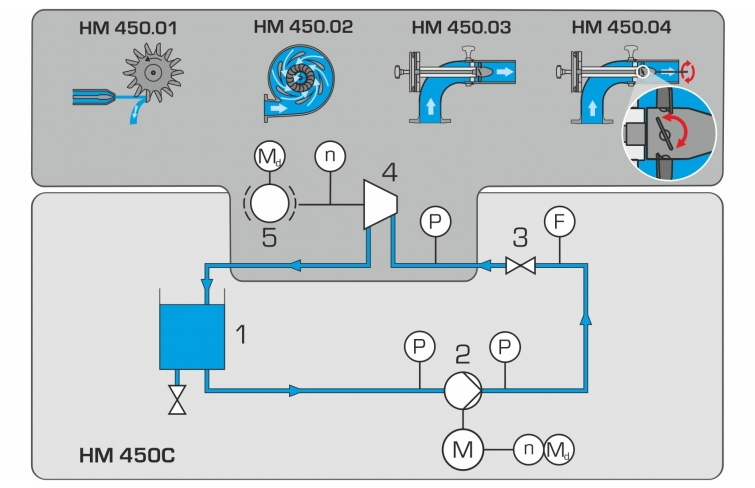

HM 450.04 Turbine Kaplan (Réf. 070.45004) en complément au banc HM 450C
à cinq aubes mobiles ajustables, aubes ajustables, détermination vitesse rotation, couple
Les turbines Kaplan sont caractérisées par un écoulement axial et des aubes mobiles ajustables.
Ces turbines sont utilisées à des hauteurs de chute faible et des débits d´ eau très élevés.
Comme elles font partie des turbines à double régulation, qui permettent d´ ajuster les aubes directrices et les aubes mobiles, elles peuvent être utilisées à des conditions de fonctionnement variables.
Contrairement aux turbines à hélice à aubes fixes, les turbines Kaplan offrent un rendement élevé sur une large gamme de fonctionnement.
En pratique, les turbines Kaplan sont utilisées dans des centrales hydroélectriques.
La turbine Kaplan HM 450.04 fait partie des accessoires du banc d´ essai HM 450C.

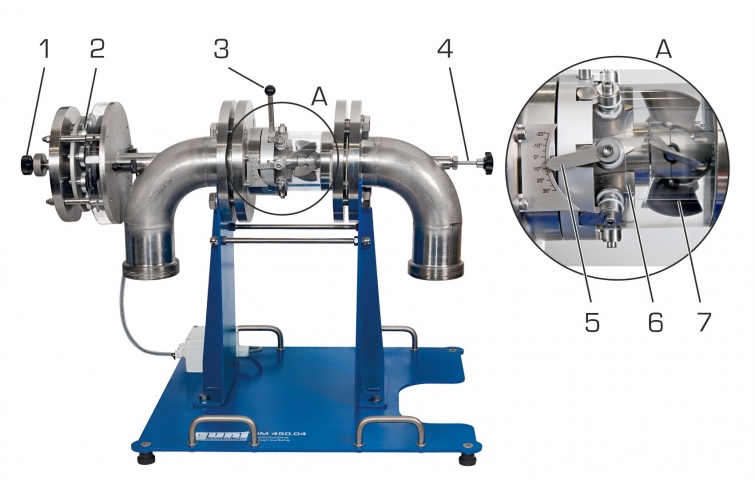

L´ appareil d´ essai se compose d´ un rotor avec des aubes mobiles ajustables manuellement, du distributeur avec des aubes directrices ajustables manuellement, d´ un frein à courants de Foucault ajustable sans usure pour solliciter la turbine et du carter avec un élément de tuyauterie transparent.
Ainsi, on peut observer l´écoulement d´ eau, le rotor, le distributeur et les ajustements des aubes.
En ajustant les aubes directrices, on ajuste l´ angle d´ entrée d´ eau dans la turbine et la section transversale du débit.
L´ ajustement des aubes mobiles permet d´ adapter les vitesses au niveau du rotor.
La combinaison de deux options d´ ajustement optimise l´ efficacité et maintient les pertes au plus bas niveau possible.
La pression à l´ entrée de la turbine est mesurée au moyen d´ un capteur de pression.
Un capteur de force et un capteur de vitesse de rotation sont placés au niveau du frein à courants de Foucault.
Ainsi, il est possible de déterminer la puissance mécanique rendue par la turbine.

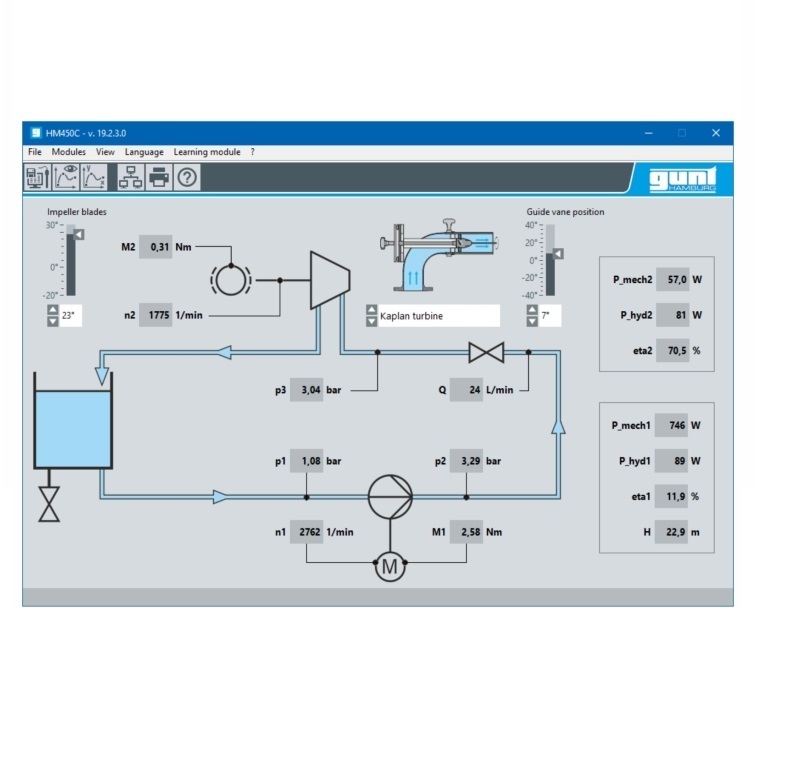

La vitesse de rotation, le couple et la pression sont affichés sur le coffret de commande de HM 450C et traités ultérieurement par le logiciel.
L´ alimentation en eau et la mesure du débit sont réalisées par HM 450C.
Contenu didactique/essais
- détermination de la puissance mécanique
- détermination du rendement

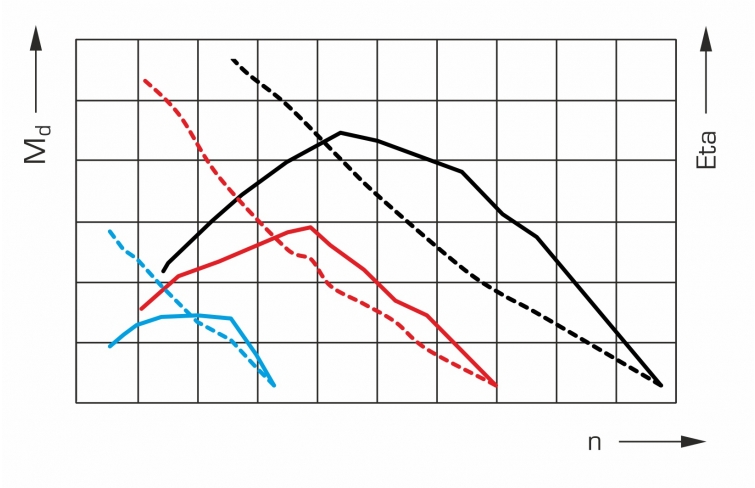

- enregistrement des courbes caractéristiques
- étude de l´ influence de la position des aubes directrices et des aubes mobiles sur le rendement
Ces turbines sont utilisées à des hauteurs de chute faible et des débits d´ eau très élevés.
Comme elles font partie des turbines à double régulation, qui permettent d´ ajuster les aubes directrices et les aubes mobiles, elles peuvent être utilisées à des conditions de fonctionnement variables.
Contrairement aux turbines à hélice à aubes fixes, les turbines Kaplan offrent un rendement élevé sur une large gamme de fonctionnement.
En pratique, les turbines Kaplan sont utilisées dans des centrales hydroélectriques.
La turbine Kaplan HM 450.04 fait partie des accessoires du banc d´ essai HM 450C.
L´ appareil d´ essai se compose d´ un rotor avec des aubes mobiles ajustables manuellement, du distributeur avec des aubes directrices ajustables manuellement, d´ un frein à courants de Foucault ajustable sans usure pour solliciter la turbine et du carter avec un élément de tuyauterie transparent.
Ainsi, on peut observer l´écoulement d´ eau, le rotor, le distributeur et les ajustements des aubes.
En ajustant les aubes directrices, on ajuste l´ angle d´ entrée d´ eau dans la turbine et la section transversale du débit.
L´ ajustement des aubes mobiles permet d´ adapter les vitesses au niveau du rotor.
La combinaison de deux options d´ ajustement optimise l´ efficacité et maintient les pertes au plus bas niveau possible.
La pression à l´ entrée de la turbine est mesurée au moyen d´ un capteur de pression.
Un capteur de force et un capteur de vitesse de rotation sont placés au niveau du frein à courants de Foucault.
Ainsi, il est possible de déterminer la puissance mécanique rendue par la turbine.
La vitesse de rotation, le couple et la pression sont affichés sur le coffret de commande de HM 450C et traités ultérieurement par le logiciel.
L´ alimentation en eau et la mesure du débit sont réalisées par HM 450C.
Contenu didactique/essais
- détermination de la puissance mécanique
- détermination du rendement
- enregistrement des courbes caractéristiques
- étude de l´ influence de la position des aubes directrices et des aubes mobiles sur le rendement
Contenu didactique / Essais
Les grandes lignes
- turbine Kaplan avec zone de travail visible
- circuit d´ eau fermé et logiciel pour le traitement des données en utilisation avec le banc d´ essai HM 450C
Caractéristiques techniques
Turbine
- puissance: env. 14W à 530min-1, 530L/min
- vitesse de rotation max.: 1100min-1
- rotor
-- 5 aubes mobiles, ajustables
-- ajustement des aubes mobiles: -30...30º
-- Ø intérieur: 30mm
-- Ø extérieur: 67mm
- distributeur
-- 8 aubes directrices, ajustables
-- ajustement des aubes directrices: -20...30º
Plages de mesure
- couple: -25...25Nm
- pression: 0...4bar abs.
- vitesse de rotation: 0...4000min-1
- turbine Kaplan avec zone de travail visible
- circuit d´ eau fermé et logiciel pour le traitement des données en utilisation avec le banc d´ essai HM 450C
Caractéristiques techniques
Turbine
- puissance: env. 14W à 530min-1, 530L/min
- vitesse de rotation max.: 1100min-1
- rotor
-- 5 aubes mobiles, ajustables
-- ajustement des aubes mobiles: -30...30º
-- Ø intérieur: 30mm
-- Ø extérieur: 67mm
- distributeur
-- 8 aubes directrices, ajustables
-- ajustement des aubes directrices: -20...30º
Plages de mesure
- couple: -25...25Nm
- pression: 0...4bar abs.
- vitesse de rotation: 0...4000min-1
Informations logistiques
Dimensions et poids
Lxlxh: 680x615x840mm Poids: env. 42kg
Lxlxh: 680x615x840mm Poids: env. 42kg
Poids: 42 Kg Delai de livraison estimé : 16 semaines
