ET 813 Machine à vapeur à 2 cylindres (Réf. 061.81300)

Nécessite le banc HM 365 et ET 813.01. Avec interface PC USB et logiciel inclus

Dans une centrale thermique à vapeur, l'énergie thermique est convertie en énergie mécanique et pour finir en énergie électrique. Une centrale thermique à vapeur est constituée d'une source de chaleur pour la production de vapeur, d'une turbine ou machine à vapeur avec générateur et d'un dispositif de refroidissement pour la condensation de la vapeur. La machine à vapeur sert à transformer l'énergie thermique en énergie mécanique.#divide1#

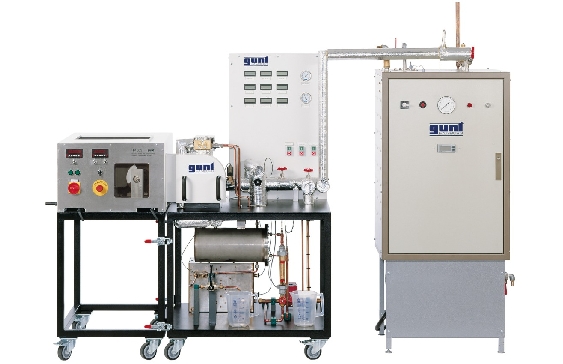

La machine à vapeur ET 813 forme, en combinaison avec l'unité de freinage HM 365 comme consommateur d'énergie électrique et le générateur de vapeur ET 813.01 adapté à l'ET 813, une centrale thermique à vapeur complète.

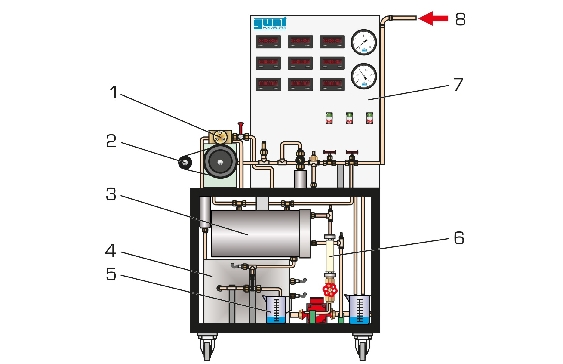

Le banc d'essai comprend une machine à vapeur, un condenseur et un réservoir de condensation ainsi que de nombreux instruments.

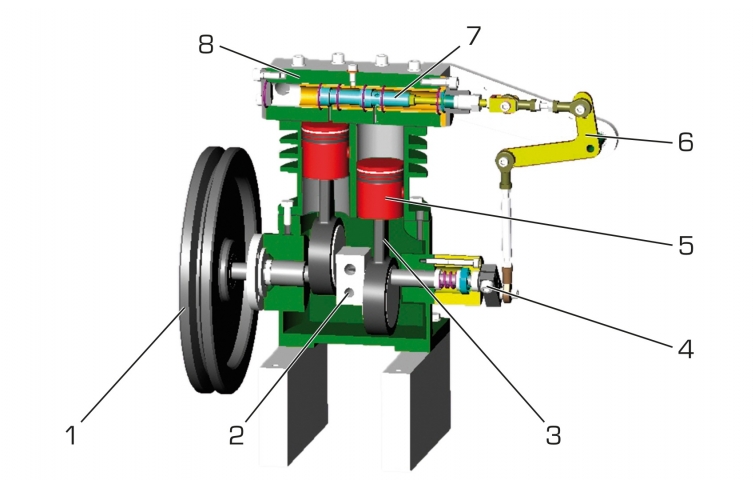

La machine à vapeur est une machine à deux cylindres hermétique à angle de calage des manivelles de 180º. Elle est à simple effet avec pistons plongeurs. Elle permet de mettre en évidence le principe et les propriétés de fonctionnement d'une machine à vapeur à pistons.#divide2# Comme dans une machine à vapeur à pistons, la vapeur d'échappement contient de l'huile lubrifiante, un séparateur d'huile et un réservoir à cascade assurent la purification requise du condensat afin que l'eau reconduite dans le réservoir d'alimentation du générateur de vapeur ET 813.01 soit propre.

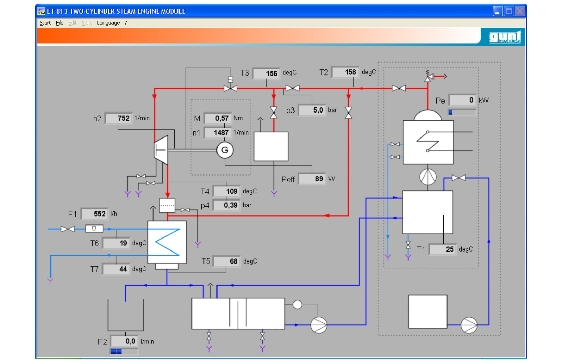

Des capteurs mesurent la température, la pression, la vitesse de rotation et le débit à tous les points significatifs. Les valeurs mesurées peuvent être lues sur des affichages numériques. Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni. La transmission des données au PC se fait par une interface USB.



Contenu didactique / Essais


- avec le HM 365 et l'ET 813.01

-- détermination de la quantité de vapeur générée, de la puissance mécanique et de la consommation d'énergie

-- calcul du rendement global

-- détermination de la chaleur éliminée dans le condenseur

-- enregistrement de la courbe de pression de la vapeur

-- puissance effective

-- consommation de vapeur spécifique de la machine à vapeur

-- puissance thermique de la chaudière

-- gradient énergétique de la machine à vapeur



Les grandes lignes

- fonctionnement d'une machine à vapeur à piston à deux cylindres

- enregistrement de la courbe de pression de la vapeur

- construction d'une centrale thermique à vapeur complète avec le générateur de vapeur ET 813.01 et l'unité de freinage et d'entraînement HM 365

- élément de la série GUNT-FEMLine



Caractéristiques techniques


Machine à vapeur à pistons à deux cylindres

- vitesse de rotation: max. 1000min^-1^

- puissance durable max.: 500W

- 2 cylindres

Alésage: 50mm

Course: 40mm





Pompe

- Puissance absorbée: max. 60W

- débit de refoulement max.: 2,9m^3^/h

- hauteur de refoulement max.: 4m





Condenseur

- surface de transfert: 3800cm^2^

Measuring ranges

- température: 7x 0...400ºC

- pression: 0...10bar / 0...1,6bar

- vitesse de rotation: 0...1200min^-1^

- débit d'eau de refroidissement: 100...1000L/h

230V, 50Hz, 1 phase





Informations logistiques
Dimensions et poids

Lxlxh: 950x800x1750mm

Poids: env. ca. 200kg



Necessaire au fonctionnement

raccord d´ eau, drain, vapeur (8kg/h, 7bar)

PC avec Windows recommandé



Liste de livraison

1 banc d'essai

3 béchers

1 chronomètre

1 jeu d'accessoires

1 CD avec logiciel GUNT + câble USB

1 documentation didactique
