Ref: EWTGUET810

ET 810 Centrale thermique à vapeur avec machine à vapeur (Réf. 061.81000)

Dans une machine à vapeur, l'énergie thermodynamique sous forme de vapeur sous pression produite par des générateurs de vapeur est convertie en énergie mécanique. Celle-ci est ensuite utilisée pour produire de l'électricité ou pour l'entraînement de machines et de véhicules.

Une centrale thermique à vapeur est constituée d'une source de chaleur produisant la vapeur, d'une turbine ou machine à vapeur avec générateur ainsi que d'un dispositif de refroidissement pour la condensation de la vapeur.

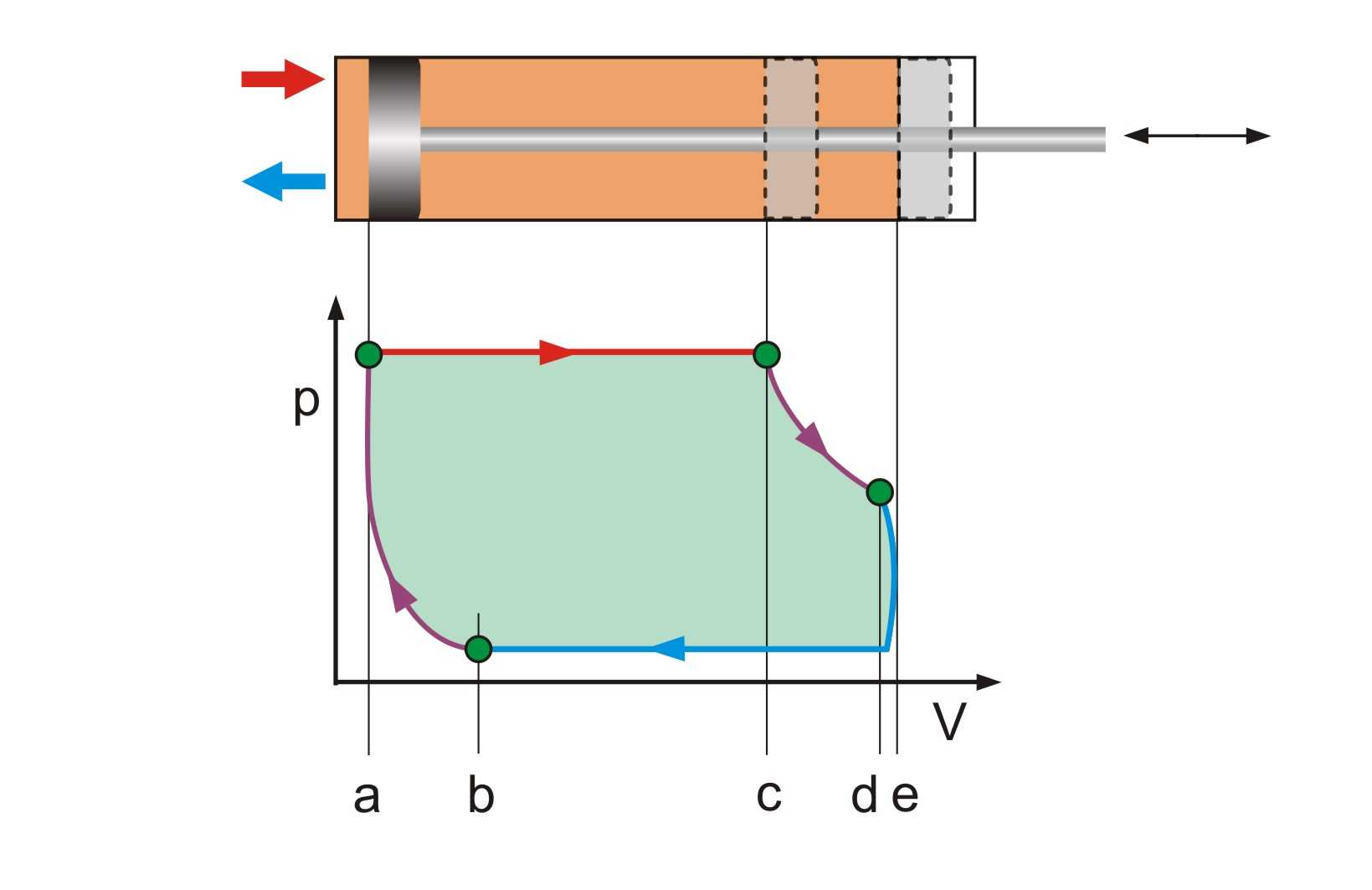

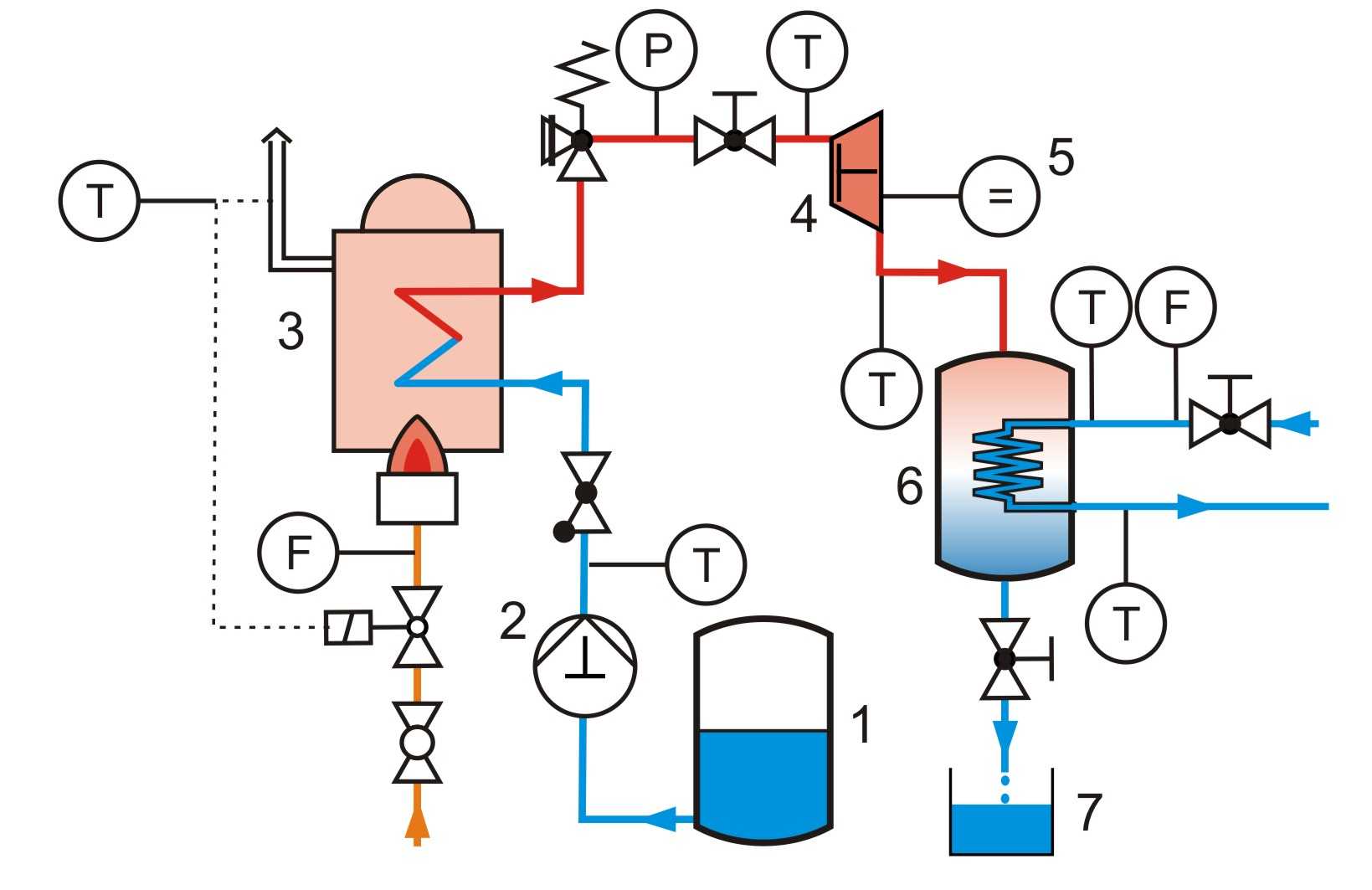

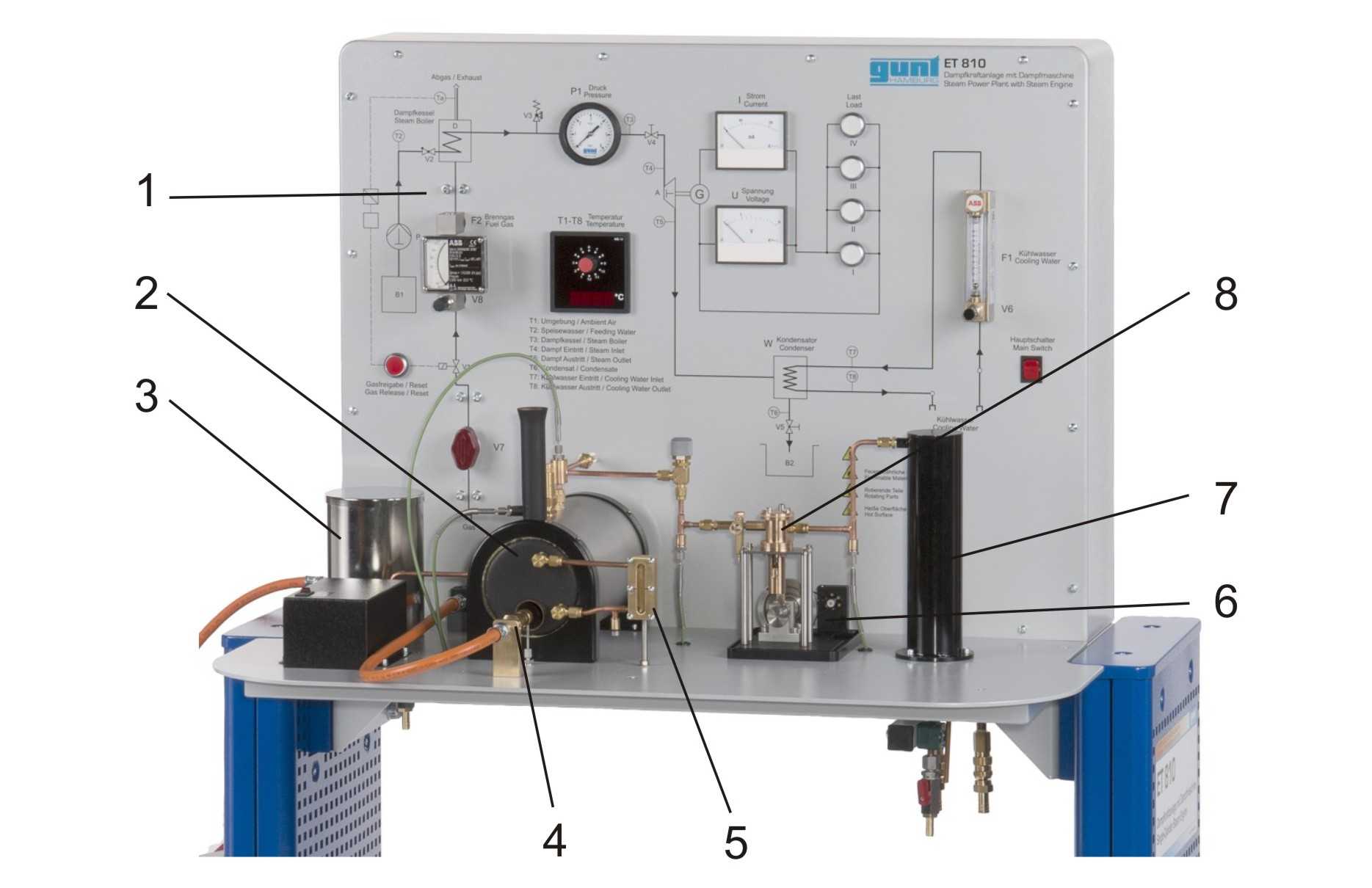

Le banc d'essai ET 810 comprend les composants essentiels d'une centrale thermique à vapeur: une chaudière au gaz, une machine à vapeur à piston monocylindre avec générateur, un condenseur, un réservoir d'eau d'alimentation, ainsi qu'une pompe à eau d'alimentation.#divide1# La chaudière produit de la vapeur d'eau qui est ensuite amenée à la machine à vapeur à piston. L'énergie de la vapeur est transformée par un piston et un mécanisme bielle-manivelle en énergie mécanique. Un générateur constitué d'un moteur à courant continu produit de l'électricité à partir de l'énergie mécanique. Quatre lampes à incandescence consomment l'énergie électrique ainsi produite. La vapeur d'évacuation est liquéfiée dans un condenseur refroidi à l'eau.

Des dispositifs de sécurité pour la surveillance de la température de la chaudière ainsi qu'une soupape de sécurité assurent la sécurité du fonctionnement. Des capteurs mesurent la température, la pression et le débit à tous les points significatifs. Les valeurs mesurées peuvent être lues sur des affichages. Le courant et la tension du générateur sont mesurés et affichés sur l'appareil d'essai.



Contenu didactique / Essais


- démonstration du fonctionnement d'une machine à vapeur

- se familiariser avec les composants d'une centrale thermique à vapeur et leurs interactions

- enregistrement de la courbe de pression de la vapeur

- effet de la revaporisation et de la réalimentation en eau froide

- détermination de la consommation de combustible, de la quantité de vapeur produite, du rendement de la chaudière ainsi que de la puissance du condenseur



Les grandes lignes

- modèle fonctionnel de centrale thermique à vapeur

- démonstration du fonctionnement d'une machine à vapeur



Caractéristiques techniques


Machine à vapeur

- puissance: max. 5W

- vitesse de rotation: max. 1200min^-1^

- cylindre: d=20mm





Générateur

- moteur à courant continu: max. 3,18W à 6000min^-1^





Chaudière chauffée au gaz

- soupape de sécurité: 4bar

- raccord de gaz 3/8"L (propane ou butane)

Measuring ranges

- température: 8x -20...200ºC

- pression: 0...6bar

- débit:

-- gaz: 0...110L/h

-- eau: 15...105L/h

- tension: 0...10VDC

- courant: 0...250mA

230V, 50Hz, 1 phase

230V, 60Hz, 1 phase

120V, 60Hz, 1 phase

UL/CSA en option



Informations logistiques
Dimensions et poids

Lxlxh: 1700x810x1440mm

Poids: env. 110kg



Necessaire au fonctionnement

raccord d´ eau, drain, raccord de gaz 3/8"L (propane ou butane)



Liste de livraison

1 banc d´ essai

1 jeu de flexibles

1 huile (100mL)

1 jeu d´ accessoires

1 documentation didactique



Poids: 88 Kg
