Les pompes appartiennent au groupe des machines réceptrices et servent au refoulement des fluides incompressibles.
En fonction de leur principe de fonctionnement, on fait la distinction entre pompes d'écoulement et pompes volumétriques.
Sur les pompes d'écoulement, la transmission de l'énergie au fluide se fait par le biais d'aubes mobiles disposées sur une roue.
Les aubes mobiles sont formées de manière à assurer la formation d'un différentiel de pression entre le côté de l'entrée et le côté de la sortie sous l'effet de l'écoulement.
Les pompes volumétriques déplacent le milieu de transport en modifiant son volume et en commandant en conséquence l'ouverture et la fermeture des entrées et sorties.
Selon le type de plongeur, le volume est modifié par un mouvement oscillant ou rotatif.
Avec des débits élevés, il est préférable d'utiliser des pompes d'écoulement telles que les pompes centrifuges, tandis qu'avec des débits faibles et des hauteurs de refoulement élevées, on utilise plutôt des pompes volumétriques comme les pompes à piston.

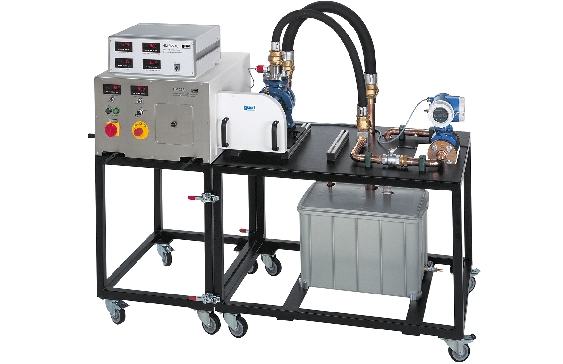

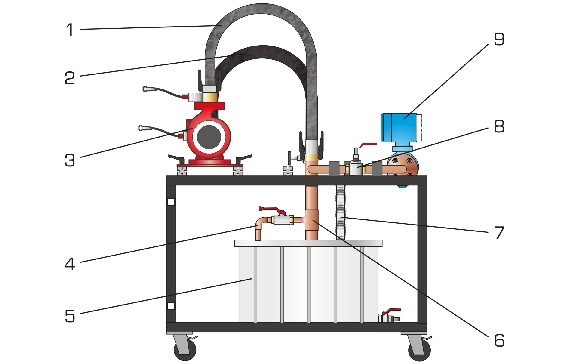

L'unité dalimentation HM 365.10 fournit de l'eau comme milieu de travail à différentes pompes d'écoulement et pompes volumétriques (HM 365.11 à HM 365.19).
L'entraînement des pompes se fait en association avec le dispositif de freinage et d'entraînement universel HM 365.
Le banc dessai fonctionne en circuit fermé avec un réservoir de stockage, indépendamment du réseau d'alimentation en eau.
Les différentes pompes sont positionnées sur la surface de travail, reliées par des flexibles avec accouplements rapides et fixées avec des leviers de blocage.
Pour assurer l'entraînement, la pompe est reliée au dispositif d'entraînement au moyen d'une courroie.
Le débit est mesuré à l'aide d'un capteur de débit électromagnétique.
La température du système de tuyauterie est enregistrée par un capteur de température. Pour la mesure des pressions, chaque pompe est équipée de capteurs de pression.
Les valeurs de mesure peuvent être lues sur les affichages numériques de l'unité dalimentation.

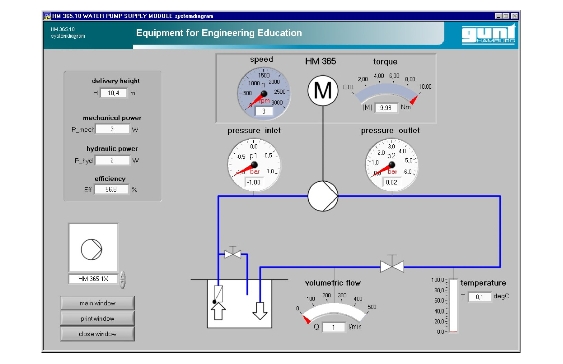

Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
