HM 150.10 Visualisation de lignes de courant (Réf. 070.15010)
Analyse de modèles dans un écoulement laminaire et bi-dimensionnel; avec encre pour visualisation
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 L'écoulement laminaire bidimensionnel de HM 150.10 donne une bonne approche de l'écoulement de fluides idéaux ou écoulement potentiel.

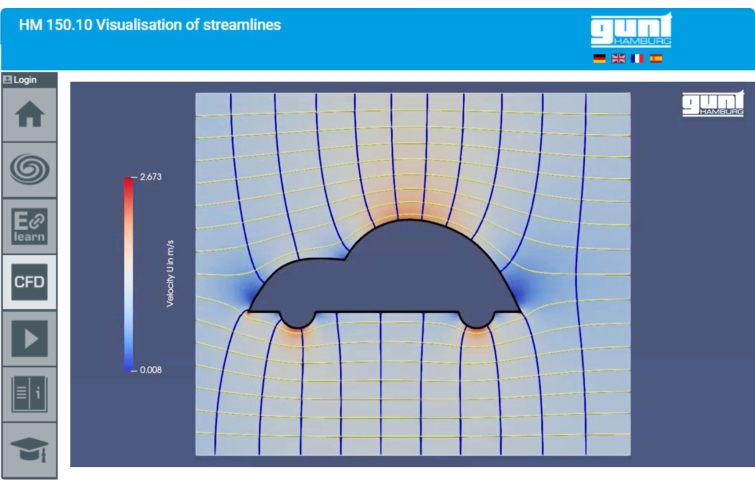

Avec le HM 150.10, on visualise les champs de lignes de courant au niveau de l'écoulement autour de corps de résistance.
On visualise aussi l'écoulement traversant des modifications de section.
Les lignes de courant apparaissent en couleur grâce à l'injection préalable d'un produit de contraste (encre).
Les sources et les puits sont créés par l'intermédiaire de quatre raccords d'eau se trouvant dans la plaque inférieure.
Les lignes de courant au niveau de l'écoulement autour ou de l'écoulement traversant sont bien visibles au travers de la plaque en verre.
Le débit d'eau et la quantité de produit de contraste injectée sont ajustés à l'aide de soupapes.
Les raccords d'eau sont également activés par des soupapes et peuvent être associés de la manière souhaitée.
Il est possible de découper ses propres modèles dans une plaque de caoutchouc comprise dans la liste de livraison.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau se fait au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 L'écoulement laminaire bidimensionnel de HM 150.10 donne une bonne approche de l'écoulement de fluides idéaux ou écoulement potentiel.
Avec le HM 150.10, on visualise les champs de lignes de courant au niveau de l'écoulement autour de corps de résistance.
On visualise aussi l'écoulement traversant des modifications de section.
Les lignes de courant apparaissent en couleur grâce à l'injection préalable d'un produit de contraste (encre).
Les sources et les puits sont créés par l'intermédiaire de quatre raccords d'eau se trouvant dans la plaque inférieure.
Les lignes de courant au niveau de l'écoulement autour ou de l'écoulement traversant sont bien visibles au travers de la plaque en verre.
Le débit d'eau et la quantité de produit de contraste injectée sont ajustés à l'aide de soupapes.
Les raccords d'eau sont également activés par des soupapes et peuvent être associés de la manière souhaitée.
Il est possible de découper ses propres modèles dans une plaque de caoutchouc comprise dans la liste de livraison.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau se fait au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- visualisation des lignes de courant dans différents cas:
-- écoulement autour de corps de
-- résistance
-- écoulement traversant des modifications de section
- influence des sources et des puits
Les grandes lignes
- Visualisation de lignes de courant
- Encre utilisée comme produit de contraste

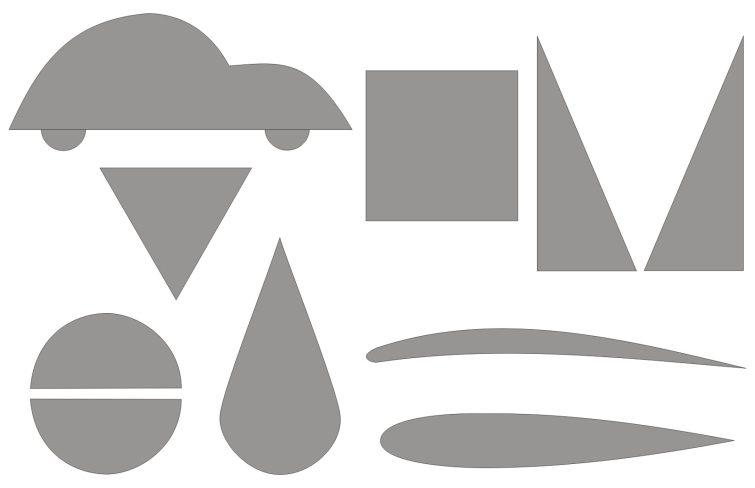

- Différents modèles sont compris dans la liste de livraison: corps de résistance et modifications de section
- Sources et puits seuls ou en association
- visualisation des lignes de courant dans différents cas:
-- écoulement autour de corps de
-- résistance
-- écoulement traversant des modifications de section
- influence des sources et des puits
Les grandes lignes
- Visualisation de lignes de courant
- Encre utilisée comme produit de contraste
- Différents modèles sont compris dans la liste de livraison: corps de résistance et modifications de section
- Sources et puits seuls ou en association
Caractéristiques techniques

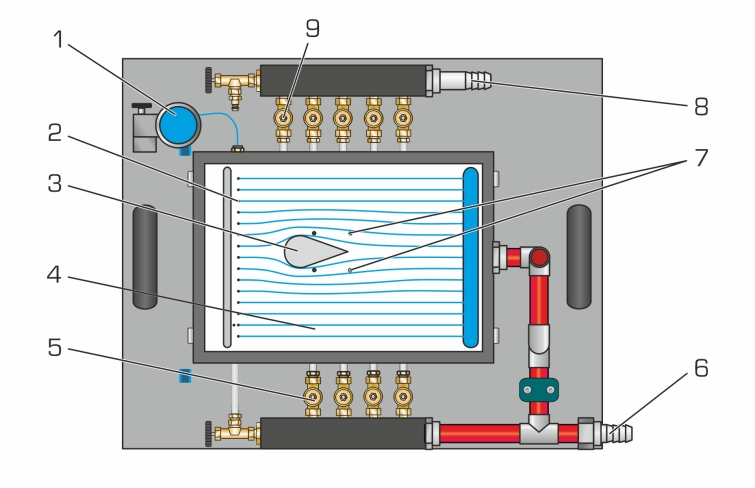

La chambre d'écoulement comprend 2 plaques
- écart entre les plaques: 2mm
- plaque en verre supérieure
- plaque inférieure avec 4 raccords d'eau
pour les sources/puits
- taille de la zone d'essai Lxl: 400x280mm
10 corps de résistance et modifications de section
Plaque de caoutchouc pour fabriquer ses modèles
- Lxh 300x400mm
- épaisseur: 2mm
Injection du produit de contraste (encre)
- 15 orifices
Réservoir pour produit de contraste: 500mL
La chambre d'écoulement comprend 2 plaques
- écart entre les plaques: 2mm
- plaque en verre supérieure
- plaque inférieure avec 4 raccords d'eau
pour les sources/puits
- taille de la zone d'essai Lxl: 400x280mm
10 corps de résistance et modifications de section
Plaque de caoutchouc pour fabriquer ses modèles
- Lxh 300x400mm
- épaisseur: 2mm
Injection du produit de contraste (encre)
- 15 orifices
Réservoir pour produit de contraste: 500mL
Informations logistiques
Dimensions et poids
Lxlxh: 640x520x520mm
Poids: env. 24kg
Necessaire au fonctionnement Liste de livraison.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau se fait au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- visualisation des lignes de courant dans différents cas:
-- écoulement autour de corps de
-- résistance
-- écoulement traversant des modifications de section
- influence des sources et des puits
Les grandes lignes
- Visualisation de lignes de courant
- Encre utilisée comme produit de contraste
- Différents modèles sont compris dans la liste de livraison: corps de résistance et modifications de section
- Sources et puits seuls ou en association
Les caracteristiques techniques
La chambre d'écoulement comprend 2 plaques
- écart entre les plaques: 2mm
- plaque en verre supérieure
- plaque inférieure avec 4 raccords d'eau
pour les sources/puits
- taille de la zone d'essai Lxl: 400x280mm
10 corps de résistance et modifications de section
Plaque de caoutchouc pour fabriquer ses modèles
- Lxh 300x400mm
- épaisseur: 2mm
Injection du produit de contraste (encre)
- 15 orifices
Réservoir pour produit de contraste: 500mL
Dimensions et poids
Lxlxh: 640x520x520mm
Poids: env. 24kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé), ou raccord d'eau, drain
Liste de livraison
1 appareil d'essai
1 jeu de modèles
1 plaque de caoutchouc
2 flacons d'encre 30mL
1 jeu de flexibles pour l'eau
1 documentation didactique
Lxlxh: 640x520x520mm
Poids: env. 24kg
Necessaire au fonctionnement Liste de livraison.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau se fait au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- visualisation des lignes de courant dans différents cas:
-- écoulement autour de corps de
-- résistance
-- écoulement traversant des modifications de section
- influence des sources et des puits
Les grandes lignes
- Visualisation de lignes de courant
- Encre utilisée comme produit de contraste
- Différents modèles sont compris dans la liste de livraison: corps de résistance et modifications de section
- Sources et puits seuls ou en association
Les caracteristiques techniques
La chambre d'écoulement comprend 2 plaques
- écart entre les plaques: 2mm
- plaque en verre supérieure
- plaque inférieure avec 4 raccords d'eau
pour les sources/puits
- taille de la zone d'essai Lxl: 400x280mm
10 corps de résistance et modifications de section
Plaque de caoutchouc pour fabriquer ses modèles
- Lxh 300x400mm
- épaisseur: 2mm
Injection du produit de contraste (encre)
- 15 orifices
Réservoir pour produit de contraste: 500mL
Dimensions et poids
Lxlxh: 640x520x520mm
Poids: env. 24kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé), ou raccord d'eau, drain
Liste de livraison
1 appareil d'essai
1 jeu de modèles
1 plaque de caoutchouc
2 flacons d'encre 30mL
1 jeu de flexibles pour l'eau
1 documentation didactique
