Les petites bulles de gaz sont idéales pour visualiser les champs découlement.
Selon les analogies, de nombreux processus découlement ayant lieu dans lair peuvent être démontrés par des expériences réalisées dans leau.

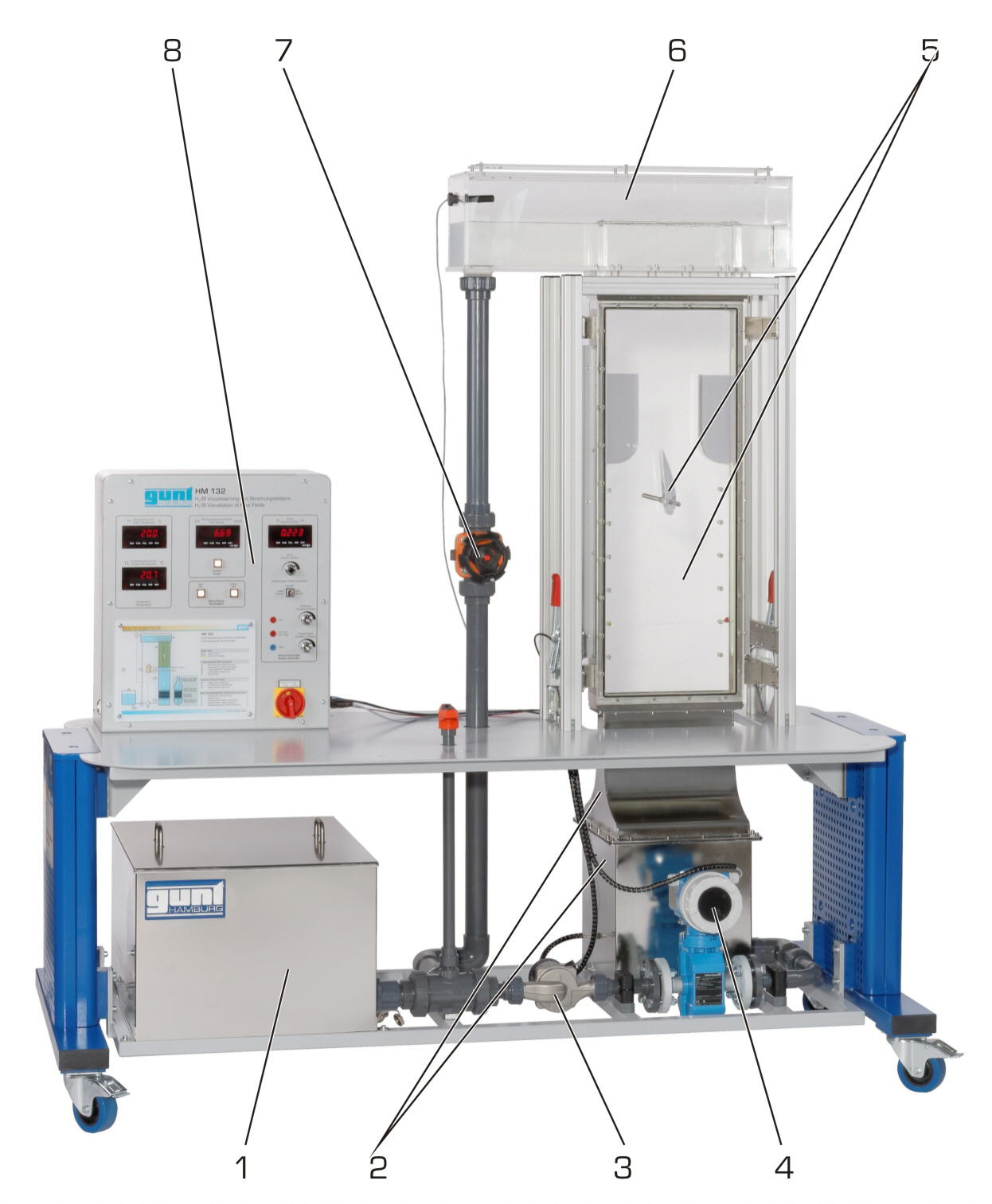

Le banc dessai HM 132 comprend une section dessai verticale dans laquelle est placé un modèle interchangeable.
La section dessai est traversée par un écoulement deau du bas vers le haut.

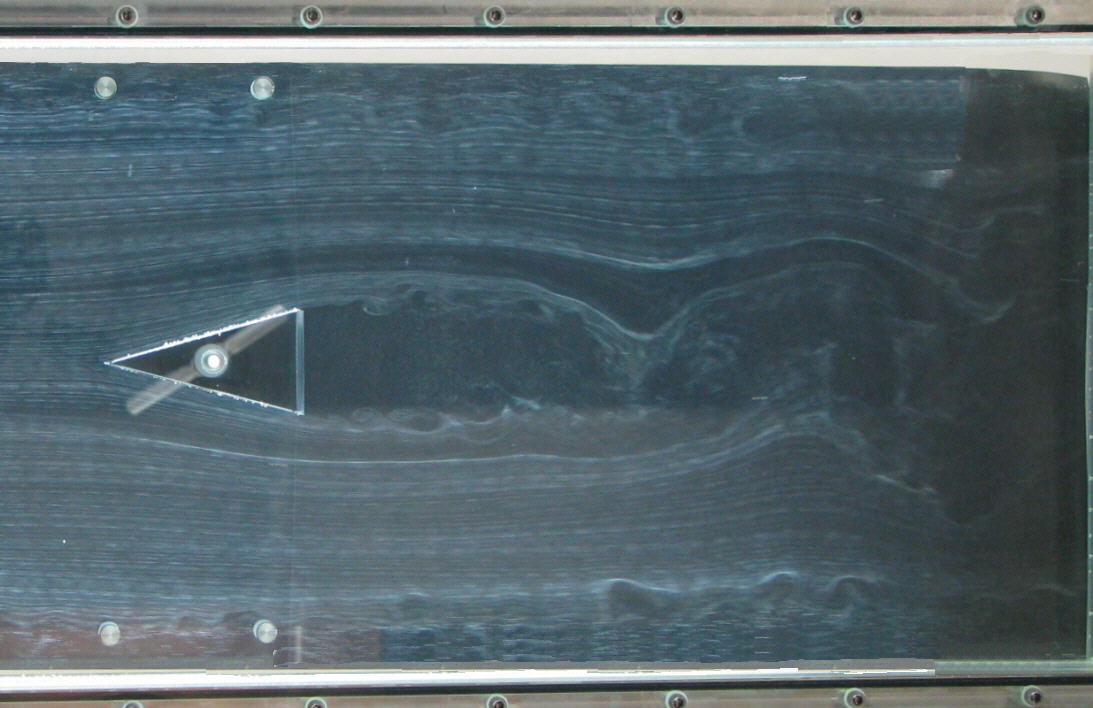

De petites bulles dhydrogène générées par électrolyse montent dans lécoulement, contournent le modèle et visualisent lécoulement.
Différents modèles sont disponibles: corps de résistance (p.ex. profils de voilure et cylindres) ou modifications de la coupe transversale.
La longueur de la section dessai permet dobtenir un long sillage, dans lequel se forme p.ex. une allée de tourbillons.
Le fond noir et léclairage latéral permettent une observation optimale.
Le modèle peut être placé à deux endroit différents.
Un réservoir de stabilisation avec redresseur découlement se trouvant devant la section dessai génère un écoulement faible en turbulences.
Les essais sont réalisés à une vitesse découlement faible, afin que le décollement découlement et la formation des tourbillons soient bien visibles.
Une soupape permet dajuster la vitesse découlement.
Des bulles dhydrogène sont générées par électrolyse, sur une cathode constituée dun mince fil en platine.
Le bâti de la section dessai est utilisé comme anode.
Le fil en platine peut être monté à différentes positions.
Le courant cathodique, sa durée dimpulsion et de pause sont ajustables.
Le courant cathodique et la vitesse découlement sont affichés numériquement sur larmoire de commande.
En combinaison avec une caméra spéciale (p.ex. PCO Pixelfy) et un logiciel adapté (i.e. ImageJ), il est possible dévaluer des essais par traitement dimage (particle image velocimetry, particle tracking velocimetry).

Techniques > Mécanique des fluides > Écoulements autour de corps

Poids: 260 Kg
Delai de livraison estimé : 16 semaines
