Ref: EWTGUHM152

HM 152 Écoulement laminaire bidimensionnel ou potentiel (Réf. 070.15200)

Visualisation des lignes de courant dans une cellule Hele-Shaw; encre comme produit de contraste

L'écoulement laminaire bidimensionnel de HM 152 donne une bonne approche de l'écoulement de fluides idéaux, ce que l'on appelle l'écoulement potentiel.
Tous les systèmes physiques décrits à l'aide de la formule de Laplace peuvent être démontrés avec l'écoulement potentiel.
Comme par exemple les flux de courant et flux thermiques ainsi que le flux magnétique.

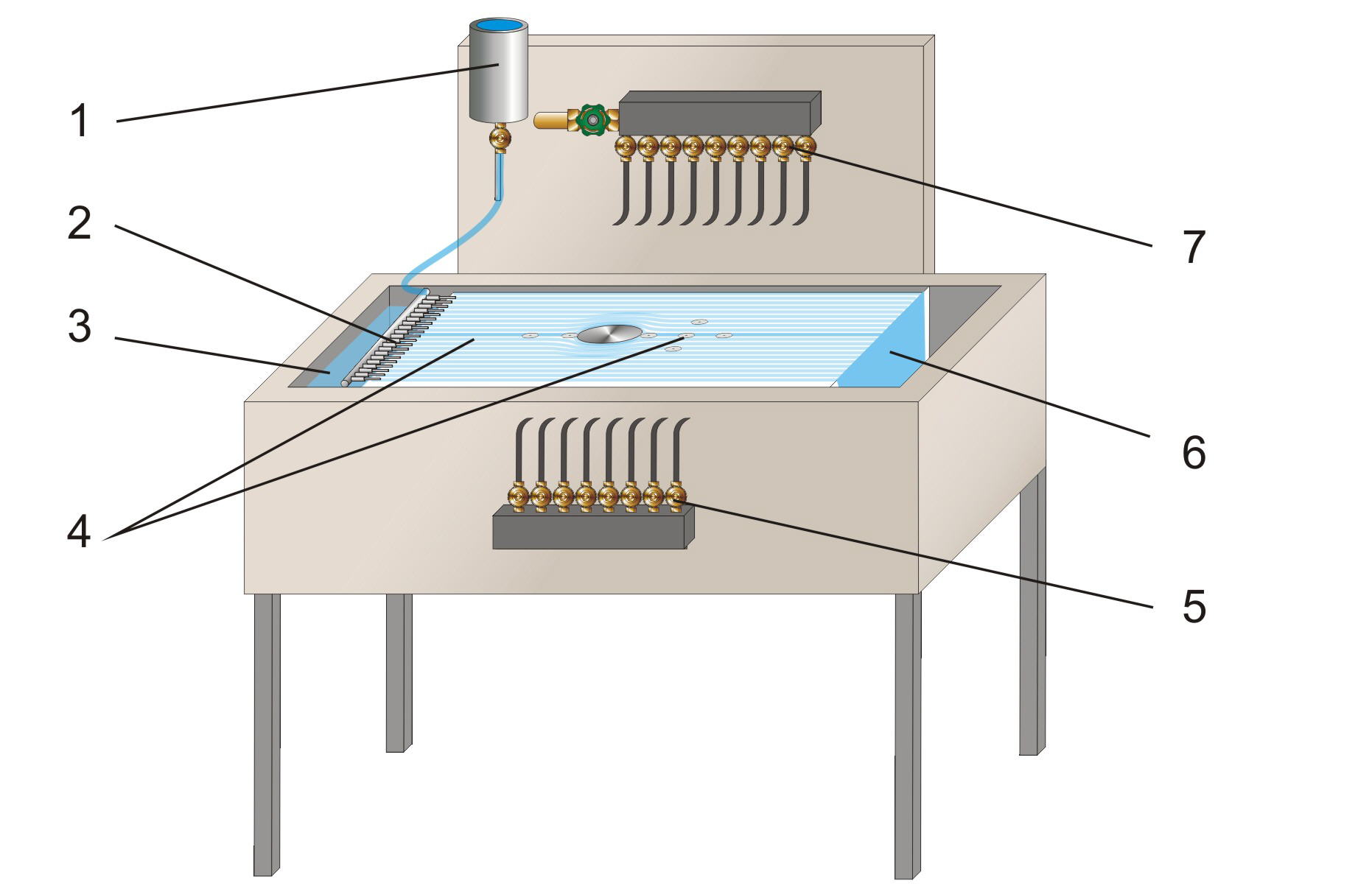

L'élément central du banc d'essai HM 152 est une cellule de Hele-Shaw conventionnelle, munie de raccords d'eau supplémentaires pour les sources et les puits.
L'écoulement laminaire bidimensionnel est réalisé en faisant circuler de l'eau à faible vitesse dans une fente étroite, située entre deux plaques en verre parallèles.
L'écoulement ainsi obtenu est exempt de tourbillons et peut être considéré comme un écoulement potentiel.

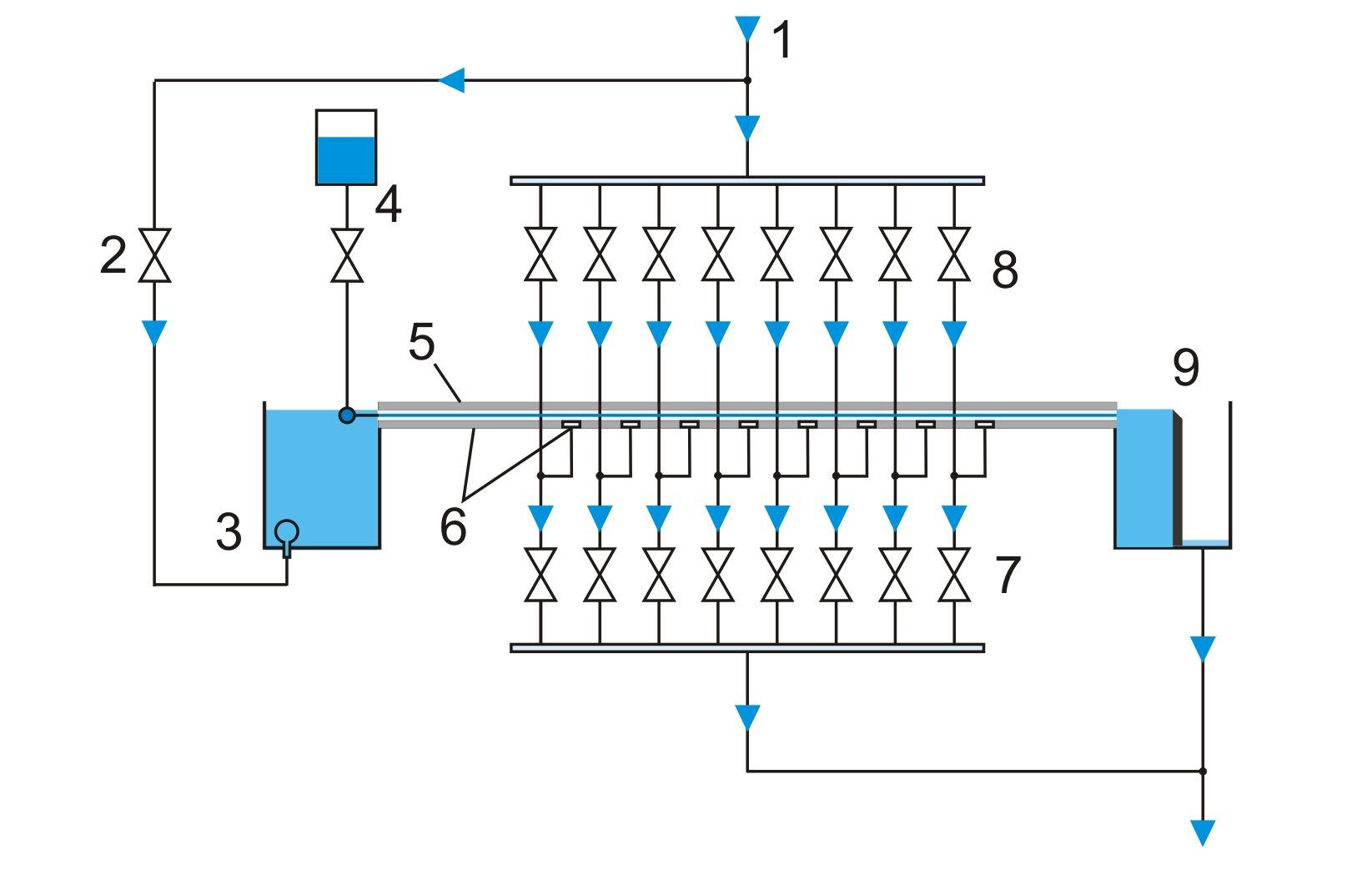

Les sources et les puits sont générés par le biais de huit raccords d'eau situés dans la plaque en verre inférieure.
L'injection de produit de contraste (encre) rend bien visibles les lignes de courant sur la plaque en verre tramée.

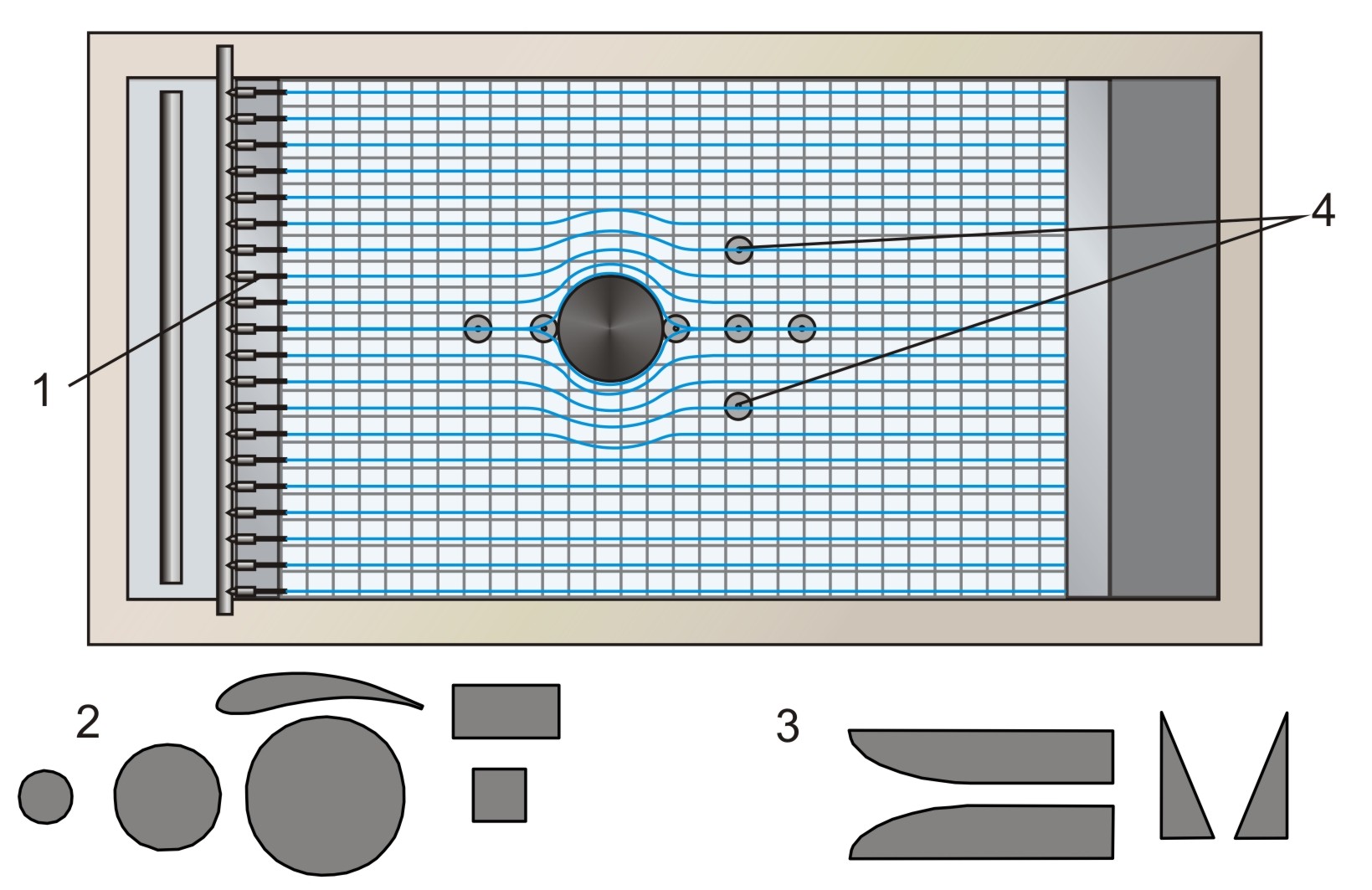

Dans le cadre d'essais, on démontre l'écoulement autour de corps à l'aide de modèles placés dans l'écoulement parallèle.
Des modèles interchangeables tels qu'un cylindre, un profil d'aube directrice ou un contour de buse sont compris dans la liste de livraison.
Pour une modélisation de l'écoulement autour de corps sans modèles, il est possible de superposer au choix un écoulement parallèle, des sources, des puits et des dipôles.
Il est possible de cette manière de représenter la formation de demi-corps de Rankine.
Le débit d'eau et la quantité de produit de contraste injectée sont ajustés à l'aide de soupapes.
Les raccords d'eau sont également activés par des soupapes et peuvent être associés de la manière souhaitée.

Contenu didactique / Essais

- visualisation des lignes de courant dans différents cas
-- écoulement autour de corps de résistance: cylindres, profil d'aube directrice, carré, rectangle
-- écoulement traversant des modèles: contour de la buse, rétrécissement/élargissement discontinu
-- décollement d'écoulement, écoulement dévié à 90°
- modélisation de l'écoulement autour de corps par superposition de l'écoulement parallèle avec des sources ou des puits:
-- formation de demi-corps de Rankine
-- démonstration d'un dipôle
- analogie entre l'écoulement potentiel et les autres systèmes physiques décrits à l'aide de la formule de Laplace

Les grandes lignes
- écoulement potentiel bi-dimensionnel, sans frottement
- visualisation des lignes de courant
- écoulement autour de différents modèles: corps de résistance et modifications de section
- modélisation de l'écoulement autour de corps par superposition de l'écoulement parallèle avec des sources ou des puits
- sources et puits seuls ou en association

Caractéristiques techniques

2 plaques en verre: Lxl: 910x585mm
- écart entre les plaques: 5mm
- plaque en verre en bas munie de 8 raccords d'eau pour les sources/puits

Modèles
- 6 corps de résistance
- 2 changements de coupe transversale
- matériau: caoutchouc
- épaisseur 5mm

Injection du produit de contraste (encre)
- 19 buses

Capacité du récipient du produit de contraste: 200mL

Informations logistiques
Dimensions et poids
Lxlxh: 1350x700x1380mm
Poids: env. 119kg

Necessaire au fonctionnement Liste de livraison.
Pour une modélisation de l'écoulement autour de corps sans modèles, il est possible de superposer au choix un écoulement parallèle, des sources, des puits et des dipôles.
Il est possible de cette manière de représenter la formation de demi-corps de Rankine.
Le débit d'eau et la quantité de produit de contraste injectée sont ajustés à l'aide de soupapes.
Les raccords d'eau sont également activés par des soupapes et peuvent être associés de la manière souhaitée.

Contenu didactique / Essais
- visualisation des lignes de courant dans différents cas
-- écoulement autour de corps de résistance: cylindres, profil d'aube directrice, carré, rectangle
-- écoulement traversant des modèles: contour de la buse, rétrécissement/élargissement discontinu
-- décollement d'écoulement, écoulement dévié à 90°
- modélisation de l'écoulement autour de corps par superposition de l'écoulement parallèle avec des sources ou des puits:
-- formation de demi-corps de Rankine
-- démonstration d'un dipôle
- analogie entre l'écoulement potentiel et les autres systèmes physiques décrits à l'aide de la formule de Laplace

Les grandes lignes
- écoulement potentiel bi-dimensionnel, sans frottement
- visualisation des lignes de courant
- écoulement autour de différents modèles: corps de résistance et modifications de section
- modélisation de l'écoulement autour de corps par superposition de l'écoulement parallèle avec des sources ou des puits
- sources et puits seuls ou en association

Les caracteristiques techniques
2 plaques en verre: Lxl: 910x585mm
- écart entre les plaques: 5mm
- plaque en verre en bas munie de 8 raccords d'eau pour les sources/puits

Modèles
- 6 corps de résistance
- 2 changements de coupe transversale
- matériau: caoutchouc
- épaisseur 5mm

Injection du produit de contraste (encre)
- 19 buses

Capacité du récipient du produit de contraste: 200mL

Dimensions et poids
Lxlxh: 1350x700x1380mm
Poids: env. 119kg

Necessaire au fonctionnement
raccord deau 300L/h, drain

Liste de livraison
1 banc d'essai
1 jeu de modèles (corps de résistance, changements de coupe transversale)
1 L encre
1 documentation didactique

Poids: 119 Kg
Delai de livraison estimé : 16 semaines
