Ref: EWTGUHM250.03
HM 250.03 Visualisation de lignes de courant (Réf. 070.25003)
Complément nécessaire: HM 250
L´écoulement laminaire en deux dimensions dans le canal du HM 250.03 donne une bonne approche de l´écoulement des fluides idéaux, aussi appelé écoulement potentiel.

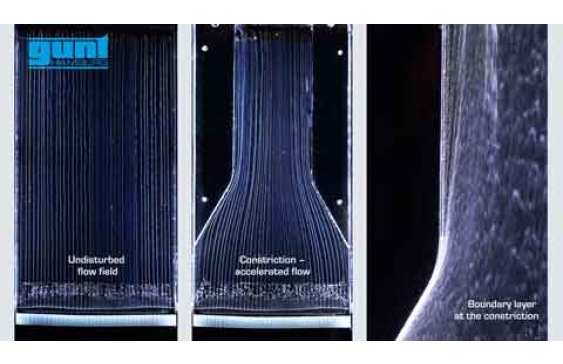

Les fines bulles de gaz, qui sont particulièrement bien portées par l´écoulement en raison de leur petite taille, permettent de très bien visualiser les lignes de courant.

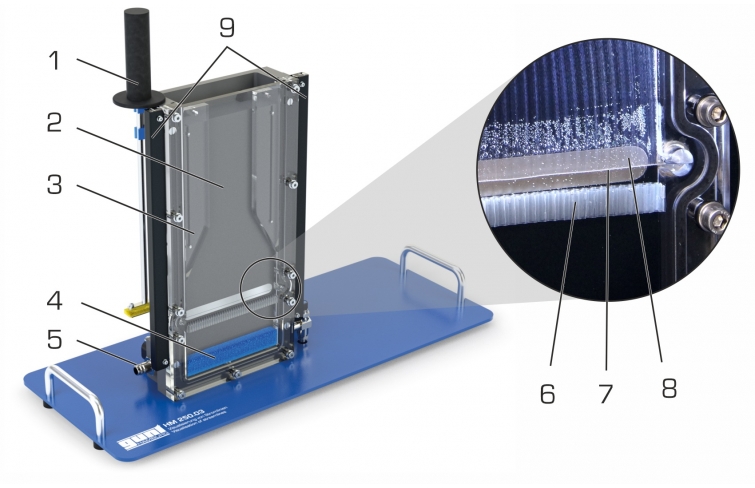

Le HM 250.03 contient une section d´ essai verticale dans laquelle des modèles sont positionnés pour provoquer des modifications de la coupe transversale.
La section d´ essai est traversée de bas en haut par un écoulement d´ eau.

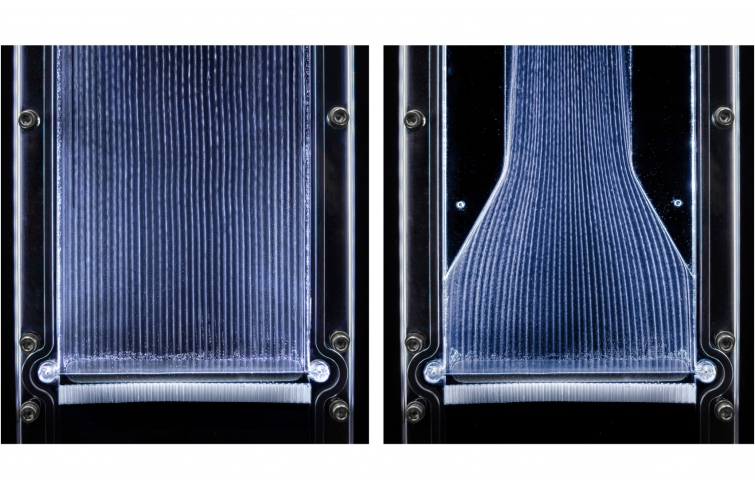

Les bulles d´ hydrogène produites par électrolyse montent avec l´écoulement, permettant ainsi de visualiser les lignes de courant à l´ aide de l´éclairage LED.
Les bulles d´ hydrogène sont produites par électrolyse sur une cathode constituée d´ un mince fil de platine.
Une plaque en acier inoxydable sert d´ anode.
Les fines bulles qui se détachent du fil de platine sont portées par l´écoulement, générant ainsi des trajectoires.
Les trajectoires suivent les lignes de courant de l´ eau.

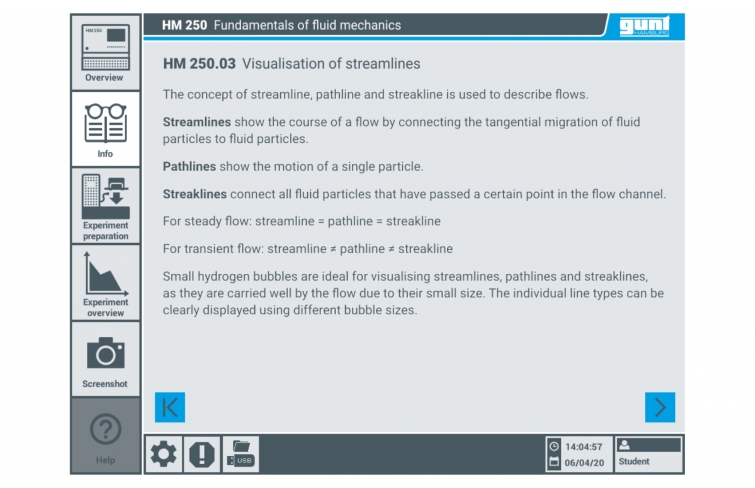

Des essais permettent d´étudier les concepts de ligne de courant, de trajectoire et de ligne d´émission, en se servant des différentes tailles des bulles.
Les trajectoires générées permettent de tirer des conclusions sur l´écoulement.
Lorsque la vitesse d´écoulement augmente, la distance entre les trajectoires diminue.
Le HM 250.03 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.

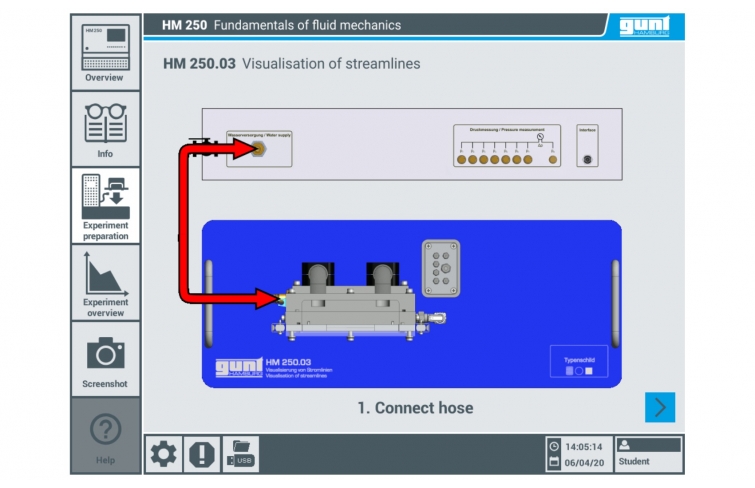

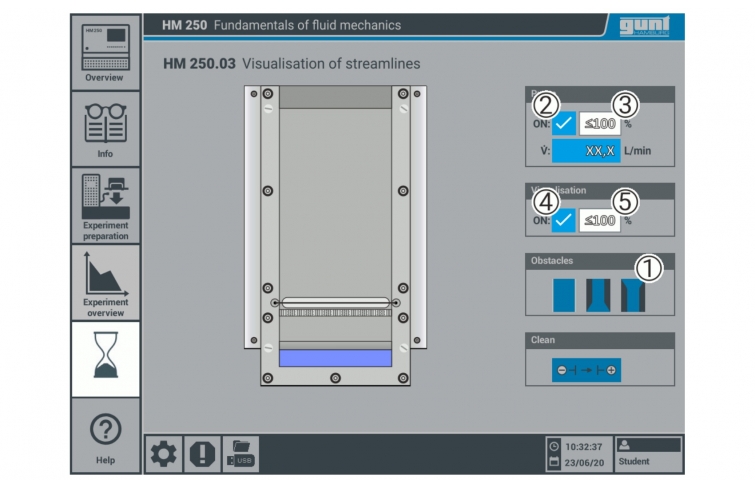

L´ interface utilisateur intuitive guide les tests. L´ alimentation en eau, l´ ajustage du débit et la mesure du débit sont effectués via le module de base.
Le courant pour l´électrolyse peut également être ajusté par le module de base.
Les fines bulles de gaz, qui sont particulièrement bien portées par l´écoulement en raison de leur petite taille, permettent de très bien visualiser les lignes de courant.
Le HM 250.03 contient une section d´ essai verticale dans laquelle des modèles sont positionnés pour provoquer des modifications de la coupe transversale.
La section d´ essai est traversée de bas en haut par un écoulement d´ eau.
Les bulles d´ hydrogène produites par électrolyse montent avec l´écoulement, permettant ainsi de visualiser les lignes de courant à l´ aide de l´éclairage LED.
Les bulles d´ hydrogène sont produites par électrolyse sur une cathode constituée d´ un mince fil de platine.
Une plaque en acier inoxydable sert d´ anode.
Les fines bulles qui se détachent du fil de platine sont portées par l´écoulement, générant ainsi des trajectoires.
Les trajectoires suivent les lignes de courant de l´ eau.
Des essais permettent d´étudier les concepts de ligne de courant, de trajectoire et de ligne d´émission, en se servant des différentes tailles des bulles.
Les trajectoires générées permettent de tirer des conclusions sur l´écoulement.
Lorsque la vitesse d´écoulement augmente, la distance entre les trajectoires diminue.
Le HM 250.03 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests. L´ alimentation en eau, l´ ajustage du débit et la mesure du débit sont effectués via le module de base.
Le courant pour l´électrolyse peut également être ajusté par le module de base.
Contenu didactique / Essais
- visualisation d´écoulements bi-dimensionnels
- apprentissage des concepts de ligne de courant, de trajectoire et de ligne d´émission
- évolution des lignes de courant à travers une section d´ essai avec modifications de la coupe transversale
- limites de l´écoulement potentiel
frottement
vitesse d´écoulement
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai

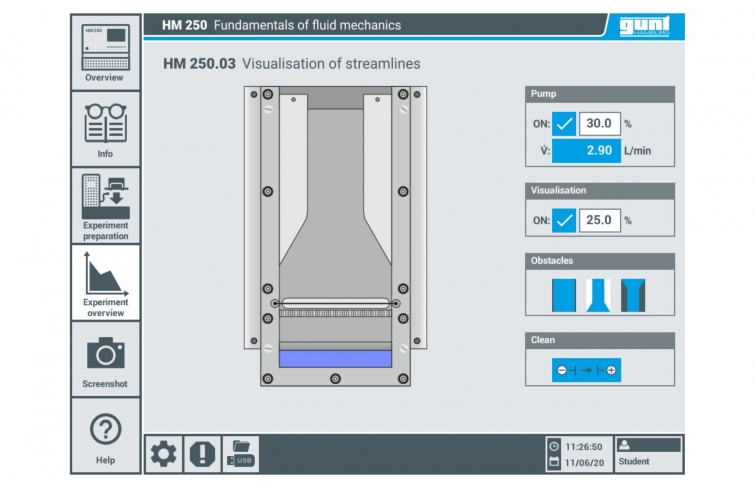

affichage graphique de la section d´ essai avec les paramètres d´ essai
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- les bulles d´ hydrogène générées par électrolyse visualisent des lignes d´écoulement
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
- visualisation d´écoulements bi-dimensionnels
- apprentissage des concepts de ligne de courant, de trajectoire et de ligne d´émission
- évolution des lignes de courant à travers une section d´ essai avec modifications de la coupe transversale
- limites de l´écoulement potentiel
frottement
vitesse d´écoulement
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai
affichage graphique de la section d´ essai avec les paramètres d´ essai
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- les bulles d´ hydrogène générées par électrolyse visualisent des lignes d´écoulement
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
Caractéristiques techniques
Canal d´écoulement
- profondeur: 10mm
- section d´ essai lxh: 150x290mm
Filtre nid d´ abeilles
- matériau: polycarbonate
- forme: tubes Ø 3,5mm
2 modèles symétriques, positionnables
- chaque modèle: Lxlxh: 230x37,5x10mm, angle: 30º
Générateur de bulles
- courant max.: 300mA
- cathode: matériau: fil de platine, Ø 0,2mm
anode
matériau: tôle d´ acier inoxydable, Lxlxh: 143,5x13,5x2mm
Éclairage LED
- température de couleur: 5500...7000K
- courant d´éclairage: 550lm/m
Plages de mesure
- plage de mesure indiquée débit: 0...15L/min
Canal d´écoulement
- profondeur: 10mm
- section d´ essai lxh: 150x290mm
Filtre nid d´ abeilles
- matériau: polycarbonate
- forme: tubes Ø 3,5mm
2 modèles symétriques, positionnables
- chaque modèle: Lxlxh: 230x37,5x10mm, angle: 30º
Générateur de bulles
- courant max.: 300mA
- cathode: matériau: fil de platine, Ø 0,2mm
anode
matériau: tôle d´ acier inoxydable, Lxlxh: 143,5x13,5x2mm
Éclairage LED
- température de couleur: 5500...7000K
- courant d´éclairage: 550lm/m
Plages de mesure
- plage de mesure indiquée débit: 0...15L/min
Informations logistiques
Dimensions et poids
Lxlxh: 650x260x530mm
Poids: env. 7,8kg
Lxlxh: 650x260x530mm
Poids: env. 7,8kg
