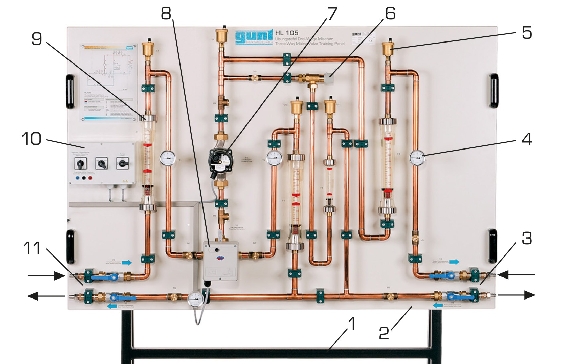

HL 105 Panneau d'étude de la vanne à trois voies (Réf. 065.10500)
Influence du mélange sur température d'entrée circuit de chauffage et température de circulation
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le banc d'essai a été conçu principalement pour la formation aux techniques de chauffage et sanitaire.
Une vanne à trois voies assure dans un système de chauffage la régulation de la température de circulation et d'entrée circuit de chauffage.
Une pompe est montée dans le circuit. L'équilibre de pression dans le système est effectuée par le biais d'une soupape de décharge.
Des thermomètres à bilame affichent la température à tous les points importants du circuit de chauffage.
d\fs16\lang1036 Le banc d'essai a été conçu principalement pour la formation aux techniques de chauffage et sanitaire.
Une vanne à trois voies assure dans un système de chauffage la régulation de la température de circulation et d'entrée circuit de chauffage.
Une pompe est montée dans le circuit. L'équilibre de pression dans le système est effectuée par le biais d'une soupape de décharge.
Des thermomètres à bilame affichent la température à tous les points importants du circuit de chauffage.
Contenu didactique / Essais
- fonctionnement d'une vanne à 3 voies
- influence du mélange sur la température d'entrée circuit de chauffage et la température de circulation
- influence de la position de la vanne sur le débit
- D'autres bancs d'essai et systèmes de la série HL 100 permettent de construire un système de chauffage complet.
Les grandes lignes
- Banc d'essai pour techniques de chauffage et sanitaire
- Fonctionnement d'une vanne à 3 voies
- Construction d'un système de chauffage complet avec d'autres bancs d'essai et systèmes de la série HL 100
- fonctionnement d'une vanne à 3 voies
- influence du mélange sur la température d'entrée circuit de chauffage et la température de circulation
- influence de la position de la vanne sur le débit
- D'autres bancs d'essai et systèmes de la série HL 100 permettent de construire un système de chauffage complet.
Les grandes lignes
- Banc d'essai pour techniques de chauffage et sanitaire
- Fonctionnement d'une vanne à 3 voies
- Construction d'un système de chauffage complet avec d'autres bancs d'essai et systèmes de la série HL 100
Caractéristiques techniques
Pompe
- puissance absorbée: 70W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
Vanne à trois voies
- angle de réglage: 90ºC
- durée d'ouverture: 100s
Plages de mesure
- débit: 3x 150...1700L/h, 1x 40...400L/h
- température: 0...100ºC
Pompe
- puissance absorbée: 70W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
Vanne à trois voies
- angle de réglage: 90ºC
- durée d'ouverture: 100s
Plages de mesure
- débit: 3x 150...1700L/h, 1x 40...400L/h
- température: 0...100ºC
Informations logistiques
Dimensions et poids
Lxlxh: 1650x700x1850mm
Poids: env. 112kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase
Alimentation en eau chaude: 1800L/h, raccord d'eau froide, évacuation
Liste de livraison
1 banc d'essai
1 mode d'emploi
Lxlxh: 1650x700x1850mm
Poids: env. 112kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase
Alimentation en eau chaude: 1800L/h, raccord d'eau froide, évacuation
Liste de livraison
1 banc d'essai
1 mode d'emploi
Poids: 112 Kg Delai de livraison estimé : 16 semaines
