HM 112 Banc d’essai de mécanique des fluides (Réf. 070.11200)
Avec interface PC USB et logiciel inclus
Les connaissances sur l'écoulement dans des systèmes de tuyauterie trouvent des applications dans de nombreux domaines.
Lorsque de l'eau s'écoule au travers d'un système de tuyauterie, des pertes de charge se produisent suite au frottement interne et au frottement du tuyau.
Les pertes de charge dans le fluide et dépendent de manière directe des résistances installées et de la vitesse d'écoulement.

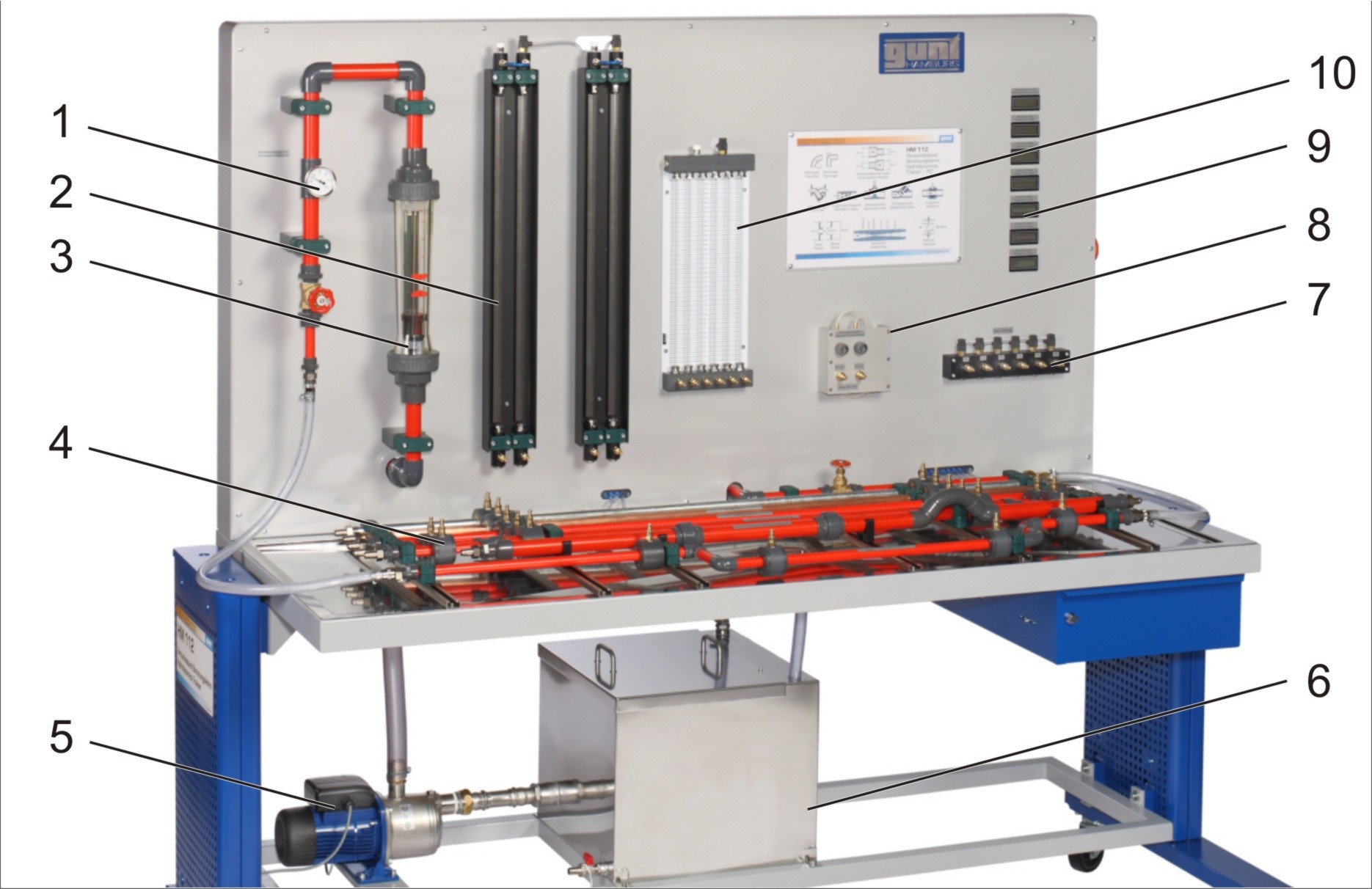

Le banc d'essai HM 112 permet de réaliser une grande diversité d'expériences sur la mesure du débit et de la pression ainsi que sur la détermination des pertes de charge et des évolutions de la pression sur différents éléments de tuyauterie.

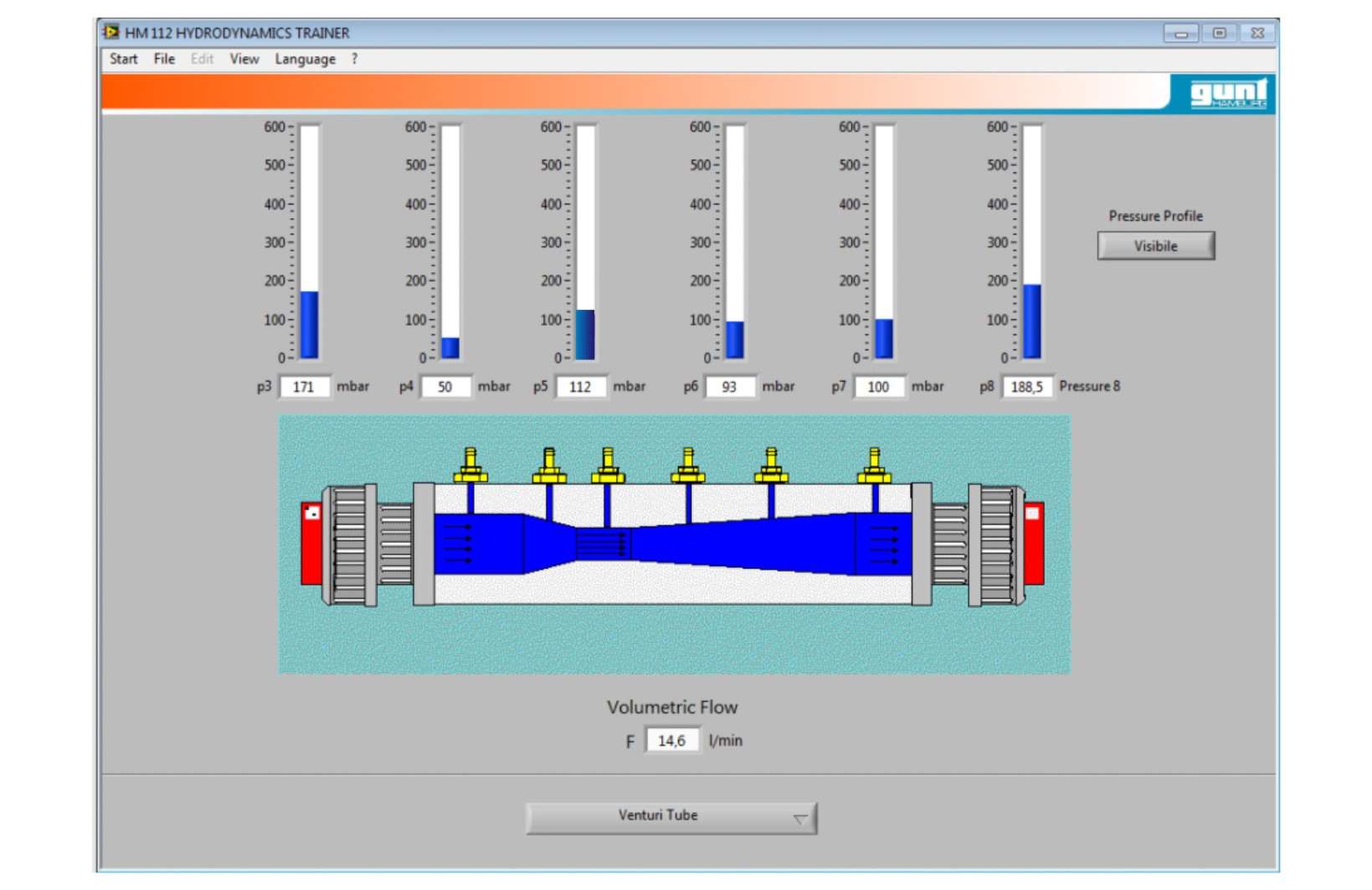

L'évaluation des valeurs de mesure se fait à l'aide du logiciel GUNT fourni.
Vous pouvez ainsi facilement enregistrer des caractéristiques et les évaluer directement sur le PC.

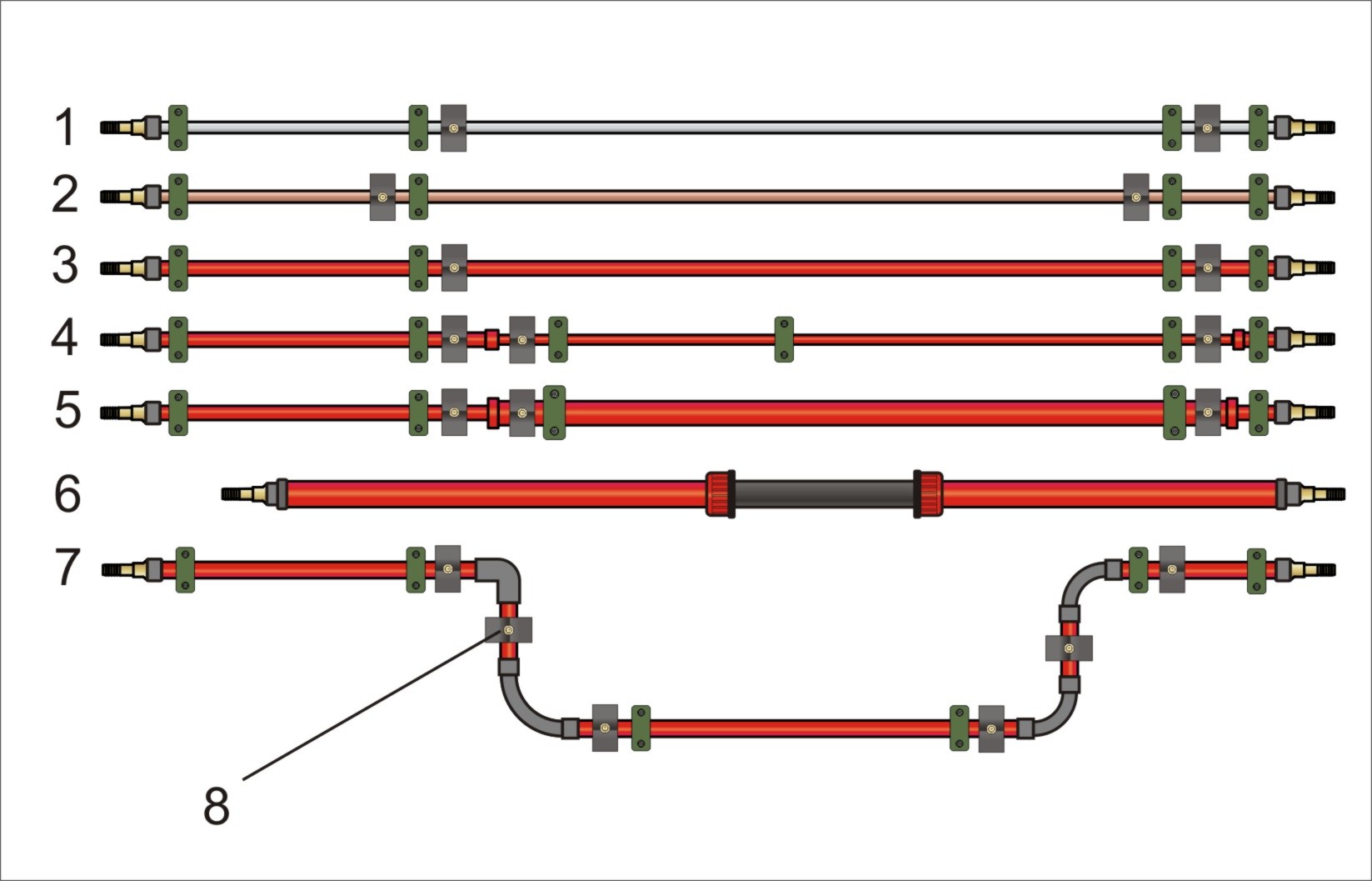

Le banc d'essai comprend six sections de tuyau différentes disposées horizontalement.
Ce qui permet d'étudier l'influence sur la perte de charge du matériau, du diamètre ainsi que de la section et des changements de direction du tuyau.
Une seconde section de tuyau permet d'y installer des objets de mesure comme: les soupapes, le collecteur d'impuretés, le tube de Venturi, le tube de Pitot, l'orifice de mesure ou tuyère de mesure.
Les objets de mesure sont transparents de manière à pouvoir visualiser les différentes fonctions.
Un jeu d'objets de mesure supplémentaire (HM 110.01) est disponible, ce qui permet d'étendre les possibilités d'essai.
Le banc d'essai fonctionne indépendamment du réseau d'alimentation en eau et est équipé d'une pompe et d'un réservoir d'eau.
Un rotamètre se trouvant sur le banc d'essai permet de déterminer le débit.
Des points de mesure de la pression se trouvent juste avant et après les objets de mesure, qui ont la forme de chambres annulaires.
Cela permet d'assurer la mesure précise de la pression.
Cinq appareils de mesure de la pression avec affichages analogiques ou numériques sont prévus pour mesurer la pression.
Selon le procédé de mesure, les valeurs de mesure peuvent être lues soit de manière analogique sur le manomètre, soit sur des affichages numériques.
Les valeurs de mesure sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Lorsque de l'eau s'écoule au travers d'un système de tuyauterie, des pertes de charge se produisent suite au frottement interne et au frottement du tuyau.
Les pertes de charge dans le fluide et dépendent de manière directe des résistances installées et de la vitesse d'écoulement.
Le banc d'essai HM 112 permet de réaliser une grande diversité d'expériences sur la mesure du débit et de la pression ainsi que sur la détermination des pertes de charge et des évolutions de la pression sur différents éléments de tuyauterie.
L'évaluation des valeurs de mesure se fait à l'aide du logiciel GUNT fourni.
Vous pouvez ainsi facilement enregistrer des caractéristiques et les évaluer directement sur le PC.
Le banc d'essai comprend six sections de tuyau différentes disposées horizontalement.
Ce qui permet d'étudier l'influence sur la perte de charge du matériau, du diamètre ainsi que de la section et des changements de direction du tuyau.
Une seconde section de tuyau permet d'y installer des objets de mesure comme: les soupapes, le collecteur d'impuretés, le tube de Venturi, le tube de Pitot, l'orifice de mesure ou tuyère de mesure.
Les objets de mesure sont transparents de manière à pouvoir visualiser les différentes fonctions.
Un jeu d'objets de mesure supplémentaire (HM 110.01) est disponible, ce qui permet d'étendre les possibilités d'essai.
Le banc d'essai fonctionne indépendamment du réseau d'alimentation en eau et est équipé d'une pompe et d'un réservoir d'eau.
Un rotamètre se trouvant sur le banc d'essai permet de déterminer le débit.
Des points de mesure de la pression se trouvent juste avant et après les objets de mesure, qui ont la forme de chambres annulaires.
Cela permet d'assurer la mesure précise de la pression.
Cinq appareils de mesure de la pression avec affichages analogiques ou numériques sont prévus pour mesurer la pression.
Selon le procédé de mesure, les valeurs de mesure peuvent être lues soit de manière analogique sur le manomètre, soit sur des affichages numériques.
Les valeurs de mesure sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais
- procédés de mesure du débit et de la pression
- fonction de la buse, du diaphragme, du tube de Venturi
- pertes au niveau de coudes de tuyau, angles de tuyau, modifications de section et robinetteries d'arrêt
- détermination des coefficients de frottement d'un tuyau et des coefficients de traînée
- caractéristiques d'ouverture avec des robinetteries d'arrêt
Les grandes lignes
- nombreuses possibilités d'essais de base de mécanique des fluides
- différentes sections de tuyau avec beaucoup d'éléments de tuyauterie
- logiciel GUNT pour l'acquisition de données
- procédés de mesure du débit et de la pression
- fonction de la buse, du diaphragme, du tube de Venturi
- pertes au niveau de coudes de tuyau, angles de tuyau, modifications de section et robinetteries d'arrêt
- détermination des coefficients de frottement d'un tuyau et des coefficients de traînée
- caractéristiques d'ouverture avec des robinetteries d'arrêt
Les grandes lignes
- nombreuses possibilités d'essais de base de mécanique des fluides
- différentes sections de tuyau avec beaucoup d'éléments de tuyauterie
- logiciel GUNT pour l'acquisition de données
Caractéristiques techniques
Pompe
- puissance absorbée: 0,37kW
- débit de refoulement max.: 4,5m3/h
- hauteur de refoulement max.: 28,5m
Réservoir de stockage: 55L
Section de tuyau pour objets de mesure interchangeables
- 32x1,8mm, PVC
3 sections de tuyau rectilignes, longueur: 1000mm
- ½, acier galvanisé
- 18x1mm, cuivre
- 20x1,5mm, PVC
Section de tuyau, PVC
- rétrécissement continu, Ø: 20x1,5…16x1,2mm
- élargissement continu, Ø: 20x1,5…32x1,8mm
- avec angle de tuyau et coude de tuyau à 90°, Ø: 20x1,5mm
Manomètre à tubes: 2x 2 tubes, 1x 6 tubes
Plages de mesure
pression différentielle: 1x 0…200mbar
pression:
- 6x 0…390mmCA
- 4x 0…600mmCA
débit: 1x 0,2…2,5m3/h
température: 1x 0…60°C
230V, 50Hz, 1 phase
Pompe
- puissance absorbée: 0,37kW
- débit de refoulement max.: 4,5m3/h
- hauteur de refoulement max.: 28,5m
Réservoir de stockage: 55L
Section de tuyau pour objets de mesure interchangeables
- 32x1,8mm, PVC
3 sections de tuyau rectilignes, longueur: 1000mm
- ½, acier galvanisé
- 18x1mm, cuivre
- 20x1,5mm, PVC
Section de tuyau, PVC
- rétrécissement continu, Ø: 20x1,5…16x1,2mm
- élargissement continu, Ø: 20x1,5…32x1,8mm
- avec angle de tuyau et coude de tuyau à 90°, Ø: 20x1,5mm
Manomètre à tubes: 2x 2 tubes, 1x 6 tubes
Plages de mesure
pression différentielle: 1x 0…200mbar
pression:
- 6x 0…390mmCA
- 4x 0…600mmCA
débit: 1x 0,2…2,5m3/h
température: 1x 0…60°C
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 2220x820x1980mm
Poids: env. 250kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc dessai
1 jeu dobjets pour la mesure
1 jeu daccessoires
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Accessoires
en option

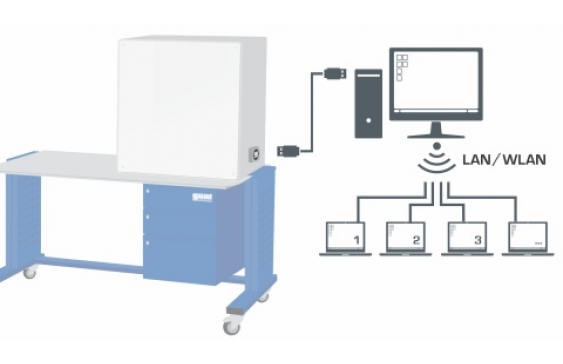

pour l'apprentissage à distance

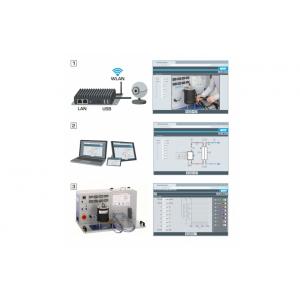

GU 100 Web Access Box
avec
HM 112W Web Access Software
Autres accessoires

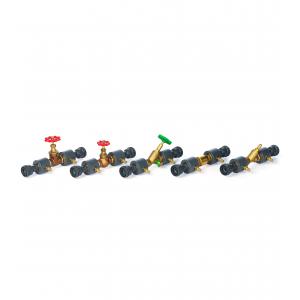

HM 110.01 Jeu d'objets de mesure, laiton
Lxlxh: 2220x820x1980mm
Poids: env. 250kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc dessai
1 jeu dobjets pour la mesure
1 jeu daccessoires
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Accessoires
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
HM 112W Web Access Software
Autres accessoires
HM 110.01 Jeu d'objets de mesure, laiton
Poids: 250 Kg Delai de livraison estimé : 16 semaines
