HM 150.11 Pertes de charge dans un système de conduites (Réf. 070.15011)
Influence de la vitesse d'écoulement sur les pertes de charge

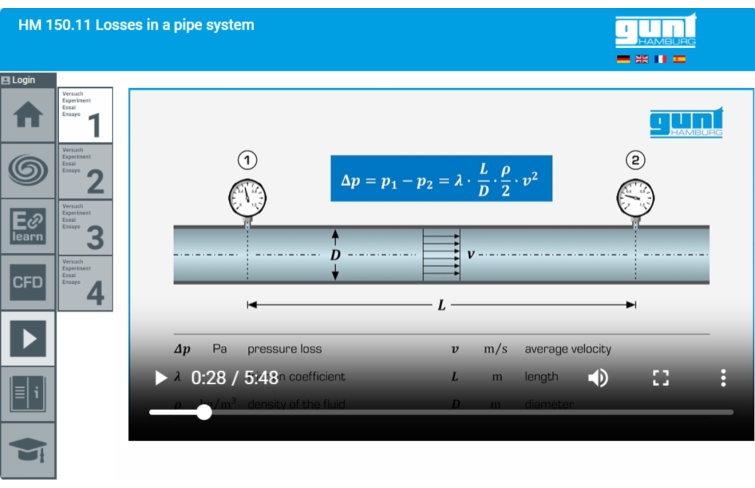

Lors de l'écoulement de fluides réels, des pertes de charge se produisent en raison de frottements et de turbulences (tourbillons).
Les pertes de charge dans les conduites, élémentsde tuyauterie, robinetteries et organes déprimogènes (p.ex. débitmètre, tachymètre) entraînent des pertes de charge et doivent donc être prises en compte lors du dimensionnement des systèmes de tuyauterie.
Avec le HM 150.11, on étudie les pertes de charge dans les conduites, dans les éléments de tuyauterie et dans les éléments d'obturation.
En outre, la méthode de la pression différentielle servant à mesurer le débit est présentée.

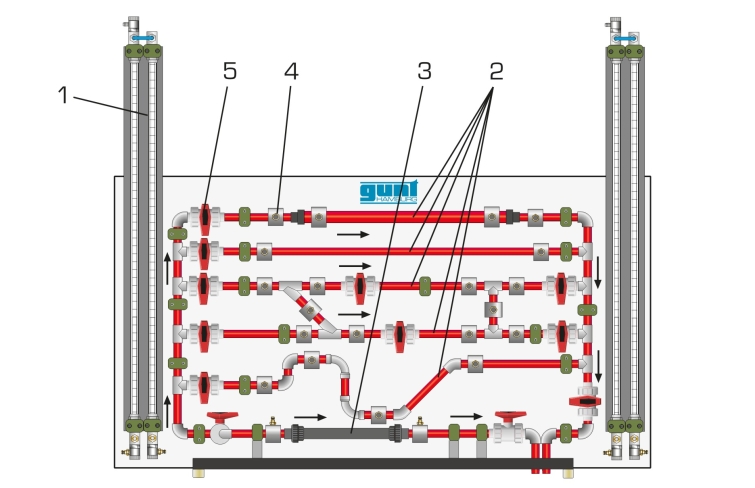

L'appareil dessai comprend six sections de tuyau différentes, que l'on peut obturer de manière individuelle.
Les sections de tuyau sont équipées d'éléments de tuyauterie tels que des coudes, équerres ou jonctions.

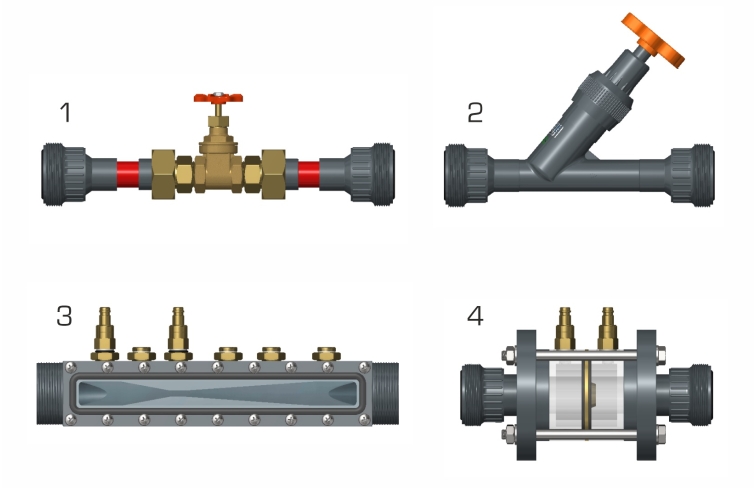

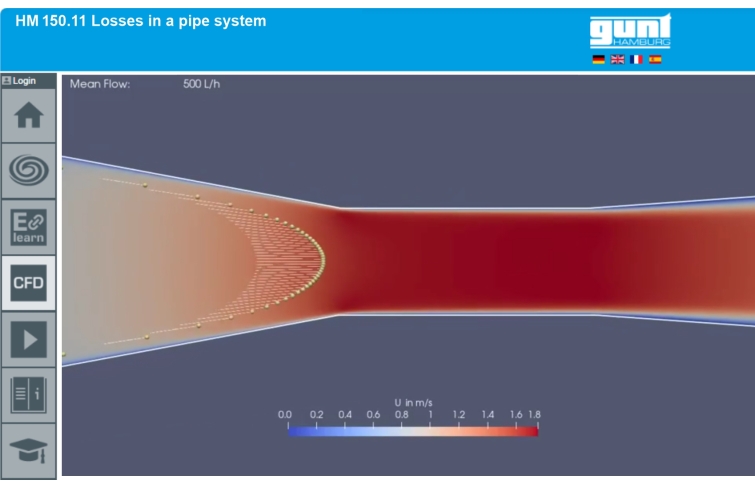

Dans une section de tuyau, il est possible de placer plusieurs robinetteries et organes déprimogènes pour la détermination du débit.

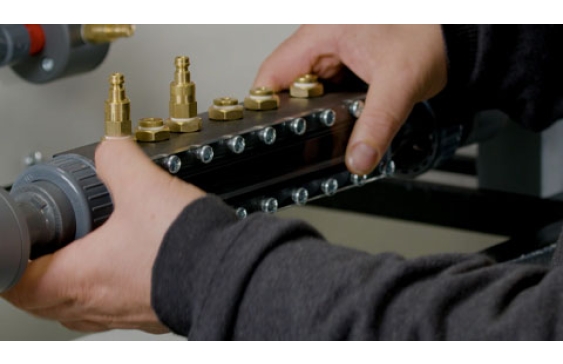

Les organes déprimogènes sont transparents, afin d'offrir une bonne visibilité sur la construction intérieure.
Les points de mesure de la pression dans le système de tuyauterie ont la forme de chambres annulaires.
Cela permet une mesure précise de la pression.
Au cours d'essais, on mesure les pertes de charge dans les conduites et éléments de tuyauterie, par ex. les jonctions et coudes.
Pour les éléments d'obturation, on enregistre en plus les courbes caractéristiques d'ouverture.

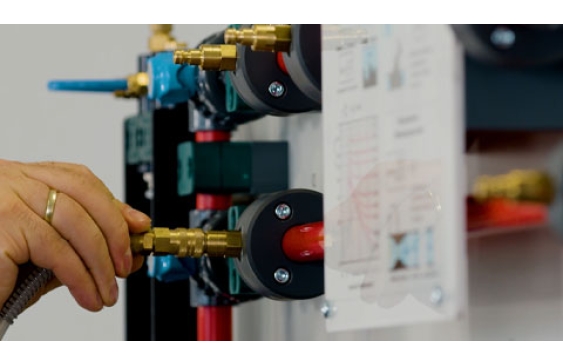

Les pressions sont enregistrées par des manomètres à double tubes.

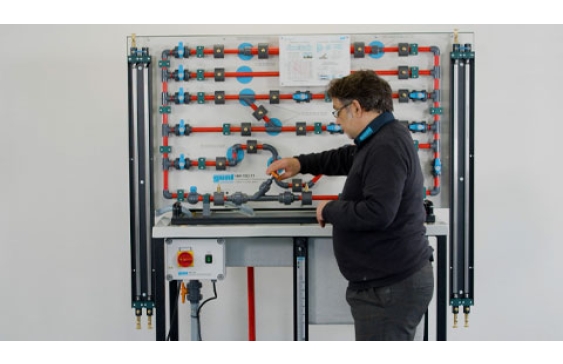

L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Les pertes de charge dans les conduites, élémentsde tuyauterie, robinetteries et organes déprimogènes (p.ex. débitmètre, tachymètre) entraînent des pertes de charge et doivent donc être prises en compte lors du dimensionnement des systèmes de tuyauterie.
Avec le HM 150.11, on étudie les pertes de charge dans les conduites, dans les éléments de tuyauterie et dans les éléments d'obturation.
En outre, la méthode de la pression différentielle servant à mesurer le débit est présentée.
L'appareil dessai comprend six sections de tuyau différentes, que l'on peut obturer de manière individuelle.
Les sections de tuyau sont équipées d'éléments de tuyauterie tels que des coudes, équerres ou jonctions.
Dans une section de tuyau, il est possible de placer plusieurs robinetteries et organes déprimogènes pour la détermination du débit.
Les organes déprimogènes sont transparents, afin d'offrir une bonne visibilité sur la construction intérieure.
Les points de mesure de la pression dans le système de tuyauterie ont la forme de chambres annulaires.
Cela permet une mesure précise de la pression.
Au cours d'essais, on mesure les pertes de charge dans les conduites et éléments de tuyauterie, par ex. les jonctions et coudes.
Pour les éléments d'obturation, on enregistre en plus les courbes caractéristiques d'ouverture.
Les pressions sont enregistrées par des manomètres à double tubes.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Contenu didactique / Essais
- études des pertes de charge au niveau des conduites, pièces de tuyauterie et robinetteries
- influence de la vitesse d'écoulement sur les pertes de charge
- calcul des coefficients de résistance

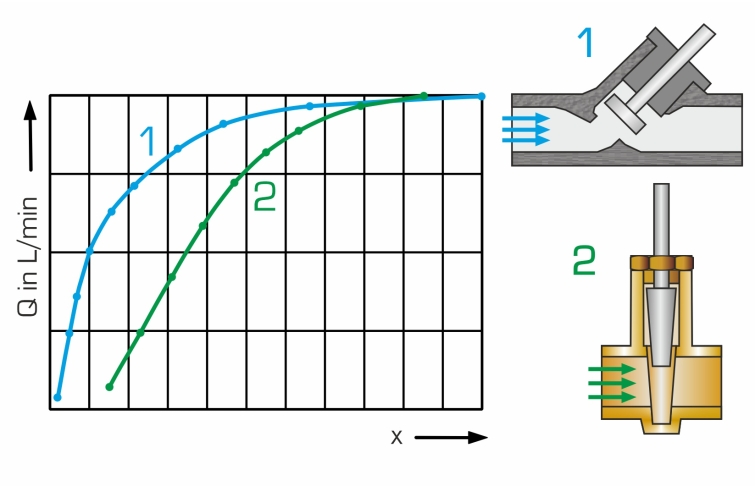

- courbes caractéristiques d'ouverture de la soupape à tête inclinée et du robinet-vanne
- familiarisation avec différents organes déprimogènes pour la détermination du débit:
-- tube de Venturi
-- orifice de mesure, tuyère de mesure
Les grandes lignes
- Pertes de charge dans un système de conduites
- Mesure précise de la pression par des chambres annulaires
- Organes déprimogènes transparents pour la détermination du débit
- études des pertes de charge au niveau des conduites, pièces de tuyauterie et robinetteries
- influence de la vitesse d'écoulement sur les pertes de charge
- calcul des coefficients de résistance
- courbes caractéristiques d'ouverture de la soupape à tête inclinée et du robinet-vanne
- familiarisation avec différents organes déprimogènes pour la détermination du débit:
-- tube de Venturi
-- orifice de mesure, tuyère de mesure
Les grandes lignes
- Pertes de charge dans un système de conduites
- Mesure précise de la pression par des chambres annulaires
- Organes déprimogènes transparents pour la détermination du débit
Caractéristiques techniques
Section de tuyau pour l'installation de robinetteries ou d'objets de mesure
- 20x1,5mm, PVC
Sections de tuyau, PVC
Diamètre intérieur: d
- droit: d=20x1,5mm, longueur: 800mm
- avec diminution brusque: d=32x1,8-20x1,5mm
- avec augmentation brusque: d=20x1,5-32x1,8mm
- avec 2x pièces en Y à 45° et 2x pièces en T
- avec 2x équerres/coudes à 90°: d=20x1,5mm et
2x équerres à 45°: d=20x1,5mm
2x manomètres à double tubes: 0...1000mmCE
Plage de mesure
- pression: 0...0,1bar
Section de tuyau pour l'installation de robinetteries ou d'objets de mesure
- 20x1,5mm, PVC
Sections de tuyau, PVC
Diamètre intérieur: d
- droit: d=20x1,5mm, longueur: 800mm
- avec diminution brusque: d=32x1,8-20x1,5mm
- avec augmentation brusque: d=20x1,5-32x1,8mm
- avec 2x pièces en Y à 45° et 2x pièces en T
- avec 2x équerres/coudes à 90°: d=20x1,5mm et
2x équerres à 45°: d=20x1,5mm
2x manomètres à double tubes: 0...1000mmCE
Plage de mesure
- pression: 0...0,1bar
Informations logistiques
Dimensions et poids
Lxlxh: 1550x640x1300mm
Poids: env. 58kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé) ou raccord d'eau, drain
Liste de livraison
1 appareil d'essai, 2 robinetteries d'obturation (soupape à tête inclinée, robinet-vanne), 1 tube de Venturi, 1 orifice de mesure ou tuyère de mesure, 1 jeu de flexibles, 1 jeu d'outils, 1 documentation didactique
Lxlxh: 1550x640x1300mm
Poids: env. 58kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé) ou raccord d'eau, drain
Liste de livraison
1 appareil d'essai, 2 robinetteries d'obturation (soupape à tête inclinée, robinet-vanne), 1 tube de Venturi, 1 orifice de mesure ou tuyère de mesure, 1 jeu de flexibles, 1 jeu d'outils, 1 documentation didactique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans les conduites
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans les conduites
Techniques > Génie des Procédés > Principes de base du génie des procédés > Dynamique des fluides
Formations > STL > Mécanique des fluides
Poids: 58 Kg Delai de livraison estimé : 5 semaines
