Ref: EWTGUHM150.29
HM 150.29 Pertes de charge dans des éléments de tuyauterie (Réf. 070.15029)
dans différents raccords de tuyauterie et dans un robinet à tournant sphérique
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Lorsque de l´ eau s´é coule au travers d´ un système de tuyauterie, des pertes de charge se produisent au niveau des éléments de tuyauterie et de robinetterie en raison des résistances à l´écoulement.
Le HM 150.29 permet d´é tudier et de visualiser les pertes de charge dans les éléments de tuyauterie.
L´ appareil d´ essai permet d´é valuer l´ influence de différentes géométries de conduits sur l´écoulement.

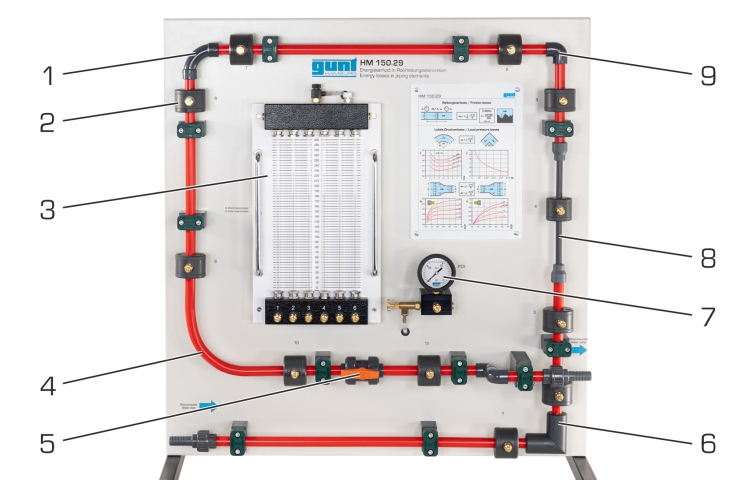

L´ appareil d´ essai HM 150.29 comprend une section de conduite dans laquelle se trouvent différents éléments de tuyauterie ayant différentes résistances à l´écoulement, ainsi qu´ un rétrécissement et un élargissement.
En outre, un robinet à tournant sphérique est intégré dans la conduite.
Des points de mesure de la pression avec chambres annulaires se trouvent respectivement avant et après les éléments de tuyauterie, et permettent de garantir la mesure précise de la pression.

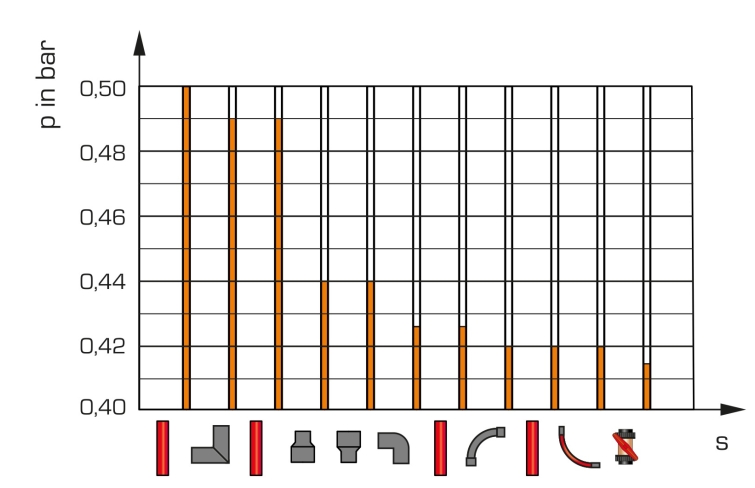

Les points de mesure de la pression peuvent être reliés par paires à un manomètre à 6 tubes, afin de déterminer la perte de charge d´ un élément de tuyauterie.
Le HM 150.29 est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L´ alimentation en eau et la mesure du débit se font au moyen du HM 150.
L´ appareil d´ essai peut être également utilisé sur le réseau du laboratoire.

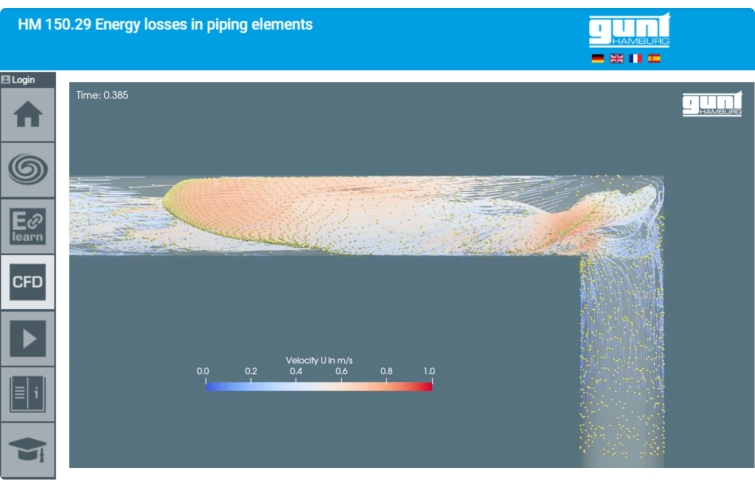

Pour analyser virtuellement le comportement de l´é coulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser l´é coulement dans des zones qui ne peuvent pas être visualisées via l´ essai.
Dans le GUNT Science Media Center, des visualisations d´é coulement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours d´ apprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, l´ exécution et l´évaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.
d\fs16\lang1036 Lorsque de l´ eau s´é coule au travers d´ un système de tuyauterie, des pertes de charge se produisent au niveau des éléments de tuyauterie et de robinetterie en raison des résistances à l´écoulement.
Le HM 150.29 permet d´é tudier et de visualiser les pertes de charge dans les éléments de tuyauterie.
L´ appareil d´ essai permet d´é valuer l´ influence de différentes géométries de conduits sur l´écoulement.
L´ appareil d´ essai HM 150.29 comprend une section de conduite dans laquelle se trouvent différents éléments de tuyauterie ayant différentes résistances à l´écoulement, ainsi qu´ un rétrécissement et un élargissement.
En outre, un robinet à tournant sphérique est intégré dans la conduite.
Des points de mesure de la pression avec chambres annulaires se trouvent respectivement avant et après les éléments de tuyauterie, et permettent de garantir la mesure précise de la pression.
Les points de mesure de la pression peuvent être reliés par paires à un manomètre à 6 tubes, afin de déterminer la perte de charge d´ un élément de tuyauterie.
Le HM 150.29 est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L´ alimentation en eau et la mesure du débit se font au moyen du HM 150.
L´ appareil d´ essai peut être également utilisé sur le réseau du laboratoire.
Pour analyser virtuellement le comportement de l´é coulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser l´é coulement dans des zones qui ne peuvent pas être visualisées via l´ essai.
Dans le GUNT Science Media Center, des visualisations d´é coulement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours d´ apprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, l´ exécution et l´évaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.
Contenu didactique / Essais
- étude de la perte de charge et les coefficients de perte dans
d\fi720 des coudes de tuyau, coudes à segments et angles de tuyau

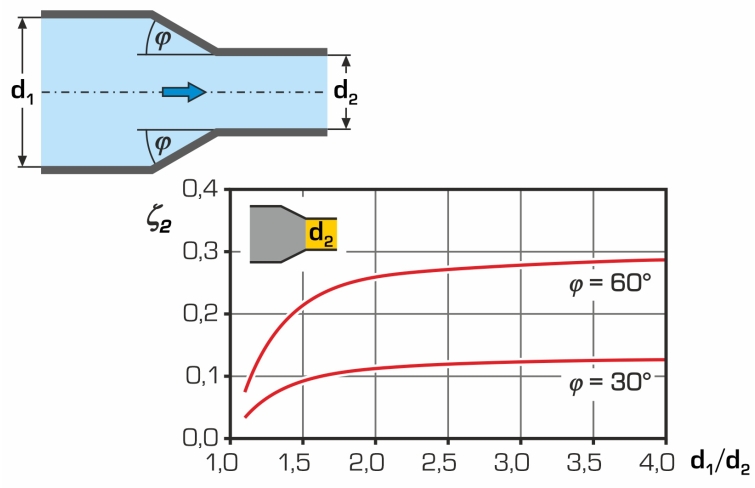

au niveau d´ un rétrécissement et de l´élargissement
dans un robinet à tournant sphérique
d - détermination d´ une caractéristique de conduite
GUNT Science Media Center, développement des compétences numériques
- cours d´ apprentissage en ligne avec connaissances de base et calculs
- simulations CFD préparées pour la visualisation de l´écoulement
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès d´ apprentissage assuré grâce aux feuilles de travail numériques
- acquisition d´ informations sur des réseaux numériques
Les grandes lignes
- pertes de charge dans différents raccords de tuyauterie et dans un robinet à tournant sphérique
- mesure précise de la pression par des chambres annulaires
- visualisation de l´é coulement à l´ aide de la technique CFD
- matériel didactique multimédia en ligne dans le GUNT Science Media Center: cours d´ apprentissage en ligne, simulations CFD préparées, feuilles de travail, vidéos
Les caracté ristiques techniques
Conduite, PVC
d\fi720 diamètre intérieur: 17mm
dÉléments de tuyauterie, PVC
Diamètre intérieur: d
d\fi720 rétrécissement: de d=17 à d=9,2mm
élargissement: de d=9,2 à d=17mm
coude à segments: d=17mm, 90º
angle de tuyau: d=19mm, 90º
coude de tuyau étroit: d=18mm, r=40mm, 90º
coude de tuyau large: d=17mm, r=100mm, 90º
d Manomètre à 6 tubes
Plages de mesure
- pression:
d\fi720 1x 0...0,6bar
6x 0...290mmCA
d
- étude de la perte de charge et les coefficients de perte dans
d\fi720 des coudes de tuyau, coudes à segments et angles de tuyau
au niveau d´ un rétrécissement et de l´élargissement
dans un robinet à tournant sphérique
d - détermination d´ une caractéristique de conduite
GUNT Science Media Center, développement des compétences numériques
- cours d´ apprentissage en ligne avec connaissances de base et calculs
- simulations CFD préparées pour la visualisation de l´écoulement
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès d´ apprentissage assuré grâce aux feuilles de travail numériques
- acquisition d´ informations sur des réseaux numériques
Les grandes lignes
- pertes de charge dans différents raccords de tuyauterie et dans un robinet à tournant sphérique
- mesure précise de la pression par des chambres annulaires
- visualisation de l´é coulement à l´ aide de la technique CFD
- matériel didactique multimédia en ligne dans le GUNT Science Media Center: cours d´ apprentissage en ligne, simulations CFD préparées, feuilles de travail, vidéos
Les caracté ristiques techniques
Conduite, PVC
d\fi720 diamètre intérieur: 17mm
dÉléments de tuyauterie, PVC
Diamètre intérieur: d
d\fi720 rétrécissement: de d=17 à d=9,2mm
élargissement: de d=9,2 à d=17mm
coude à segments: d=17mm, 90º
angle de tuyau: d=19mm, 90º
coude de tuyau étroit: d=18mm, r=40mm, 90º
coude de tuyau large: d=17mm, r=100mm, 90º
d Manomètre à 6 tubes
Plages de mesure
- pression:
d\fi720 1x 0...0,6bar
6x 0...290mmCA
d
Informations logistiques
Dimensions et poids
Lxlxh: 840x675x930mm
Poids: env. 28kg
Nécessaire au fonctionnement
HM 150 (circuit d'eau fermé), ou raccord d'eau, drain
PC ou accès en ligne recommandé
Liste de livraison
1 appareil d´ essai
1 jeu de flexibles
1 documentation didactique
1 accès en ligne au GUNT Science Media Center
Lxlxh: 840x675x930mm
Poids: env. 28kg
Nécessaire au fonctionnement
HM 150 (circuit d'eau fermé), ou raccord d'eau, drain
PC ou accès en ligne recommandé
Liste de livraison
1 appareil d´ essai
1 jeu de flexibles
1 documentation didactique
1 accès en ligne au GUNT Science Media Center
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans les conduites
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Formations > CPGE > Mecanique
Formations > STL > Mécanique des fluides
Poids: 28 Kg Delai de livraison estimé : 5 semaines
