Ref: EWTGUHM250.10
HM 250.10 Évolution de la pression le long de la section d'entrée (Réf. 070.25010)
Complément nécessaire: HM 250
Dans l´écoulement des tuyaux, les surfaces, les géométries de section et la géométrie de la section d´ entrée influencent le frottement interne et donc aussi la formation de l´écoulement.
Dans HM 250.10, les processus d´écoulement dans l´ entrée du tuyau et dans le flux formé sont étudiés.

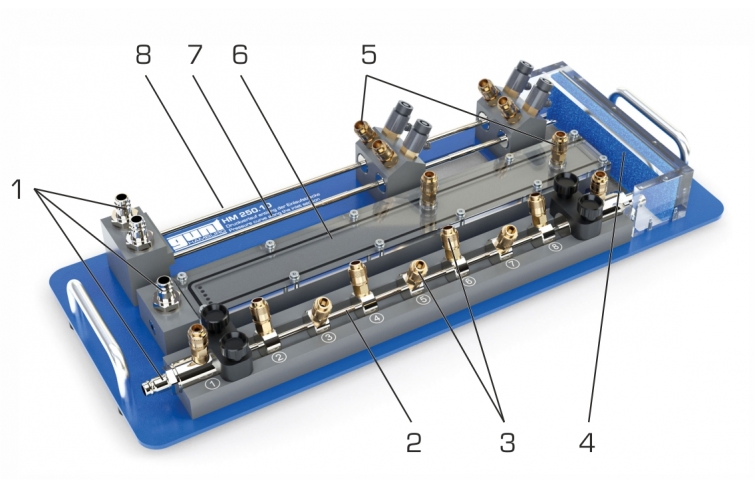

À cette fin, l´ unité expérimentale contient trois sections de tuyaux pour l´étude générale de l´écoulement et une section de tuyaux qui sert de pure section d´ entrée.
Lors des expériences, les trois sections de tuyau avec des surfaces et des géométries différentes sont d´ abord examinées.
Les deux chiffres clés que sont le nombre de Reynolds et le coefficient de frottement des tuyaux sont déterminés à partir des valeurs mesurées et peuvent être affichés dans le diagramme de Moody.
La pression est mesurée individuellement pour chaque section de tuyau dans la zone d´écoulement formée.

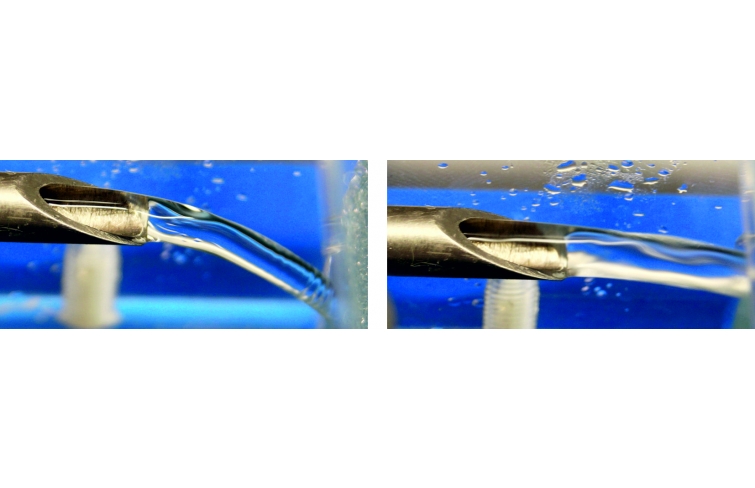

L´ eau sort ensuite sous forme de jet libre de la section de tuyau.
A la surface du jet d´ eau, on observe des différences dans la formation de l´écoulement.

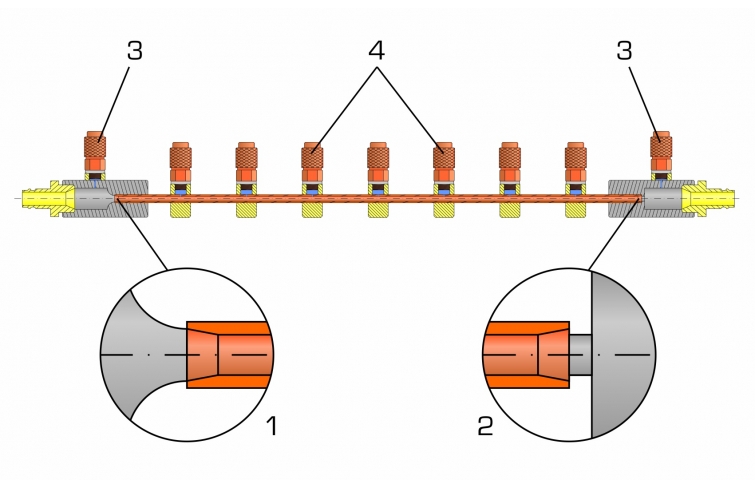

La section d´ entrée, avec une entrée avec une conception d´écoulement favorable et une autre avec une conception d´écoulement défavorable, peut être tournée dans l´ unité expérimentale.
De cette façon, différentes géométries peuvent être étudiées à l´ entrée du tuyau.
La section d´ entrée comporte des raccords de pression avec lesquels on mesure la perte de pression à l´ entrée du tuyau et le long de la section d´ entrée.
L´ accessoire HM 250.10 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
L´ alimentation en eau ainsi que les ajustages du débit et de la température s´ effectuent via le module de base.
Les mesures de débit, de pression et de température sont également effectuées via le module de base.
Dans HM 250.10, les processus d´écoulement dans l´ entrée du tuyau et dans le flux formé sont étudiés.
À cette fin, l´ unité expérimentale contient trois sections de tuyaux pour l´étude générale de l´écoulement et une section de tuyaux qui sert de pure section d´ entrée.
Lors des expériences, les trois sections de tuyau avec des surfaces et des géométries différentes sont d´ abord examinées.
Les deux chiffres clés que sont le nombre de Reynolds et le coefficient de frottement des tuyaux sont déterminés à partir des valeurs mesurées et peuvent être affichés dans le diagramme de Moody.
La pression est mesurée individuellement pour chaque section de tuyau dans la zone d´écoulement formée.
L´ eau sort ensuite sous forme de jet libre de la section de tuyau.
A la surface du jet d´ eau, on observe des différences dans la formation de l´écoulement.
La section d´ entrée, avec une entrée avec une conception d´écoulement favorable et une autre avec une conception d´écoulement défavorable, peut être tournée dans l´ unité expérimentale.
De cette façon, différentes géométries peuvent être étudiées à l´ entrée du tuyau.
La section d´ entrée comporte des raccords de pression avec lesquels on mesure la perte de pression à l´ entrée du tuyau et le long de la section d´ entrée.
L´ accessoire HM 250.10 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
L´ alimentation en eau ainsi que les ajustages du débit et de la température s´ effectuent via le module de base.
Les mesures de débit, de pression et de température sont également effectuées via le module de base.
Contenu didactique / Essais
- formation de l´écoulement le long de la section d´ entrée
- différence entre un tube (hydrauliquement) lisse et un tube (hydrauliquement) rugueux
- différence entre un tube rond et une coupe transversale rectangulaire
- différenciation entre écoulement laminaire et écoulement turbulent
- détermination de la perte de charge dans un écoulement laminaire / écoulement turbulent
- comparaison des valeurs théoriques avec les valeurs de mesure
- étude de l´ influence de la température
- utilisation du diagramme de Moody
- logiciel GUNT spécifiquement adapté aux accessoires utilisés

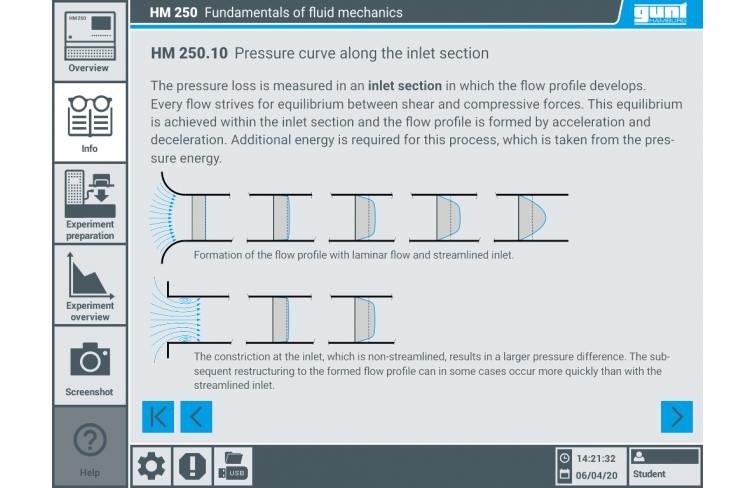

module d´ apprentissage avec principes théoriques de base
description de l´ appareil

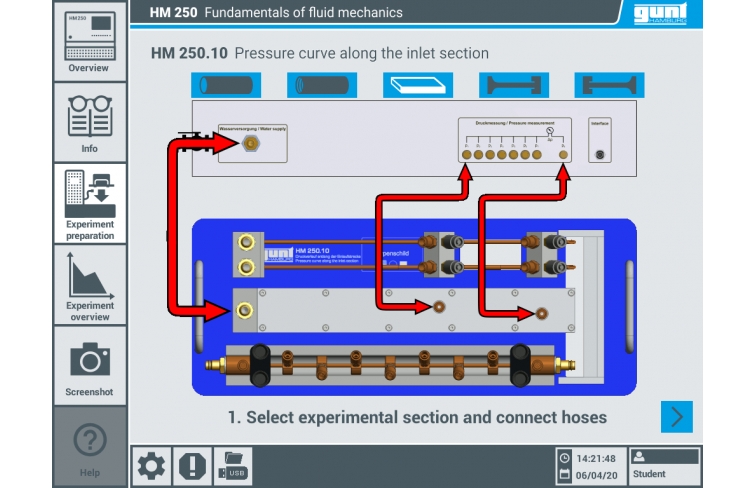

préparation aux essais guidés
exécution de cet essai

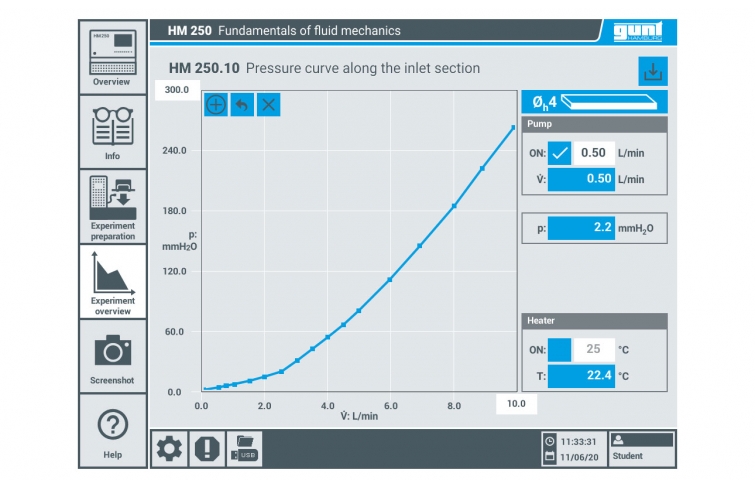

affichage graphique d´évolutions de la pression
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- étude des pertes de pression à l´ entrée et le long de la section d´ entrée
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
- formation de l´écoulement le long de la section d´ entrée
- différence entre un tube (hydrauliquement) lisse et un tube (hydrauliquement) rugueux
- différence entre un tube rond et une coupe transversale rectangulaire
- différenciation entre écoulement laminaire et écoulement turbulent
- détermination de la perte de charge dans un écoulement laminaire / écoulement turbulent
- comparaison des valeurs théoriques avec les valeurs de mesure
- étude de l´ influence de la température
- utilisation du diagramme de Moody
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai
affichage graphique d´évolutions de la pression
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- étude des pertes de pression à l´ entrée et le long de la section d´ entrée
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
Caractéristiques techniques
Section de tube
- matériau: laiton, nickelé
- hydrauliquement lisse
- Ø 4mm
- distance de la mesure de la pression: 150mm
Section de tube
- matériau: laiton, nickelé
- hydrauliquement rugueux
- Ø 4mm
- distance de la mesure de la pression: 150mm
Section de tube avec coupe transversale rectangulaire
- matériau: PVC
- couverture, transparente: PMMA
- lxh: 30x2,1mm
- distance de la mesure de la pression: 150mm
Section d´ entrée
- matériau: laiton, nickelé
- longueur: 270mm
- Ø 4mm
- distance du premier mesure de la pression: 65mm
- distance les mesures de pression suivantes: 6x 50mm
Plages de mesure
- plage de mesure indiquée pression: 0...0,76bar
- plage de mesure indiquée débit: 0...15L/min
- plage de mesure indiquée température: 0...50ºC
Section de tube
- matériau: laiton, nickelé
- hydrauliquement lisse
- Ø 4mm
- distance de la mesure de la pression: 150mm
Section de tube
- matériau: laiton, nickelé
- hydrauliquement rugueux
- Ø 4mm
- distance de la mesure de la pression: 150mm
Section de tube avec coupe transversale rectangulaire
- matériau: PVC
- couverture, transparente: PMMA
- lxh: 30x2,1mm
- distance de la mesure de la pression: 150mm
Section d´ entrée
- matériau: laiton, nickelé
- longueur: 270mm
- Ø 4mm
- distance du premier mesure de la pression: 65mm
- distance les mesures de pression suivantes: 6x 50mm
Plages de mesure
- plage de mesure indiquée pression: 0...0,76bar
- plage de mesure indiquée débit: 0...15L/min
- plage de mesure indiquée température: 0...50ºC
Informations logistiques
Dimensions et poids
- Lxlxh: 650x260x105mm
- Poids: env. 7,9kg
- Lxlxh: 650x260x105mm
- Poids: env. 7,9kg
