L'une des tâches importantes de la construction de conduites consiste à déterminer la pression et le débit dans des systèmes de conduites complexes.
Dans la pratique, on se sert du calcul des pertes totales de pression comme base pour le dimensionnement de groupes d'entraînement d'installations de chauffage ou de climatisation, d'installations d'alimentation en eau potable ainsi que de parties d'installations de traitement des eaux usées.
La connaissance des pertes de charge est en plus utilisée pour optimiser leur fonctionnement.

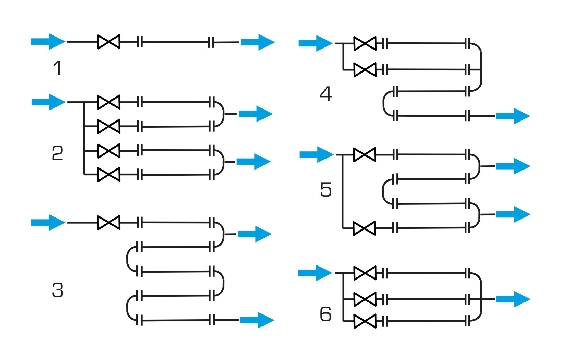

Le HM 111 permet la construction et l'étude de différents réseaux de tuyauteries tels que les montages de tuyaux en parallèle et en série, leur ramification et leur réunion, ainsi que l'étude de tuyaux seuls.
Par analogie avec les lois de Kirchhoff sur l'électricité, il est possible de réaliser des analyses au niveau des nœuds.

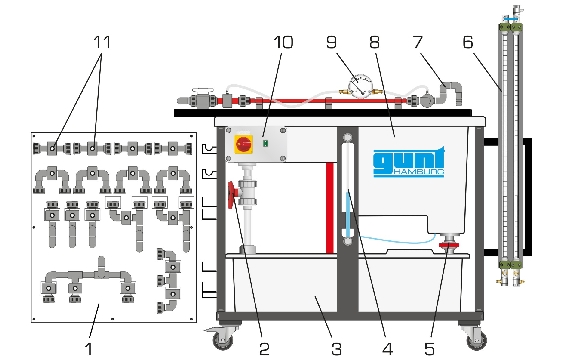

Les cinq sections de tuyau prémontées sur la partie supérieure du banc d'essai sont reliées entre elles à l'aide d'éléments de tuyauterie pour former des réseaux de tuyauteries.
Les réservoirs, tuyaux, éléments de tuyauterie et robinetteries sont entièrement en plastique.
Les différentes sections de tuyau sont bloquées par des robinets à tournant sphérique.

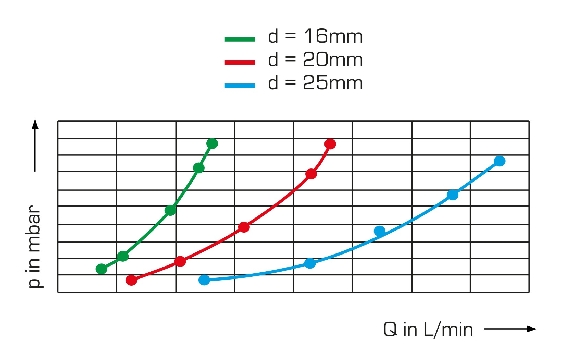

Dans le cadre d'essais, on enregistre et on évalue les pertes de charge dans différentes configurations de réseaux de tuyauteries.
Deux manomètres pour différentes plages de mesure sont fournis pour les mesures de pression différentielle.
La mesure du débit se fait de manière volumétrique.
Le banc dessai est équipé de sa propre alimentation en eau.
Le circuit d'eau fermé comprend un réservoir de stockage avec pompe submersible.

Techniques > Mécanique des fluides > Ecoulement stationnaire > Écoulement dans les systèmes de conduites
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans les conduites

Poids: 117 Kg
Delai de livraison estimé : 16 semaines
