Ref: EWTGUHM250.08
HM 250.08 Pertes dans les éléments de tuyauterie (Réf. 070.25008)
Complément nécessaire: HM 250
La perte de charge est souvent causée par plusieurs facteurs. Ils doivent être pris en compte dans la conception des systèmes de tuyauterie.
Le HM 250.08 est utilisé pour létude des pertes de charge dans différentes sections de tuyau et éléments de tuyauterie.

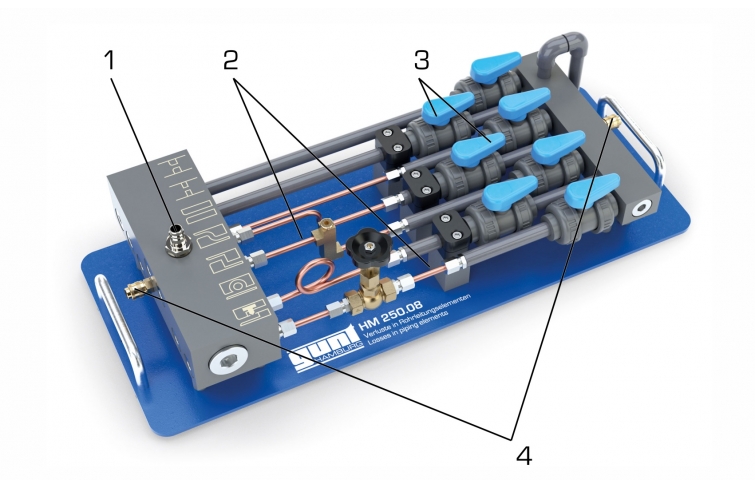

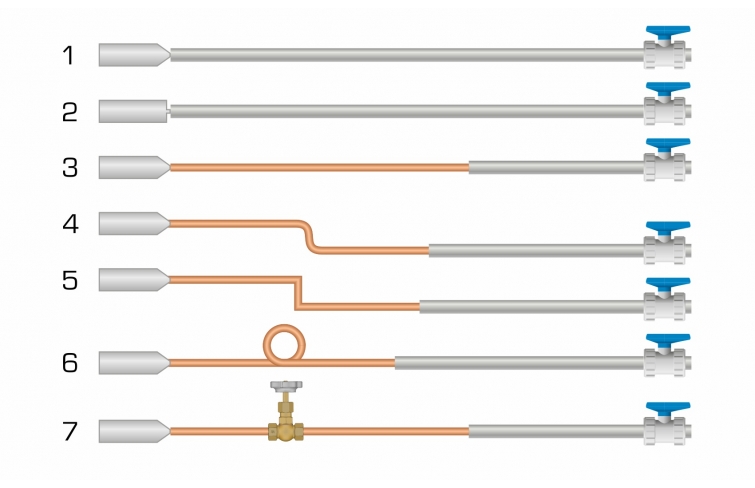

Lappareil dessai comprend sept sections de tuyau différentes qui se complètent les unes les autres dun point didactique (par exemple, un tube droit, un tube avec soupape à pointeau ou tube flexion en S).
Chaque section de tuyau peut être fermée individuellement à laide dun robinet à tournant sphérique.
Le coefficient de perte de charge est déterminé individuellement dans le cadre dessais pour chaque section de tuyau.
Ce qui signifie que lon peut déterminer avec précision lorigine de laugmentation de la perte de charge.
En comparant les sections de tuyau, on peut étudier de manière ciblée la variation de la perte de charge.
Pour les organes darrêt que sont le robinet à tournant sphérique et la soupape à pointeau, on enregistre également les caractéristiques douverture.
Les pertes au niveau des raccords sont négligeables et sont supposées identiques dans toutes les sections.
Laccessoire HM 250.08 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
Lalimentation en eau ainsi que lajustage du débit seffectuent via le module de base.
La mesure de pression est également effectuée via le module de base.
- pertes de charge dans les tubes, raccords et éléments de tuyauterie

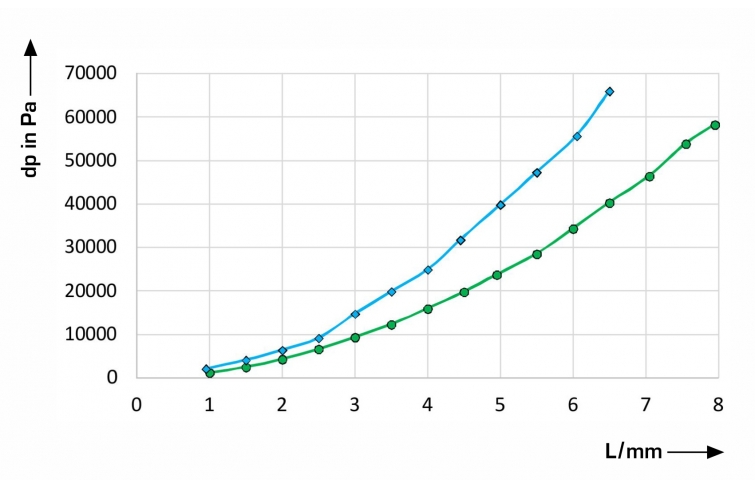

- influence de la vitesse découlement sur la perte de charge
- mise en application de léquation de Bernoulli
- détermination des coefficients de traînée
- caractéristiques douverture de la soupape et du robinet à tournant sphérique

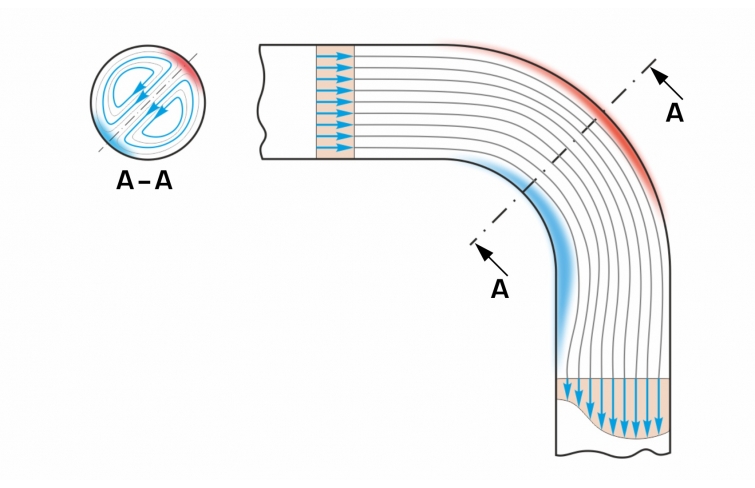

- influence de laccélération, du frottement du tube et de la déviation sur la perte de charge
- logiciel GUNT spécifiquement adapté aux accessoires utilisés

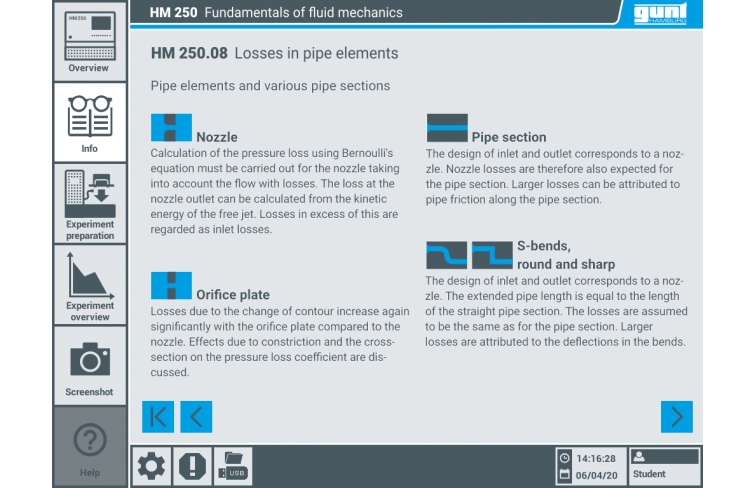

module dapprentissage avec principes théoriques de base
description de lappareil

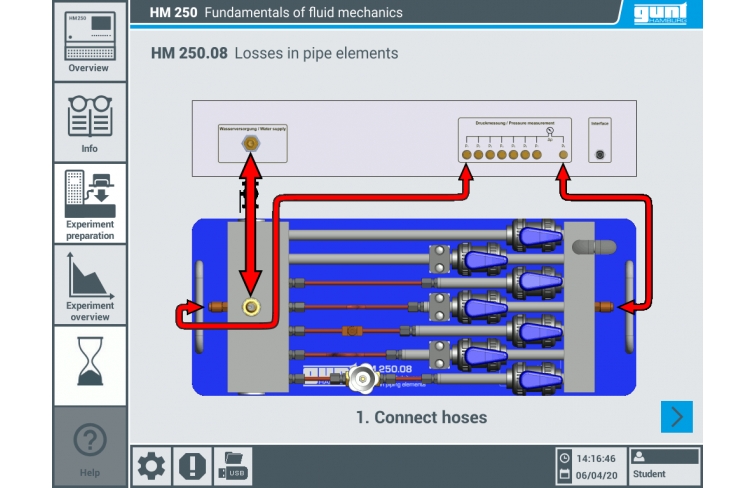

préparation aux essais guidés
exécution de cet essai

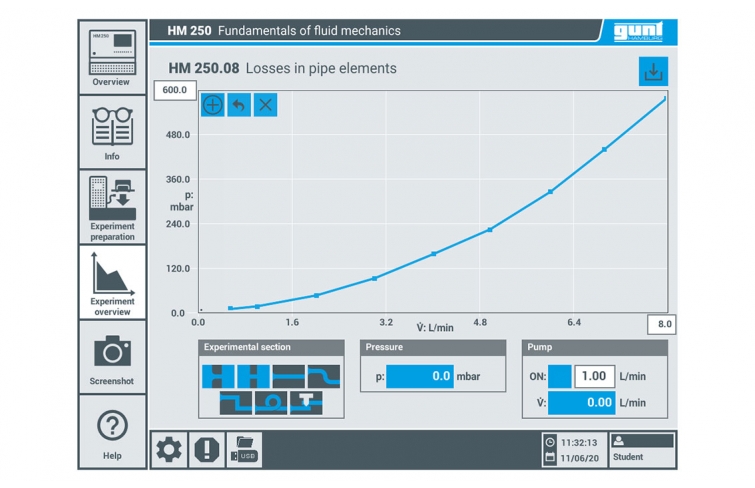

affichage graphique dévolutions de la pression
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures décran, par exemple lévaluation dans Excel
différents niveaux dutilisateurs sélectionnables
Les grandes lignes
- détermination et comparaison des pertes de charge dans différentes sections de tuyau
- exécution intuitive des essais via lécran tactile (HMI)
- un routeur WLAN intégré pour lexploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- lidentification automatique des accessoires grâce à la technologie RFID
