HM 122 Pertes de charges, frottement dans conduites, vannes, coudes et mesure de débit (070.1220)

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 La connaissance des pertes de charge dans différents éléments de tuyauterie joue un rôle important dans le dimensionnement des systèmes de tuyauterie.

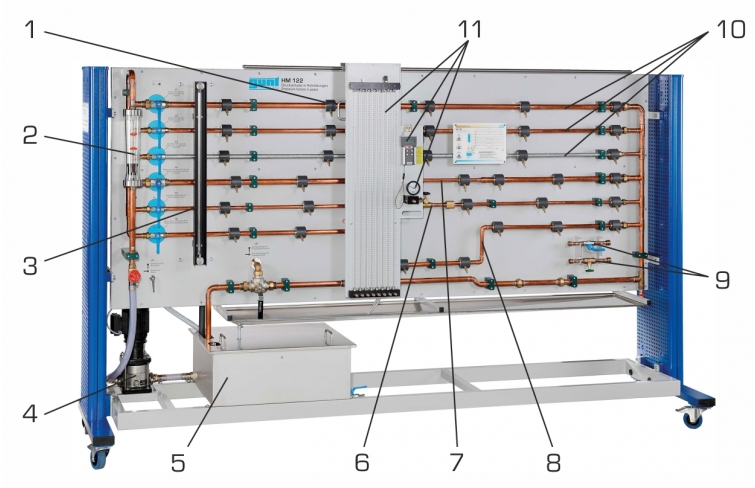

Le banc d´ essai HM 122 permet de déterminer de manière expérimentale ces coefficients importants et d'étudier l'évolution de la pression dans des sections de tuyau typiques.

Le banc d´ essai comprend trois sections de tuyau rectilignes fabriquées dans des matériaux différents et ayant des diamètres divers.

Sont également inclus: une section de tuyau avec coudes, une section de tuyau avec rétrécissement et élargissement et une section de tuyau avec robinetteries interchangeables.

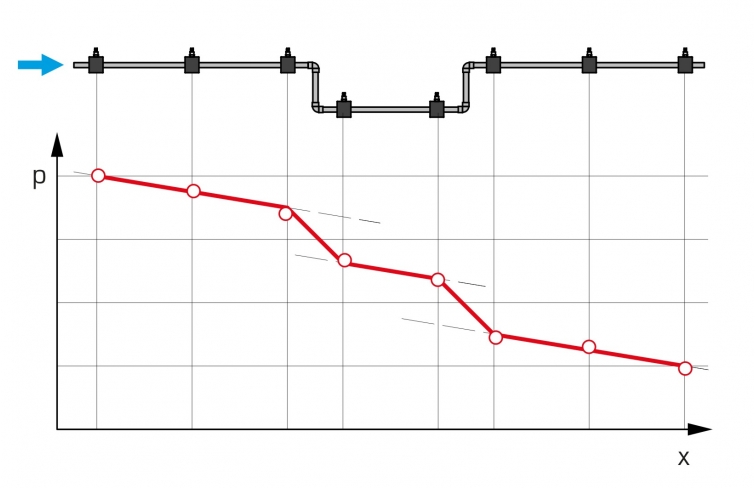

Du fait de la longueur importante (2,5m) des sections de tuyau, et grâce à la présence d'au moins cinq points de mesure de la pression, il est possible de réaliser des mesures très exactes et de démontrer la baisse linéaire de la pression dans une conduite.

Un rotamètre et un réservoir de mesure volumétrique sont inclus pour permettre la réalisation de mesures comparatives et d'exercices d'étalonnage.

La mesure volumétrique à l'aide d'un chronomètre donne des résultats de mesure très précises, a fortiori avec des débits volumétriques faibles.

Un manomètre à tubes, un manomètre à tube de Bourdon et un capteur de pression différentielle sont à disposition pour les mesures de pression et de pression différentielle.

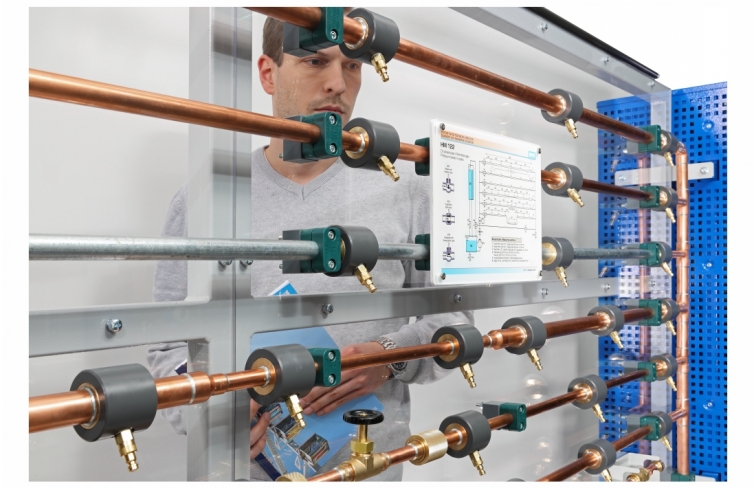

Les points de mesure de la pression ont la forme de chambres annulaires, ce qui permet une mesure précise de la pression.

Un tableau de manomètres permet de gagner de la place et d'assurer un accès optimal.

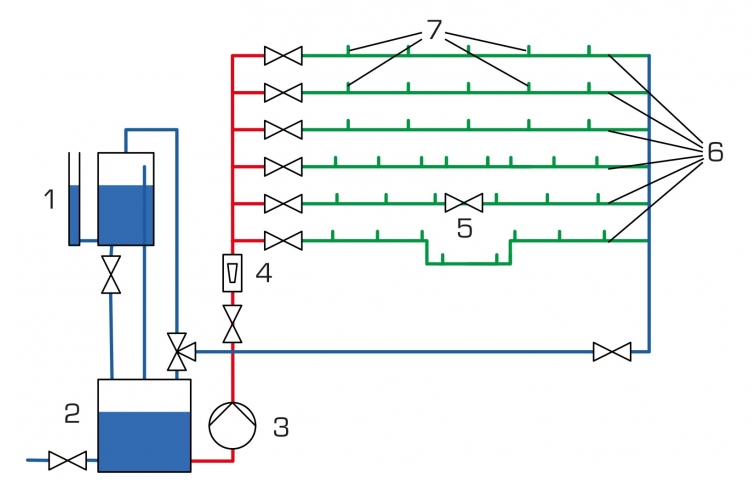

Le banc d´ essai comprend un circuit d'eau fermé avec réservoir et pompe submersible.

Ce qui rend l'utilisation du banc d´ essai indépendante du réseau du laboratoire.



Contenu didactique / Essais


- principes de base de la mesure du débit

- principes de base de la mesure de pression

- détermination du coefficient de frottement du tuyau avec des matériaux et diamètres différents

- coefficients de traînée de coudes, élargissements et rétrécissements

- pertes de charge et caractéristiques d'ouverture sur des robinetteries



Les grandes lignes

- résistances et pertes dans un écoulement tubulaire turbulent

- circuit d'eau fermé avec réservoir et pompe

- très bons résultats de mesure sur des longues sections de mesure avec plusieurs points de mesure de la pression

- mesure précise de la pression par des chambres annulaires



Les caractéristiques techniques

Pompe

- puissance absorbée: 0,45kW

- débit de refoulement max.: 4,8m^3^/h

- hauteur de refoulement max.: 22,6m



3 sections de tuyau rectilignes, longueur de mesure: 2,5m

- cuivre, diamètre: 28x1mm, 22x1mm

- acier, diamètre: 1/2"



Section de tuyau avec coudes

- cuivre, diamètre: 22x1mm



Section de tuyau avec rétrécissement/élargissement

- cuivre

- rétrécissement, diamètre: 18x1mm

- élargissement, diamètre: 28x1mm



Section de tuyau avec robinetteries

- cuivre, diamètre: 18x1mm



Réservoir de mesure volumétrique: 20L

Réservoir d'eau: 110L



Plage de mesure

- pression: -1...1,5bar

- pression différentielle: 1x 0...+/-350mbar, 8x 0...1000mmWS

- débit: 1x 400...4000L/h



230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh: 3260x790x1930mm

Poids: env. 325kg



Liste de livraison

1 banc d´ essai

1 documentation didactique



Poids: 325 Kg
Delai de livraison estimé : 16 semaines
