Ref: EWTGUHL108

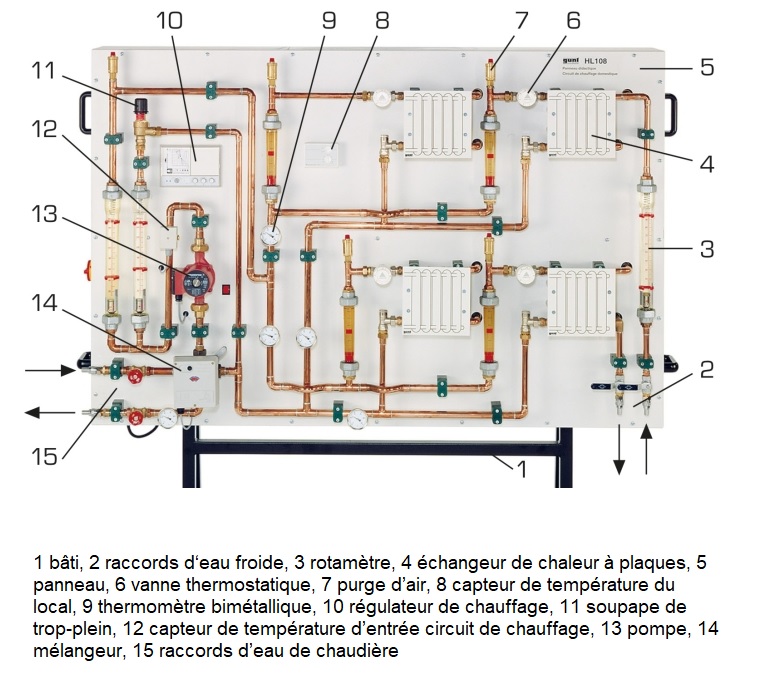

HL 108 Panneau d'étude circuit de chauffage domestique (Réf. 065.10800)
avec radiateurs, pompe de circulation et vanne à quatre voies
Une pompe de circulation assure la circulation à travers quatre radiateurs dont la température peut être ajustée par des vannes thermostatiques.
Une régulation numérique maintient la température de local constante.
En cas de déviations, elle commande une vanne à quatre voies.
Celle-ci sert à régler la température d'entrée de circuit de chauffage et de retour chaudière.
L'alimentation en eau froide permet de dissiper la chaleur produite. Une soupape de décharge assure la compensation.
Les températures peuvent être lues sur des thermomètres à cadran.
Une régulation numérique maintient la température de local constante.
En cas de déviations, elle commande une vanne à quatre voies.
Celle-ci sert à régler la température d'entrée de circuit de chauffage et de retour chaudière.
L'alimentation en eau froide permet de dissiper la chaleur produite. Une soupape de décharge assure la compensation.
Les températures peuvent être lues sur des thermomètres à cadran.
Contenu didactique / Essais
- faire connaissance avec d'une installation de chauffage central et ses composants
- équilibrage hydraulique
- fonctionnement d'une pompe de circulation
- fonctionnement d'un régulateur de chauffage
- fonctionnement d'une vanne à quatre voies
Les grandes lignes
- Banc d'essai pour techniques de chauffage et sanitaire
- Fonctionnement d'une installation de chauffage central
- Référence pratique plus importante de par l'utilisation de composants courants
Les caractéristiques techniques
Pompe
- puissance absorbée: 60W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
Echangeur de chaleur à 8 plaques
- capacité: 3kW
Régulateur de chauffage avec asservissement de la température d'entrée de circuit de chauffage
- entrées: 2 capteurs de température
Plages de mesure
- température: 0...100°C
- débit: 2x 150...1600L/h, 1x 0...1000L/h,
4x 0...400L/h
- faire connaissance avec d'une installation de chauffage central et ses composants
- équilibrage hydraulique
- fonctionnement d'une pompe de circulation
- fonctionnement d'un régulateur de chauffage
- fonctionnement d'une vanne à quatre voies
Les grandes lignes
- Banc d'essai pour techniques de chauffage et sanitaire
- Fonctionnement d'une installation de chauffage central
- Référence pratique plus importante de par l'utilisation de composants courants
Les caractéristiques techniques
Pompe
- puissance absorbée: 60W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
Echangeur de chaleur à 8 plaques
- capacité: 3kW
Régulateur de chauffage avec asservissement de la température d'entrée de circuit de chauffage
- entrées: 2 capteurs de température
Plages de mesure
- température: 0...100°C
- débit: 2x 150...1600L/h, 1x 0...1000L/h,
4x 0...400L/h
Informations logistiques
Dimensions et poids
Lxlxh: 1850x700x1780mm
poids: env. 100kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase
Alimentation en eau chaude et froide: 1700L/h
Liste de livraison
1 banc d'essai
1 mode d'emploi
Lxlxh: 1850x700x1780mm
poids: env. 100kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase
Alimentation en eau chaude et froide: 1700L/h
Liste de livraison
1 banc d'essai
1 mode d'emploi
Poids: 100 Kg Delai de livraison estimé : 16 semaines
