Ref: EWTGUHL305
HL 305 Equilibrage installations de chauffage avec 6 radiateurs, 3 tronçons, pompe (Réf. 065.30500)
4x débitmètres à flotteur, vannes thermostatiques

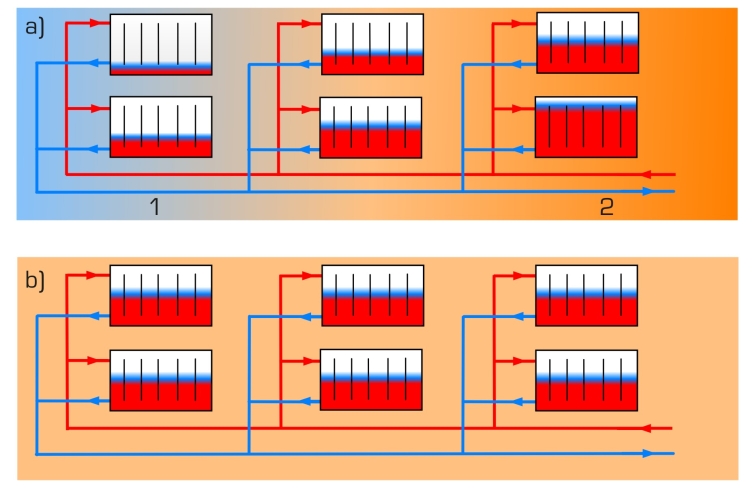

L'é quilibrage hydraulique sert à limiter la quantité d'eau circulant dans le radiateur par rapport à celle calculé e.
Il doit garantir que tous les radiateurs puissent ê tre alimenté s en eau chaude en fonction de leur besoin à chaque point de fonctionnement.
L'é quilibrage se fait via des raccords de ré glage ajustables.

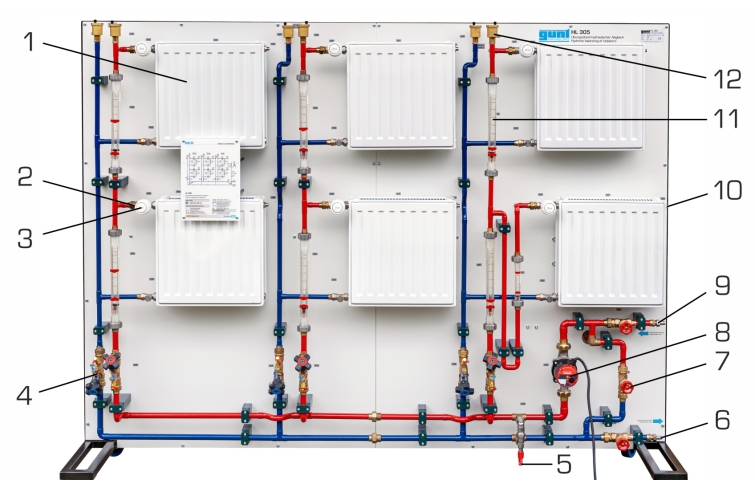

Le banc d'essai contient des composants du commerce.
Il contient trois sous-circuits de chauffage avec radiateurs, vannes thermostatiques et pompe de circulation.
Chaque circuit peut ê tre fermé .
Une fois remplie, il est indé pendant du ré seau d'eau ou des raccordements d'entré e de circuit de chauffage et de retour de circuit de chauffage.
Il peut cependant é galement ê tre exploité e avec un circuit de chauffage.
Il doit garantir que tous les radiateurs puissent ê tre alimenté s en eau chaude en fonction de leur besoin à chaque point de fonctionnement.
L'é quilibrage se fait via des raccords de ré glage ajustables.
Le banc d'essai contient des composants du commerce.
Il contient trois sous-circuits de chauffage avec radiateurs, vannes thermostatiques et pompe de circulation.
Chaque circuit peut ê tre fermé .
Une fois remplie, il est indé pendant du ré seau d'eau ou des raccordements d'entré e de circuit de chauffage et de retour de circuit de chauffage.
Il peut cependant é galement ê tre exploité e avec un circuit de chauffage.
Contenu didactique / Essais
- ré sistance variable du ré seau de conduites

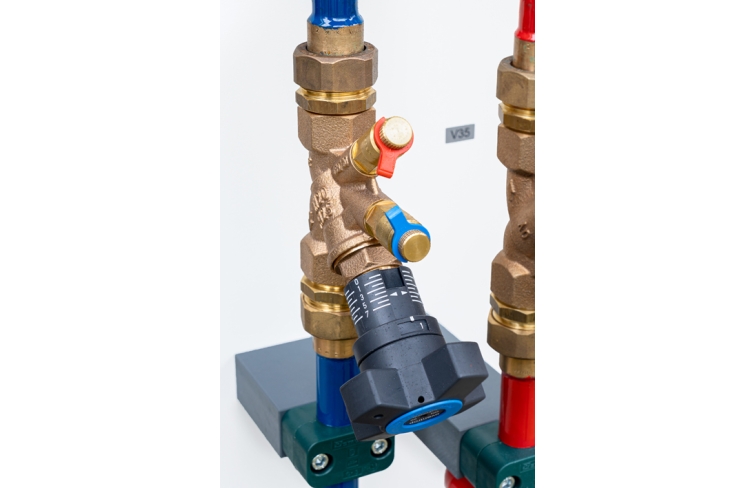

- vanne d'é quilibrage

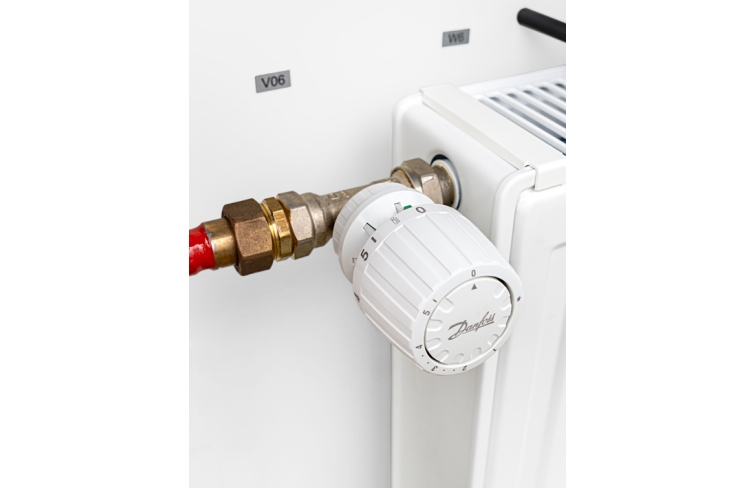

- vanne thermostatique pré ajustable
- soupape de dé charge à pression diffé rentielle
Les grandes lignes
- é quilibrage d'une installation de chauffage
- alimentation en eau par raccords rapides
Les caracté ristiques techniques
Pompe
- puissance absorbé e: 60W
- dé bit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
6 vannes d'é quilibrage: PN 16
Plages de mesure
- dé bit: 1x 30...320L/h, 4x 50...640L/h
- tempé rature: 1x -50...300º C
230V, 50Hz, 1 phase
- ré sistance variable du ré seau de conduites
- vanne d'é quilibrage
- vanne thermostatique pré ajustable
- soupape de dé charge à pression diffé rentielle
Les grandes lignes
- é quilibrage d'une installation de chauffage
- alimentation en eau par raccords rapides
Les caracté ristiques techniques
Pompe
- puissance absorbé e: 60W
- dé bit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
6 vannes d'é quilibrage: PN 16
Plages de mesure
- dé bit: 1x 30...320L/h, 4x 50...640L/h
- tempé rature: 1x -50...300º C
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 2250x750x1790mm
Poids: env. 210kg
Liste de livraison
1 banc d'essai
1 thermomè tre
1 mode d'emploi
Lxlxh: 2250x750x1790mm
Poids: env. 210kg
Liste de livraison
1 banc d'essai
1 thermomè tre
1 mode d'emploi
