Ref: EWTGUHL351
HL 351 Unité de démonstration d'une chaudière de chauffage (Réf. 065.35100)
Avec mesures de température
Riched20 10.0.19041\viewkind4\uc1

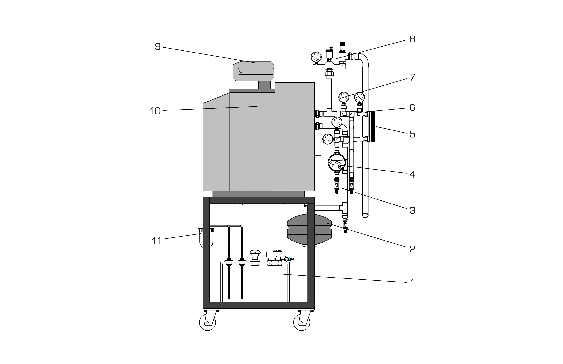

d\fs16\lang1036 Lorsque l'eau de la chaudière a atteint la température préajustée, différents régimes peuvent être choisis en modifiant la pression du fioul.
Un circuit chauffant fixe, avec un échangeur de chaleur à plaques, simule le circuit de chauffage de l'habitation.
Via des raccordements d'eau de refroidissement, la chaleur générée peut être évacuée, permettant un fonctionnement continu.
La quantité de chaleur évacuée peut être calculée.
La paroi arrière de la chaudière comporte des raccords pour un circuit de chauffage externe.
De la sorte, le banc d'essai HL 351 peut être étendu avec d'autres panneaux d'exercice de la série HL pour former une installation de chauffage complète.
d\fs16\lang1036 Lorsque l'eau de la chaudière a atteint la température préajustée, différents régimes peuvent être choisis en modifiant la pression du fioul.
Un circuit chauffant fixe, avec un échangeur de chaleur à plaques, simule le circuit de chauffage de l'habitation.
Via des raccordements d'eau de refroidissement, la chaleur générée peut être évacuée, permettant un fonctionnement continu.
La quantité de chaleur évacuée peut être calculée.
La paroi arrière de la chaudière comporte des raccords pour un circuit de chauffage externe.
De la sorte, le banc d'essai HL 351 peut être étendu avec d'autres panneaux d'exercice de la série HL pour former une installation de chauffage complète.
Contenu didactique / Essais
- fonctionnement d'un brûleur à fioul
- fonctionnement d'une chaudière de chauffage avec un brûleur à fioul
- ajustage du brûleur pendant le fonctionnement
- mesures de températures à différents endroits de la chambre de combustion
- calcul de la puissance calorifique d'une chaudière de chauffage
- fonctionnement d'un échangeur de chaleur à plaques
- evolution de température dans le temps dans un échangeur de chaleur à plaques
Les grandes lignes
- Banc d'essai pour brûleur à fioul
- Réservoir de fioul transparent
- Peut être complétée en une installation de chauffage complète
Les caractéristiques techniques
Chaudière
- puissance nominale: 17...21kW
- unité de régulation avec limiteur de température
Brûleur
- puissance nominale: env. 18kW
Pompe
- puissance absorbée: 70W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
Echangeur de chaleur à plaques
- capacité: 3kW
- 10 plaques
Groupe de sécurité de la chaudière suivant DIN 4751
- 2,5bar
- 50kW
Réservoir de fioul: 15L
Compteur d'eau: 2,5m³/h
Plages de mesure
- température: 4x 0...120ºC
- fonctionnement d'un brûleur à fioul
- fonctionnement d'une chaudière de chauffage avec un brûleur à fioul
- ajustage du brûleur pendant le fonctionnement
- mesures de températures à différents endroits de la chambre de combustion
- calcul de la puissance calorifique d'une chaudière de chauffage
- fonctionnement d'un échangeur de chaleur à plaques
- evolution de température dans le temps dans un échangeur de chaleur à plaques
Les grandes lignes
- Banc d'essai pour brûleur à fioul
- Réservoir de fioul transparent
- Peut être complétée en une installation de chauffage complète
Les caractéristiques techniques
Chaudière
- puissance nominale: 17...21kW
- unité de régulation avec limiteur de température
Brûleur
- puissance nominale: env. 18kW
Pompe
- puissance absorbée: 70W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
Echangeur de chaleur à plaques
- capacité: 3kW
- 10 plaques
Groupe de sécurité de la chaudière suivant DIN 4751
- 2,5bar
- 50kW
Réservoir de fioul: 15L
Compteur d'eau: 2,5m³/h
Plages de mesure
- température: 4x 0...120ºC
Informations logistiques
Dimensions et poids
Lxlxh: 1510x810x1620mm
Poids: env. 230kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Raccord d'eau, drain
Ventilation, évacuation des gaz d'échappement requises
Liste de livraison
1 banc d'essai
1 mode d'emploi
Lxlxh: 1510x810x1620mm
Poids: env. 230kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Raccord d'eau, drain
Ventilation, évacuation des gaz d'échappement requises
Liste de livraison
1 banc d'essai
1 mode d'emploi
Poids: 230 Kg Delai de livraison estimé : 16 semaines
