Ref: EWTGUHL352
HL 352 Banc d'essais d'une chaudière avec ballon d'eau chaude (Réf. 065.35200)
Avec interface PC USB et logiciel . Visualisation flamme, pour brûleur fioul, gaz naturel, propane
Les installations de chauffage central à eau chaude utilisent des brûleurs à gaz ou à fioul pour la production de chaleur.
Les brûleurs transforment l´énergie chimique des combustibles en énergie thermique.
Les brûleurs se distinguent principalement par leur construction.
Parmi les brûleurs à fioul, on trouve p.ex. le brûleur à vaporisation de fioul, ou le brûleur à flamme bleue.
Les brûleurs à gaz peuvent avoir la forme de brûleurs pulsés qui sont optimisés pour différents gaz selon le fluide de chauffage.
Le banc d´ essai HL 352 permet d´étudier les brûleurs à gaz et à fioul, et de comparer leurs bilans thermiques.

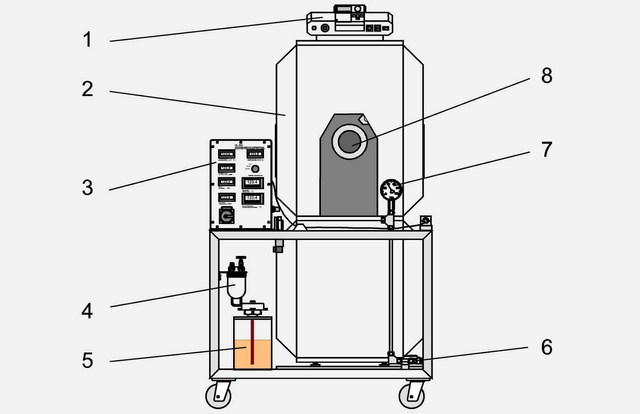

Le banc d´ essai est constitué d´ une chaudière de chauffage, d´ un régulateur de chauffage et d´ un chauffe-eau sanitaire.

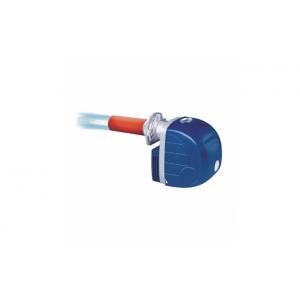

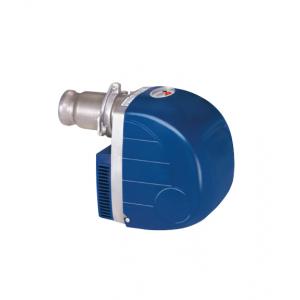

Comme brûleurs, on dispose des accessoires HL 352.01 Brûleur à fioul, HL 352.02 Brûleur à gaz naturel et HL 352.03 Brûleur à gaz propane.
Le gaz de fumée peut être étudié en utilisant le HL 860 Appareil d´ analyse des fumées.
Le banc d´ essai est fourni avec un réservoir de fioul de chauffage.
Le corps de la chaudière a la particularité d´être pourvu d´ une fenêtre qui permet d´ observer la flamme et d´évaluer spontanément le bon ajustage du brûleur.
Le banc d´ essai est équipé des dispositifs de sécurité prescrits.
Un réservoir d´ eau sanitaire chauffé sert de deuxième consommateur de chaleur.

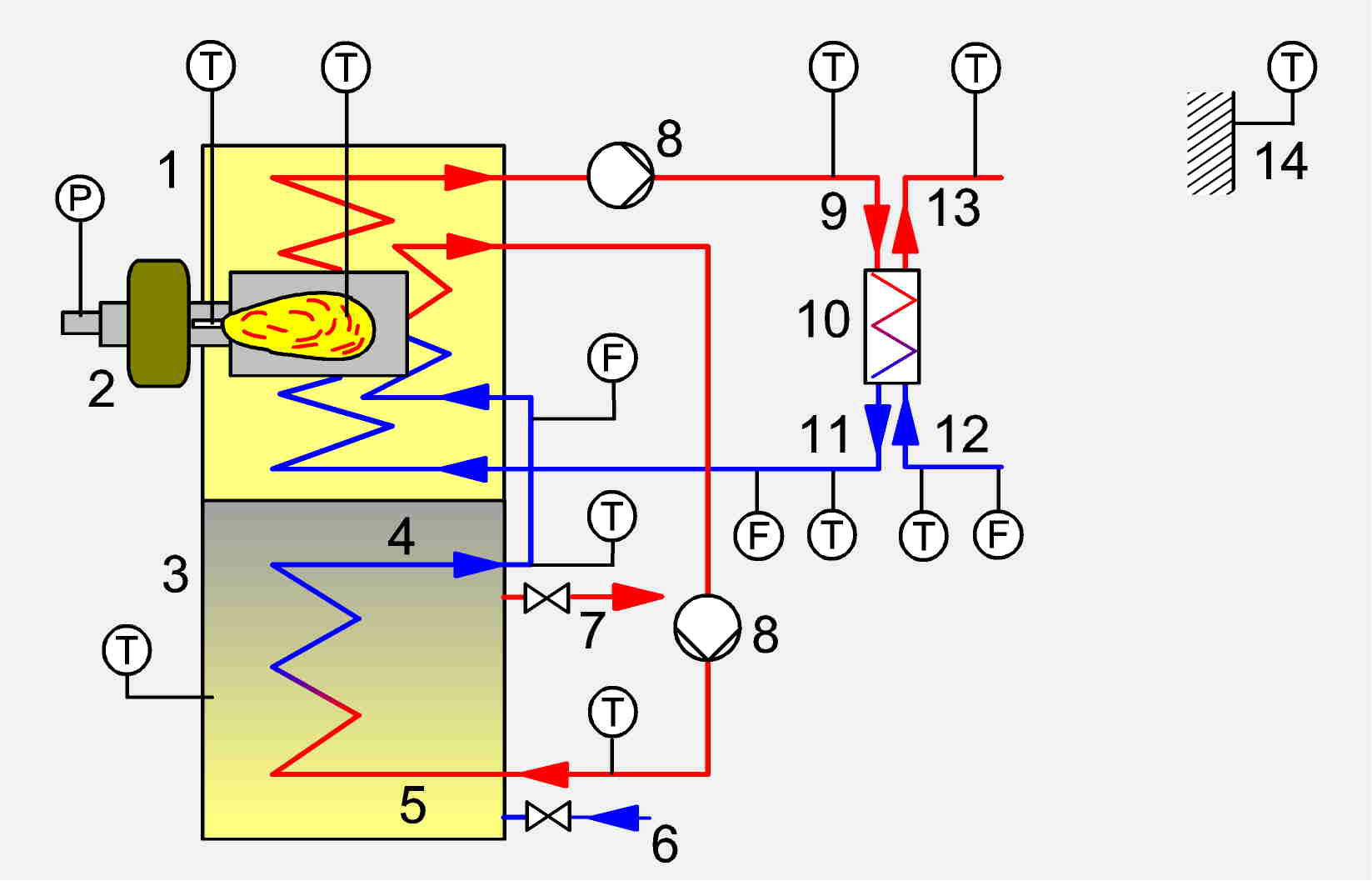

Outre la pression du fioul, toutes les températures pertinentes, les débits d´ eau, ainsi que la température de la chambre de combustion, sont mesurés.
Les données de mesure permettent d´établir un bilan thermique et de calculer l´ efficacité énergétique.
Un circuit chauffant intégré avec un échangeur de chaleur à plaques simule un circuit de chauffage.

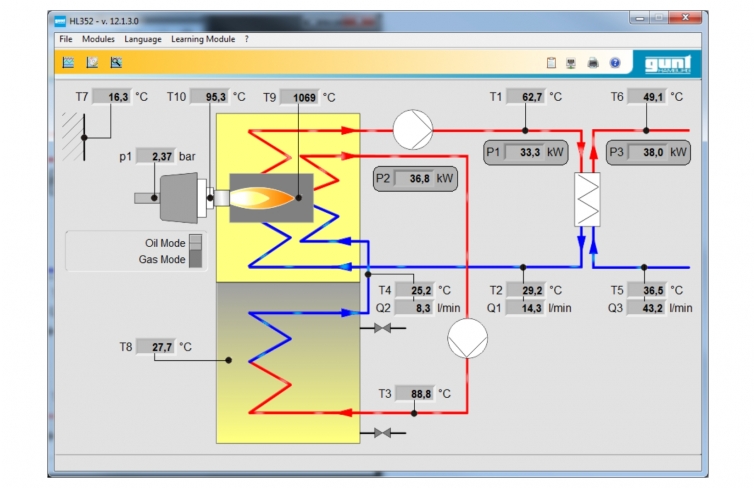

Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Les brûleurs transforment l´énergie chimique des combustibles en énergie thermique.
Les brûleurs se distinguent principalement par leur construction.
Parmi les brûleurs à fioul, on trouve p.ex. le brûleur à vaporisation de fioul, ou le brûleur à flamme bleue.
Les brûleurs à gaz peuvent avoir la forme de brûleurs pulsés qui sont optimisés pour différents gaz selon le fluide de chauffage.
Le banc d´ essai HL 352 permet d´étudier les brûleurs à gaz et à fioul, et de comparer leurs bilans thermiques.
Le banc d´ essai est constitué d´ une chaudière de chauffage, d´ un régulateur de chauffage et d´ un chauffe-eau sanitaire.
Comme brûleurs, on dispose des accessoires HL 352.01 Brûleur à fioul, HL 352.02 Brûleur à gaz naturel et HL 352.03 Brûleur à gaz propane.
Le gaz de fumée peut être étudié en utilisant le HL 860 Appareil d´ analyse des fumées.
Le banc d´ essai est fourni avec un réservoir de fioul de chauffage.
Le corps de la chaudière a la particularité d´être pourvu d´ une fenêtre qui permet d´ observer la flamme et d´évaluer spontanément le bon ajustage du brûleur.
Le banc d´ essai est équipé des dispositifs de sécurité prescrits.
Un réservoir d´ eau sanitaire chauffé sert de deuxième consommateur de chaleur.
Outre la pression du fioul, toutes les températures pertinentes, les débits d´ eau, ainsi que la température de la chambre de combustion, sont mesurés.
Les données de mesure permettent d´établir un bilan thermique et de calculer l´ efficacité énergétique.
Un circuit chauffant intégré avec un échangeur de chaleur à plaques simule un circuit de chauffage.
Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais
- composition et comportement en fonctionnement d'une chaudière
- fonctionnement d'une chaudière avec brûleurs (3 différents brûleurs disponibles comme accessoires)
- modification des ajustages en cours de fonctionnement et observation des effets sur la flamme
- mesures de températures à différents endroits de la chambre de combustion
- mesures de pression du gasoil sur le brûleur et observation des effets des modifications sur la flamme
- analyse des effets du préchauffage du gasoil
- calcul de la puissance calorifique d'une chaudière
- fonctionnement/profil de température d'un échangeur de chaleur à plaques
Les grandes lignes
- banc d'essai pour brûleur à gaz, à gaz propane et gasoil
- equipé d'origine d'un ballon d'eau chaude
- fenêtre pour l'observation de la flamme
- composition et comportement en fonctionnement d'une chaudière
- fonctionnement d'une chaudière avec brûleurs (3 différents brûleurs disponibles comme accessoires)
- modification des ajustages en cours de fonctionnement et observation des effets sur la flamme
- mesures de températures à différents endroits de la chambre de combustion
- mesures de pression du gasoil sur le brûleur et observation des effets des modifications sur la flamme
- analyse des effets du préchauffage du gasoil
- calcul de la puissance calorifique d'une chaudière
- fonctionnement/profil de température d'un échangeur de chaleur à plaques
Les grandes lignes
- banc d'essai pour brûleur à gaz, à gaz propane et gasoil
- equipé d'origine d'un ballon d'eau chaude
- fenêtre pour l'observation de la flamme
Caractéristiques techniques
Chaudière
- puissance nominale: 18kW
- régulateur avec limiteur de température
Pompe de circulation
- puissance absorbée max.: 70W
- débit de refoulement max.: 45L/min
- hauteur de refoulement max.: 4m
Échangeur de chaleur à plaques: 10 plaques
Groupe de sécurité pour chaudières selon DIN 4751
- 3bar
- 50kW
Chauffe-eau sanitaire: 160L
Réservoir de fioul transparent: 15L
Plages de mesure
- pression du fioul: 0...16bar
- pression du gaz (buse): 0...10mbar
- température: 1x 0...1.500ºC / 9x 0...100ºC
- débit: 3...60L/min (eau)
- débit: 0...40L/min (huile)
230V, 50Hz, 1 phase
Chaudière
- puissance nominale: 18kW
- régulateur avec limiteur de température
Pompe de circulation
- puissance absorbée max.: 70W
- débit de refoulement max.: 45L/min
- hauteur de refoulement max.: 4m
Échangeur de chaleur à plaques: 10 plaques
Groupe de sécurité pour chaudières selon DIN 4751
- 3bar
- 50kW
Chauffe-eau sanitaire: 160L
Réservoir de fioul transparent: 15L
Plages de mesure
- pression du fioul: 0...16bar
- pression du gaz (buse): 0...10mbar
- température: 1x 0...1.500ºC / 9x 0...100ºC
- débit: 3...60L/min (eau)
- débit: 0...40L/min (huile)
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1000x1440x1920mm
Poids: env. 377kg
Necessaire au fonctionnement
raccord d´ eau, drain, ventilation, évacuation des gaz d´échappement, PC avec Windows
Liste de livraison
1 banc d'essai sans brûleur
1 CD avec logiciel GUNT + câble USB
1 mode d'emploi
Lxlxh: 1000x1440x1920mm
Poids: env. 377kg
Necessaire au fonctionnement
raccord d´ eau, drain, ventilation, évacuation des gaz d´échappement, PC avec Windows
Liste de livraison
1 banc d'essai sans brûleur
1 CD avec logiciel GUNT + câble USB
1 mode d'emploi
