HL 530 Chaudière murale 18 kW à double fonction (chauffage/eau chaude) à gaz (065.53000)
HL 530 illustre le fonctionnement d'une chaudière murale à double service (chauffage/eau chaude) à gaz.

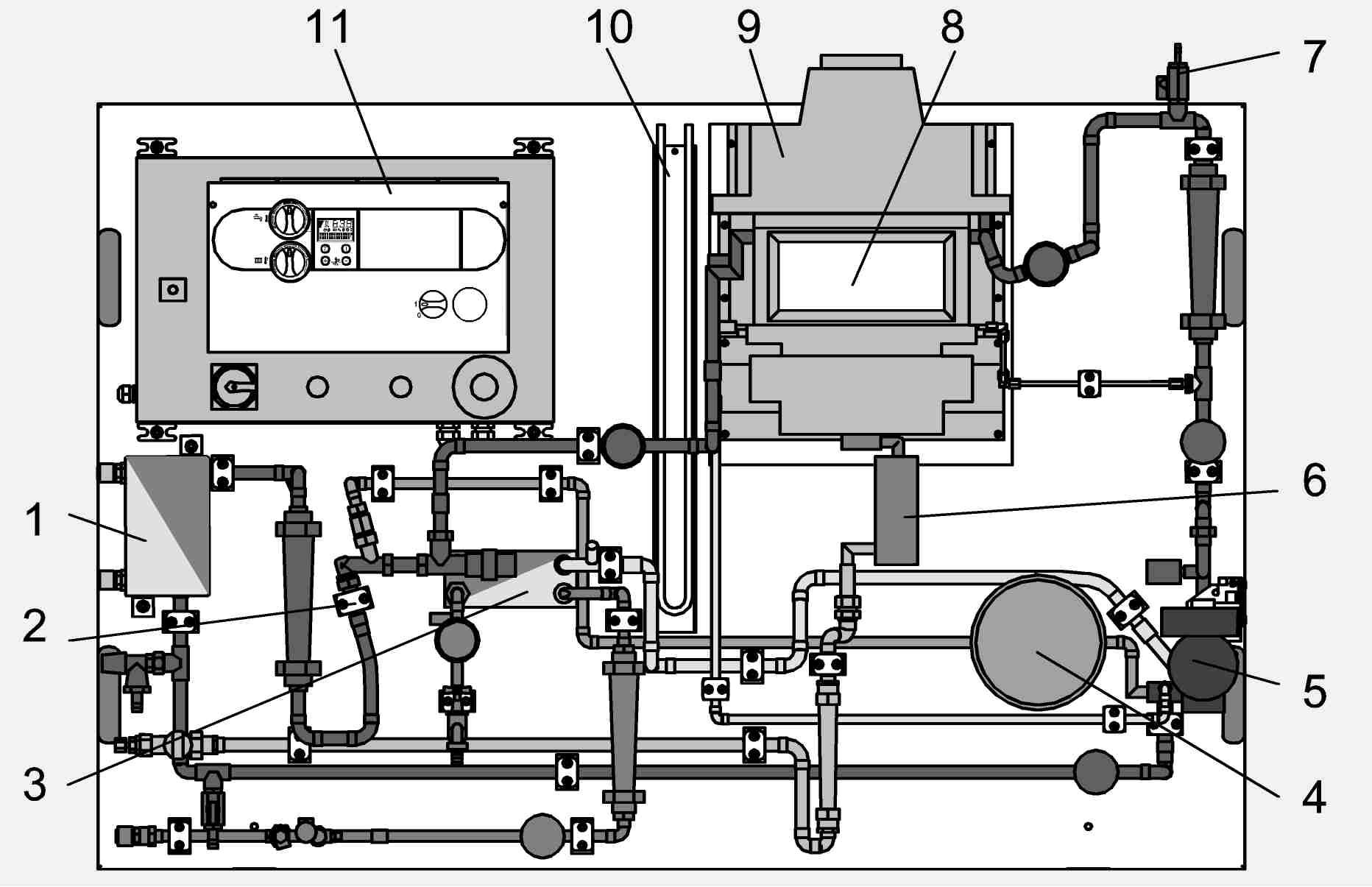

Les composants principaux de la chaudière murale à gaz sont disposés de manière claire sur un panneau afin de faciliter la compréhension.

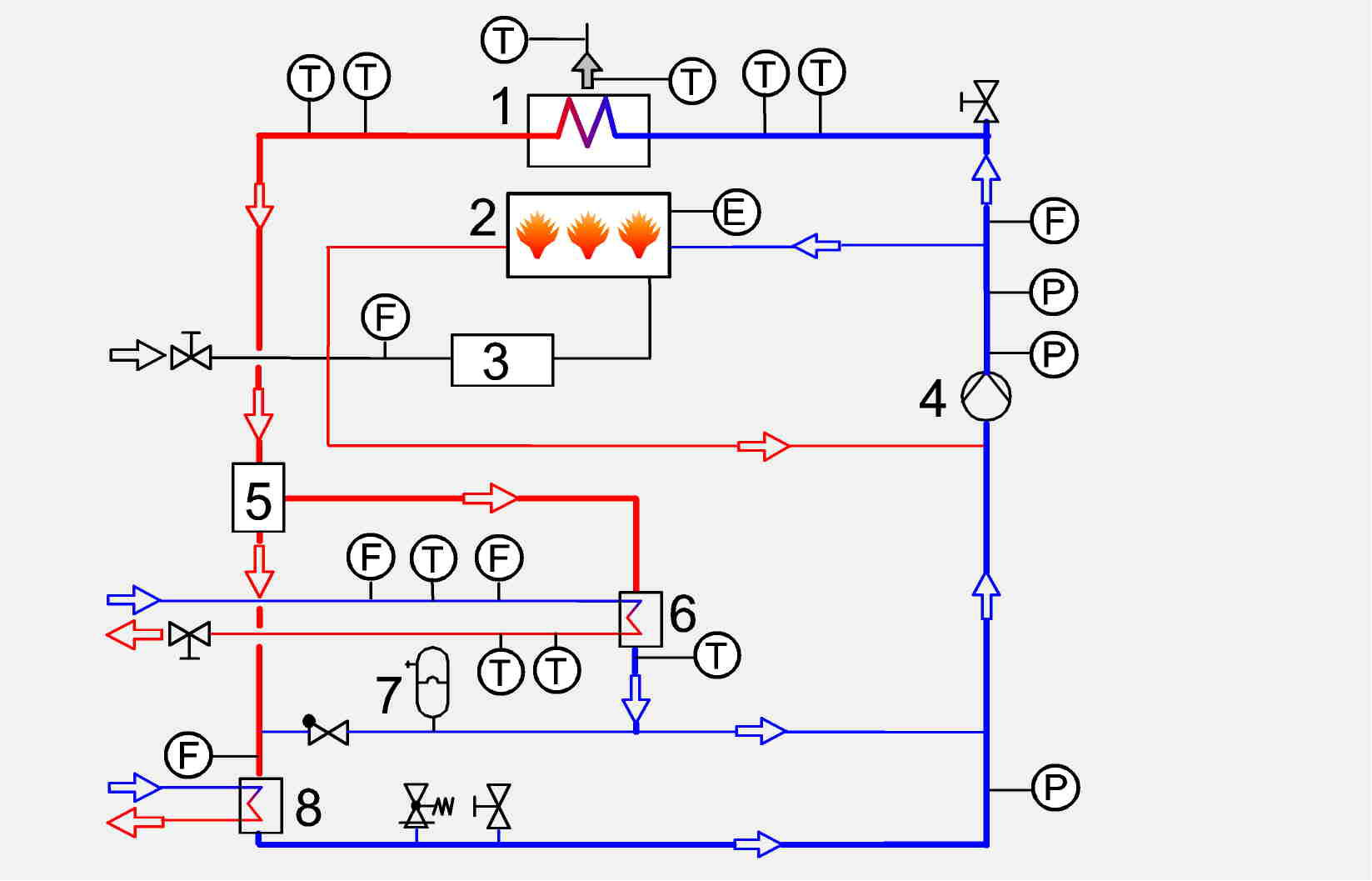

Un schéma de processus système met en plus le fonctionnement en évidence.
HL 530 permet la démonstration d'un circuit de chauffage ainsi que la visualisation de la préparation de l'eau chaude sanitaire.
Un radiateur est simulé par un échangeur de chaleur à plaques.
Comme charge calorifique, on envoie de l'eau froide à travers l'échangeur de chaleur.
Une fenêtre permet d'observer la flamme de gaz dans le brûleur.
Des thermomètres incorporés et des débitmètres permettent d'enregistrer des valeurs de mesure pour la détermination de la puissance et du rendement.
L'appareil fonctionne au gaz liquéfié (propane), et est donc indépendant de tuyauteries de gaz préinstallées.
Les composants principaux de la chaudière murale à gaz sont disposés de manière claire sur un panneau afin de faciliter la compréhension.
Un schéma de processus système met en plus le fonctionnement en évidence.
HL 530 permet la démonstration d'un circuit de chauffage ainsi que la visualisation de la préparation de l'eau chaude sanitaire.
Un radiateur est simulé par un échangeur de chaleur à plaques.
Comme charge calorifique, on envoie de l'eau froide à travers l'échangeur de chaleur.
Une fenêtre permet d'observer la flamme de gaz dans le brûleur.
Des thermomètres incorporés et des débitmètres permettent d'enregistrer des valeurs de mesure pour la détermination de la puissance et du rendement.
L'appareil fonctionne au gaz liquéfié (propane), et est donc indépendant de tuyauteries de gaz préinstallées.
Contenu didactique / Essais
- apprendre à connaître le fonctionnement d'une chaudière murale à double service (chauffage/eau chaude)
- compréhension d'un circuit de chauffage
- préparation de l´ eau chaude sanitaire
- mesure de pressions de gaz sur une chaudière murale à gaz
- détermination de la puissance et du rendement
Les grandes lignes
- composants disposés de manière claire d'une chaudière murale à double service (chauffage/eau chaude) typique
- circuits séparés de chauffage des locaux et de préparation d'eau chaude sanitaire
- fenêtre pour observation de la flamme
- instrumentation supplémentaire pour bilans énergétiques
- apprendre à connaître le fonctionnement d'une chaudière murale à double service (chauffage/eau chaude)
- compréhension d'un circuit de chauffage
- préparation de l´ eau chaude sanitaire
- mesure de pressions de gaz sur une chaudière murale à gaz
- détermination de la puissance et du rendement
Les grandes lignes
- composants disposés de manière claire d'une chaudière murale à double service (chauffage/eau chaude) typique
- circuits séparés de chauffage des locaux et de préparation d'eau chaude sanitaire
- fenêtre pour observation de la flamme
- instrumentation supplémentaire pour bilans énergétiques
Caractéristiques techniques
Chaudière murale à gaz
- puissance calorifique nominale: 8,9...18kW
- rendement normalisé à la charge nominale: 93%
- température d'entrée circuit de chauffage max. (ajustable): 82...87ºC
- plage de température de l'eau chaude:30...65ºC
- pression de service admissible
-- côté chauffage: 3bar
-- côté eau chaude: 10bar
- température des fumées: 90...125ºC
Vase d´ expansion
- capacité: 2L
- pression d'alimentation: 1,5bar
230V, 50Hz, 1 phase
Chaudière murale à gaz
- puissance calorifique nominale: 8,9...18kW
- rendement normalisé à la charge nominale: 93%
- température d'entrée circuit de chauffage max. (ajustable): 82...87ºC
- plage de température de l'eau chaude:30...65ºC
- pression de service admissible
-- côté chauffage: 3bar
-- côté eau chaude: 10bar
- température des fumées: 90...125ºC
Vase d´ expansion
- capacité: 2L
- pression d'alimentation: 1,5bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1650x700x1900mm
Poids: env. 115kg
Necessaire au fonctionnement
Gaz propane: 1,72kg/h, 50mbar
Raccordement d'eau, drain
Ventilation et évacuation des gaz d´échappement
Liste de livraison
1 banc d´ essai
1 notice
Lxlxh: 1650x700x1900mm
Poids: env. 115kg
Necessaire au fonctionnement
Gaz propane: 1,72kg/h, 50mbar
Raccordement d'eau, drain
Ventilation et évacuation des gaz d´échappement
Liste de livraison
1 banc d´ essai
1 notice
Poids: 110 Kg
