Ref: EWTGUHL500

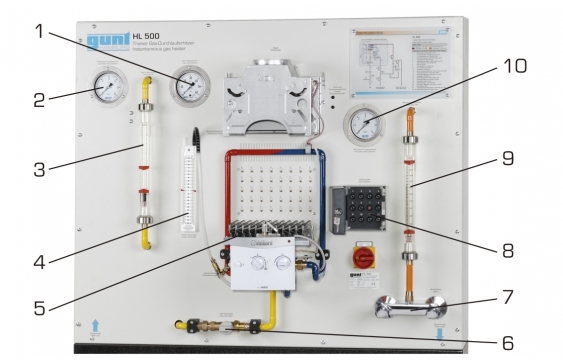

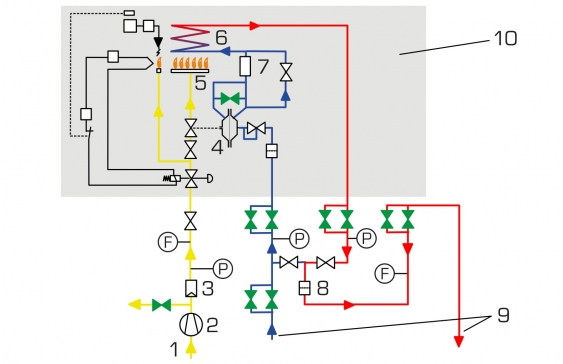

HL 500 Chauffe-eau à gaz alimenté en air, simulation de flamme, 12 pannes (065.50000)
Afin de mettre en évidence la structure de l´ appareil, on a enlevé l´ enveloppe et l´échangeur de chaleur du chauffe-eau.
Pour des raisons de sécurité, l´ installation fonctionne à l´ air.
Les flammes du brûleur sont simulées par des LED.
Une pompe à diaphragme avec régulateur de pression génère l´ air comprimé nécessaire au fonctionnement.
Toutes les fonctions de sécurité nécessaires telles que l´ allumage de la veilleuse, le détecteur de flammes avec thermocouple et le limiteur de température sont reproduites par voie électronique à l´ aide d´ un API.
Un circuit de défaut commandé par API permet de simuler au total douze pannes différentes.
Pour des raisons de sécurité, l´ installation fonctionne à l´ air.
Les flammes du brûleur sont simulées par des LED.
Une pompe à diaphragme avec régulateur de pression génère l´ air comprimé nécessaire au fonctionnement.
Toutes les fonctions de sécurité nécessaires telles que l´ allumage de la veilleuse, le détecteur de flammes avec thermocouple et le limiteur de température sont reproduites par voie électronique à l´ aide d´ un API.
Un circuit de défaut commandé par API permet de simuler au total douze pannes différentes.
Contenu didactique / Essais
- méthode volumétrique pour l´ ajustage du brûleur à gaz
- méthode de la pression de gicleur pour l´ ajustage du brûleur à gaz
- recherche de pannes
Les grandes lignes
- méthodes d´ ajustage du brûleur à gaz
- simulation de douze pannes
- méthode volumétrique pour l´ ajustage du brûleur à gaz
- méthode de la pression de gicleur pour l´ ajustage du brûleur à gaz
- recherche de pannes
Les grandes lignes
- méthodes d´ ajustage du brûleur à gaz
- simulation de douze pannes
Caractéristiques techniques
Chauffe-eau
- puissance calorifique nominale: 19,2kW
Pompe à diaphragme
- débit de refoulement max.: 70L/min
Régulateur de pression de gaz: 16...28mbar
Plages de mesure
pression:
- 0...6bar (eau)
- 0...60mbar (gaz)
pression différentielle: 10-0-10mbar
débit:
- 0,75...7Nm3/h (gaz)
- 75...1000L/h (eau)
230V, 50Hz, 1 phase
Chauffe-eau
- puissance calorifique nominale: 19,2kW
Pompe à diaphragme
- débit de refoulement max.: 70L/min
Régulateur de pression de gaz: 16...28mbar
Plages de mesure
pression:
- 0...6bar (eau)
- 0...60mbar (gaz)
pression différentielle: 10-0-10mbar
débit:
- 0,75...7Nm3/h (gaz)
- 75...1000L/h (eau)
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1650x800x1850mm
Poids: env. 100kg
Necessaire au fonctionnement
raccord d´ eau, drain
Liste de livraison
1 banc d´ essai
1 jeu de flexibles
1 notice
Lxlxh: 1650x800x1850mm
Poids: env. 100kg
Necessaire au fonctionnement
raccord d´ eau, drain
Liste de livraison
1 banc d´ essai
1 jeu de flexibles
1 notice
Poids: 100 Kg
