Ref: EWTGUHL358
HL 358 Brûleur à gaz à air soufflé avec simulation du gaz par compresseur intégré (Réf. 065.35800)

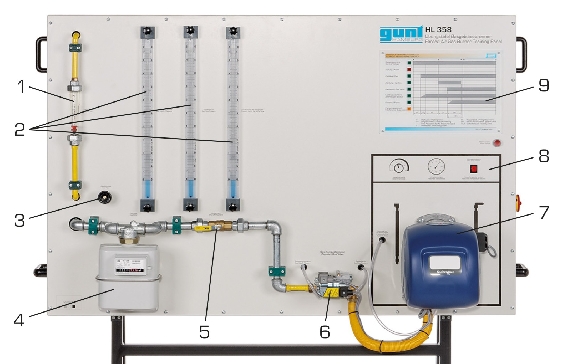

Le banc d'essai contient un brûleur à gaz à air soufflé du commerce.

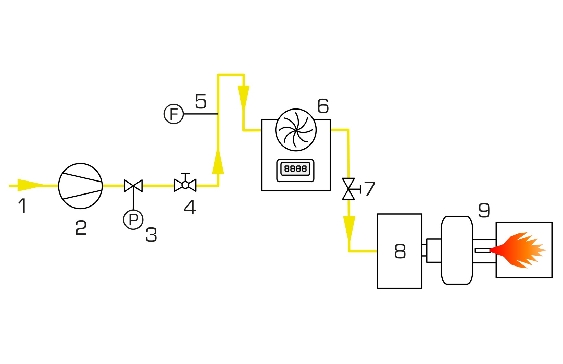

Les composants d'un système réglé de gaz sont rassemblés en un bloc compact.
Le fonctionnement du brûleur est simulé à l'aide d'air comprimé, ce qui permet une utilisation sans danger dans des locaux de formation.
L'air comprimé est fourni par un petit compresseur intégré.
Les composants d'un système réglé de gaz sont rassemblés en un bloc compact.
Le fonctionnement du brûleur est simulé à l'aide d'air comprimé, ce qui permet une utilisation sans danger dans des locaux de formation.
L'air comprimé est fourni par un petit compresseur intégré.
Contenu didactique / Essais
- familiarisation avec les composants d'une installation de chauffage
- mise en marche d'un brûleur à gaz
- ajustage de la charge nominale sur un brûleur à gaz
- analyse et élimination des pannes
- calcul du débit de gaz / du volume de service
Les grandes lignes
- ajustage de la charge nominale conforme à la pratique
- affichage des pressions de service essentielles
- affichage du processus de commande du brûleur
- fonctionnement sans danger grâce au service avec de l'air
- familiarisation avec les composants d'une installation de chauffage
- mise en marche d'un brûleur à gaz
- ajustage de la charge nominale sur un brûleur à gaz
- analyse et élimination des pannes
- calcul du débit de gaz / du volume de service
Les grandes lignes
- ajustage de la charge nominale conforme à la pratique
- affichage des pressions de service essentielles
- affichage du processus de commande du brûleur
- fonctionnement sans danger grâce au service avec de l'air
Caractéristiques techniques
Brûleur à gaz
- classe de puissance: 15...45kW
Régulateur de pression de gaz
- pression d'entrée: 0,4bar
- pression de sortie: 0,04bar
Pompe à diaphragme
- puissance absorbée: 70W
- débit de refoulement max.: 70L/min, 230mbar
Planges de mesure
- débit d'air: 0,5...5,5Nm^3^/h
- pression: 3x 0...50mbar
230V, 50Hz, 1 phase
Brûleur à gaz
- classe de puissance: 15...45kW
Régulateur de pression de gaz
- pression d'entrée: 0,4bar
- pression de sortie: 0,04bar
Pompe à diaphragme
- puissance absorbée: 70W
- débit de refoulement max.: 70L/min, 230mbar
Planges de mesure
- débit d'air: 0,5...5,5Nm^3^/h
- pression: 3x 0...50mbar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1750x700x1850mm
Poids: env. 120kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d'essai
1 CD avec fichier Excel
1 jeu d'outils
1 mode d'emploi
Lxlxh: 1750x700x1850mm
Poids: env. 120kg
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc d'essai
1 CD avec fichier Excel
1 jeu d'outils
1 mode d'emploi
Poids: 120 Kg Delai de livraison estimé : 16 semaines
