HL 102 Pertes de charge dans 4 tuyaux différents, longueur, diamètre, rugosité (réf. 065.10200)
La perte de charge dépend directement de la rugosité de la surface de la paroi interne du tuyau et donc du matériau utilisé.
En plus, la perte de charge est influencée par la vitesse de l'écoulement et par la surface de section traversée par l'écoulement.
Avec le HL 102, on étudie la perte de charge de fluides incompressibles dans des éléments de tuyauterie rectilignes entièrement traversés par un écoulement.
Le banc dessai est adapté à l'évaluation de l'influence de différents matériaux et diamètres sur l'écoulement.
Les éléments de tuyauterie utilisés sont similaires à ceux que l'on trouve dans le commerce pour le génie thermique ou le génie sanitaire.

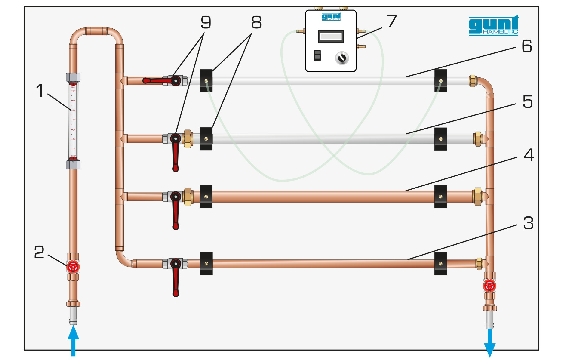

Le tableau sur lequel les éléments sont clairement disposés est fixé sur un cadre stable et mobile.

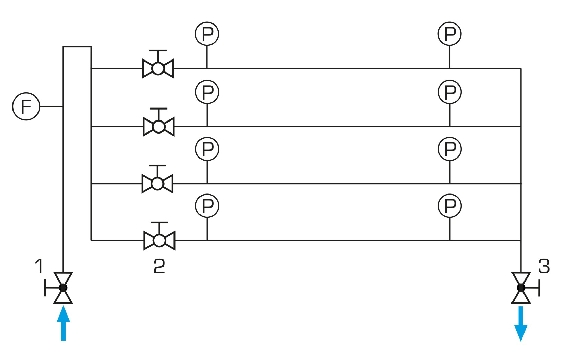

Quatre éléments de tuyauterie y sont montés, qui peuvent être sélectionnés individuellement par des robinets à tournant sphérique.
Le débit est ajusté à l'aide de soupapes au départ et au retour, et lu sur un rotamètre.
Les points de mesure de la pression dans le système de tuyauterie ont la forme de chambres annulaires et se trouvent entre le début et la fin des sections de mesure.
Ce qui permet d'assurer la précision des mesures de pression.

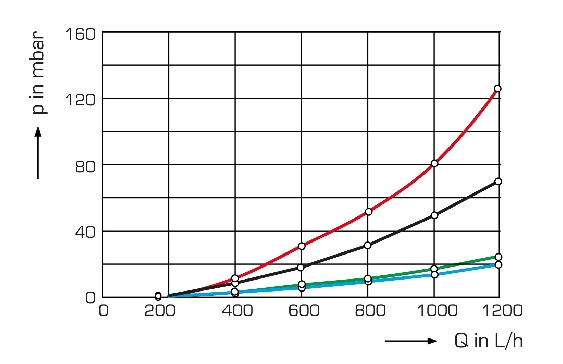

Les capteurs de mesure sont reliés par paires à un appareil de mesure de pression différentielle sur l'écran duquel on peut lire le différentiel de pression respectif.
- étude des pertes de charge dans des tuyaux traversés par un écoulement
-- mesure de la pression différentielle dans différentes sections de tuyau
-- influence exercée par des diamètres différents
-- influence exercée par différents matériaux et rugosités de surface
-- influence de la vitesse d'écoulement
-- comparaison entre l'expérience réalisée et le calcul
Les grandes lignes
- pertes de charge dans des conduites
- matériaux différents et diamètres divers
Section de tuyau, longueur de mesure: 1000mm
- section de tuyau 1: plastique transparent,diamètre: 20x1,5mm
- section de tuyau 2: acier, diamètre: 1/2"
- section de tuyau 3: cuivre, diamètre: 18x1mm
- section de tuyau 4: cuivre, diamètre: 15x1mm
Appareil de mesure de pression différentielle
Plages de mesure
- débit: 150...1600L/h
- pression différentielle: ±350mbar
Lxlxh: 1650x700x1850mm
Poids: env. 92kg
Necessaire au fonctionnement
raccord deau 1500L/h, drain
Liste de livraison
1 banc dessai
1 appareil de mesure de pression différentielle
1 jeu de flexibles
1 documentation didactique
