Ref: EWTGUHL210

HL 210 Visualisation des pertes de charge dans les tuyauteries, circuit fermé avec pompe (065.21000)

rétrécissements, coudes, robinetteries et éléments de tuyauterie.

Lors de l'écoulement d'eau au travers d'un système de tuyauterie, des résistances apparaissent sous l'effet de changements de direction, de robinetteries et du frottement du tuyau.
Les conditions d'écoulement dépendent directement de la géométrie des éléments de robinetterie ainsi que du nombre et du type des obstacles.
En plus, la vitesse d'écoulement joue un rôle décisif sur l'apparition de pertes de charge.
Le HL 210 permet d'étudier et de visualiser la distribution de la pression dans un système de tuyauterie.
Le banc dessai permet de vérifier de manière expérimentale l'influence de différents facteurs sur les pertes de charge dans des systèmes de tuyauterie réels.
Le rapport entre la caractéristique de la pompe et celle de l'installation est examiné au cours de l'essai.
Les éléments de tuyauterie utilisés sont similaires à ceux que l'on trouve dans le commerce pour le génie thermique ou le génie sanitaire.

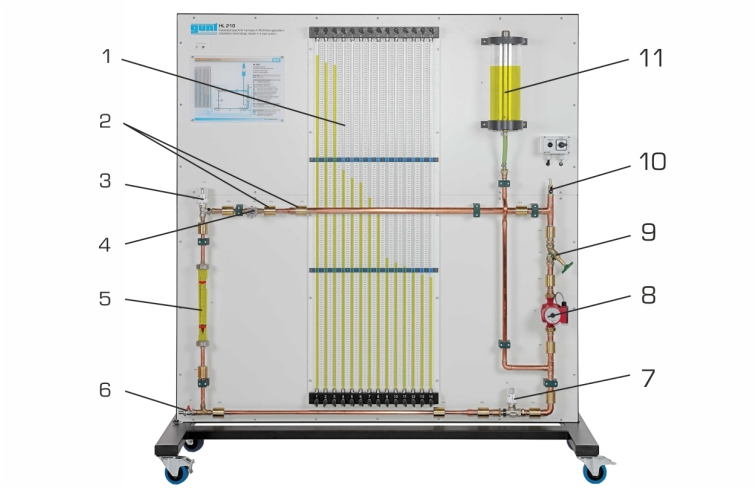

Le tableau sur lequel les éléments sont clairement disposés est fixé sur un cadre stable et mobile.
Le banc d'essai fonctionne indépendamment du réseau d'alimentation en eau et est équipé d'une pompe et d'un réservoir d'eau.

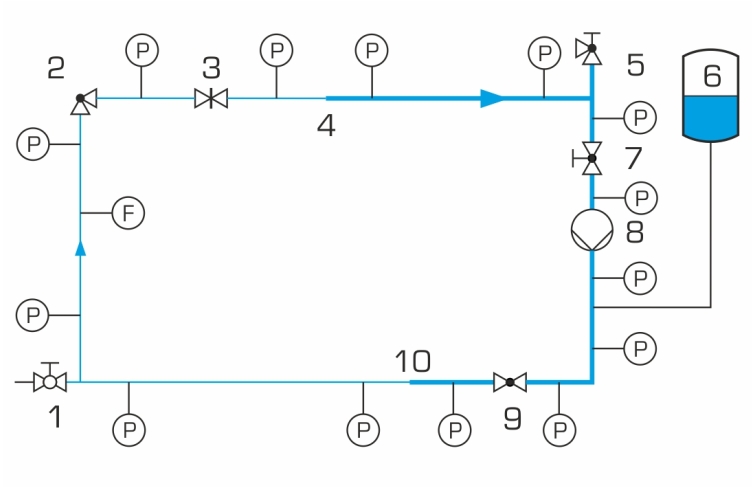

Des éléments de tuyauterie ayant différents rayons et des tuyaux droits avec des diamètres différents se trouvent dans un circuit d'eau fermé.
On y trouve en outre différentes soupapes standards du génie thermique.
Des points de mesure de la pression se trouvent entre les différents éléments, qui permettent de déterminer les pertes de charge de chaque élément de tuyauterie.

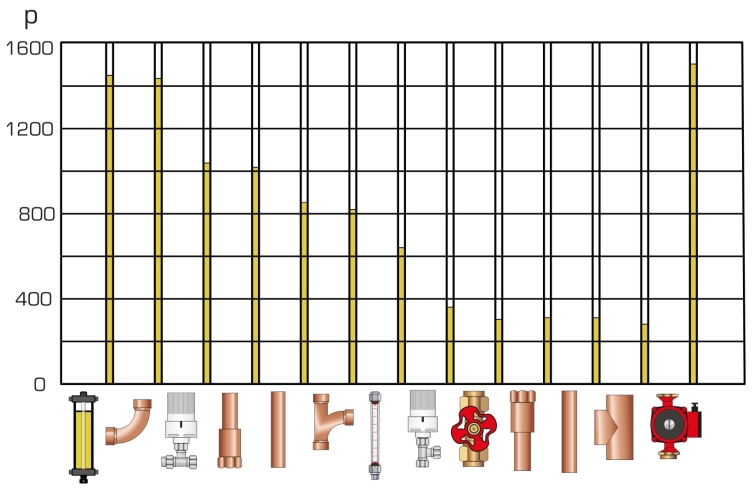

Les différentes pressions peuvent être lues en se servant de la hauteur de la colonne de liquide via le manomètre à tubes.
Le débit est enregistré et lu au moyen d'un rotamètre.

Contenu didactique / Essais

- évolution de la pression dans un système de tuyauterie fermé avec pompe de circulation
- influence du diamètre de tuyau, de la vitesse d'écoulement, des modifications de section et des obstacles installés dans le tuyau sur les pertes de charge
- détermination des caractéristiques de pompe, d'installation, et du point de fonctionnement

Les grandes lignes
- visualisation des pertes de charge
- comparaison des pertes de différents éléments de tuyauterie
- circuit d'eau fermé avec pompe de circulation

Les caractéristiques techniques
Pompe
- 3 étages
- débit de refoulement max.: 4,5m³/h
- hauteur de refoulement max.: 6m
Réservoir: env. 5L

Plages de mesure
- débit: 100...1000L/h
- pression: 1600mmCE

230V, 50Hz, 1 phase

Informations logistiques
Dimensions et poids
Lxlxh: 1900x700x2020mm
Poids: env. 140kg

Liste de livraison
1 banc d'essai
1 documentation didactique

Poids: 140 Kg
Delai de livraison estimé : 16 semaines
