HL 111 Visualisation des pertes dans des tuyaux droits (Réf. 065.11100)
Détermination des pertes de charge dans une section de tuyau ouverte
Les évolutions de la pression des fluides en écoulement ou au repos dans des conduites sont fondamentalement différentes l'une de l'autre.
À pression d'alimentation égale, des pertes apparaissent dans les fluides en écoulement suite au frottement du tuyau, pertes qui se manifestent par des pertes de charge; dans les fluides au repos au contraire, la pression statique dans les éléments de tuyauterie horizontaux reste constante.
Avec le HL 111, on visualise l'évolution de la pression des fluides incompressibles en écoulement et au repos dans des conduites.
Le banc d'essai permet d'expliquer des concepts tels que celui de la pression hydrostatique dans des liquides au repos ou en mouvement.

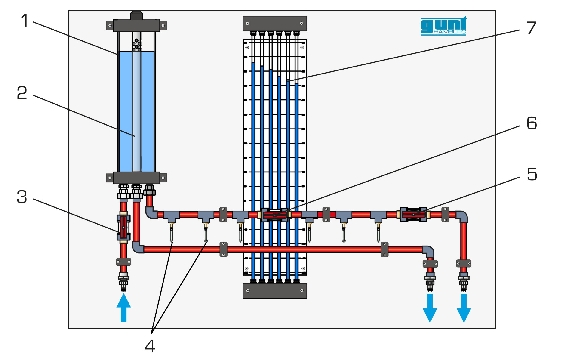

Le tableau sur lequel les éléments sont clairement disposés est fixé sur un cadre stable et mobile.

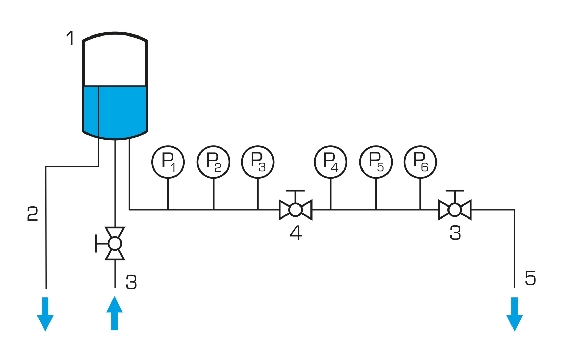

La pression d´ alimentation est produite par un réservoir élevé.
Afin d'assurer une pression d'alimentation constante, le réservoir est équipé d'un dispositif de réalimentation et d'un trop-plein.
Une section de mesure se trouve au niveau de l'évacuation du réservoir.
Le débit et donc la vitesse d'écoulement sont ajustables à deux points différents.
Six points de mesure de la pression sont disposés le long de la section de mesure.
Les différentes pressions peuvent être lues en se servant de la hauteur de la colonne de liquide via le manomètre à tubes.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
À pression d'alimentation égale, des pertes apparaissent dans les fluides en écoulement suite au frottement du tuyau, pertes qui se manifestent par des pertes de charge; dans les fluides au repos au contraire, la pression statique dans les éléments de tuyauterie horizontaux reste constante.
Avec le HL 111, on visualise l'évolution de la pression des fluides incompressibles en écoulement et au repos dans des conduites.
Le banc d'essai permet d'expliquer des concepts tels que celui de la pression hydrostatique dans des liquides au repos ou en mouvement.
Le tableau sur lequel les éléments sont clairement disposés est fixé sur un cadre stable et mobile.
La pression d´ alimentation est produite par un réservoir élevé.
Afin d'assurer une pression d'alimentation constante, le réservoir est équipé d'un dispositif de réalimentation et d'un trop-plein.
Une section de mesure se trouve au niveau de l'évacuation du réservoir.
Le débit et donc la vitesse d'écoulement sont ajustables à deux points différents.
Six points de mesure de la pression sont disposés le long de la section de mesure.
Les différentes pressions peuvent être lues en se servant de la hauteur de la colonne de liquide via le manomètre à tubes.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- pression hydrostatique
- pression d'écoulement
- perte de charge

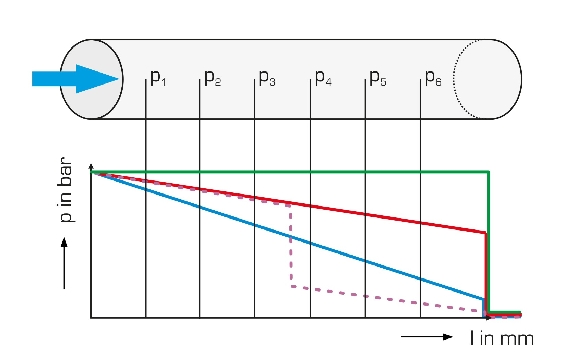

- représentation d'évolutions de pression
Les grandes lignes
- Pertes de charge dans un tuyau droit
- Visualisation de la pression hydrostatique et de la pression d'écoulement
- pression hydrostatique
- pression d'écoulement
- perte de charge
- représentation d'évolutions de pression
Les grandes lignes
- Pertes de charge dans un tuyau droit
- Visualisation de la pression hydrostatique et de la pression d'écoulement
Caractéristiques techniques
Réservoir: env. 8L
Manomètre à 6 tubes
Plage de mesure
- pression: -200...600mmCE
Réservoir: env. 8L
Manomètre à 6 tubes
Plage de mesure
- pression: -200...600mmCE
Informations logistiques
Dimensions et poids
Lxlxh: 1650x700x1850mm
Poids (total): env. 90kg
Necessaire au fonctionnement
Raccord d'eau, drain
Liste de livraison
1 banc d'essai
1 documentation didactique
Lxlxh: 1650x700x1850mm
Poids (total): env. 90kg
Necessaire au fonctionnement
Raccord d'eau, drain
Liste de livraison
1 banc d'essai
1 documentation didactique
Techniques > Thermique > Systemes domestiques de chauffage et ventilation > Essais fondamentaux de la technique du chauffage - panneaux d'étude
Techniques > Mécanique des fluides > Ecoulement stationnaire > Écoulement dans les systèmes de conduites
Poids: 90 Kg Delai de livraison estimé : 16 semaines
