HL 113 Pertes de charge dans 5 robinetteries différentes (065.11300)
robinet à tournant sphérique, soupape à tête inclinée, soupape droite, robinet-vanne d'arrêt
Des pertes de charge se produisent dans les systèmes de tuyauterie suite au frottement et aux turbulences.
Dans la pratique, des pertes de charge ont lieu suite à lutilisation de robinetteries darrêt dont il faut donc tenir compte lors du dimensionnement des réseaux de tuyauteries.
Avec le HL 113, on étudie les pertes de charge de différentes robinetteries darrêt.
Les éléments de tuyauterie utilisés sont similaires à ceux que lon trouve dans le commerce pour le génie thermique ou le génie sanitaire.

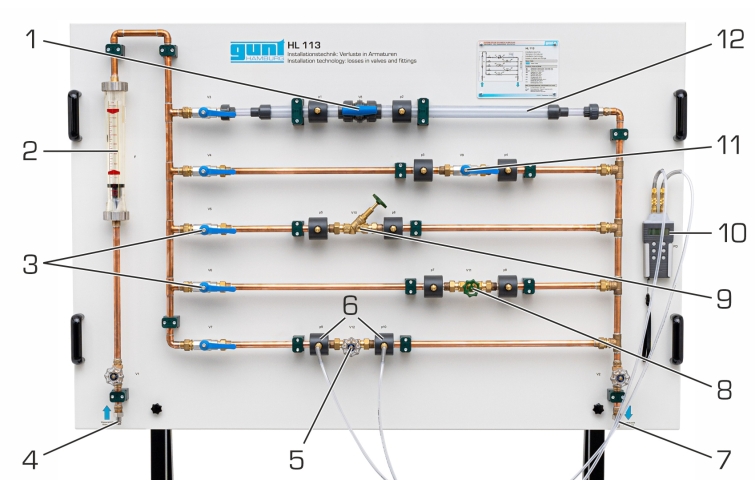

Le tableau sur lequel les éléments sont clairement disposés est fixé sur un cadre stable et mobile.

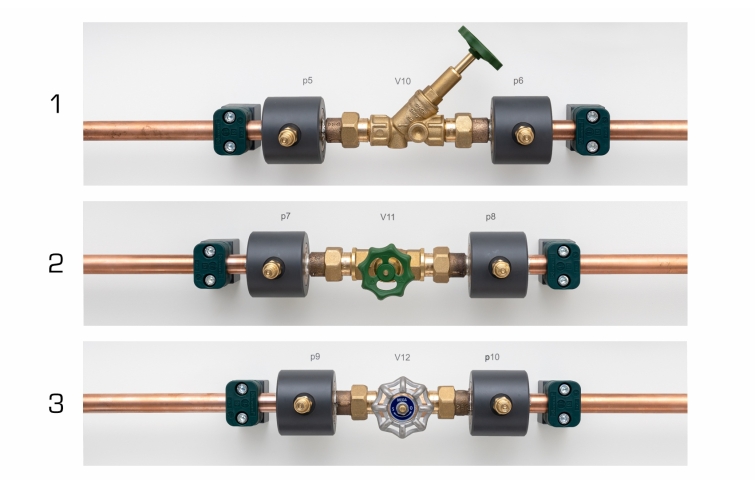

Le banc dessai comprend cinq sections de tuyau dans lesquelles sont montées différentes robinetteries darrêt.
Les sections de tuyau peuvent être sélectionnées individuellement au moyen de robinets à tournant sphérique.

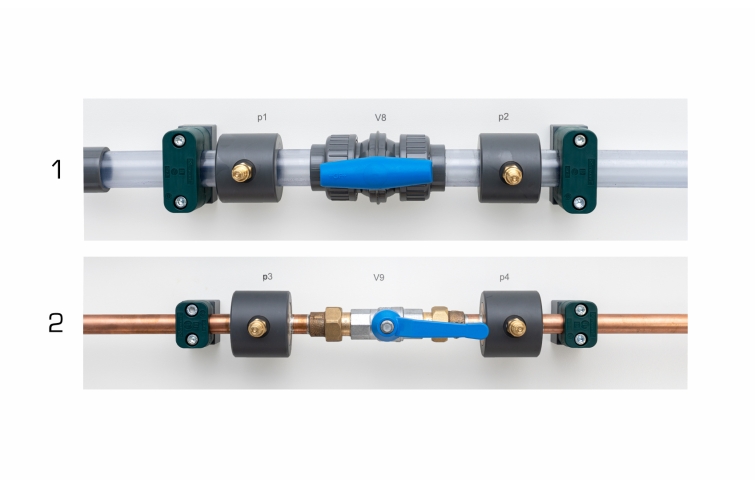

Afin de pouvoir observer les conditions découlement avant et après une robinetterie darrêt, une des sections de tuyau est transparente, et elle est pourvue dun robinet à tournant sphérique lui aussi transparent.
Le débit est ajusté sur des soupapes au départ et au retour, et lu sur un rotamètre.
Les points de mesure de la pression dans le système de tuyauterie ont la forme de chambres annulaires et se trouvent juste avant et après les robinetteries.
Ce qui permet dassurer la précision des mesures de pression.

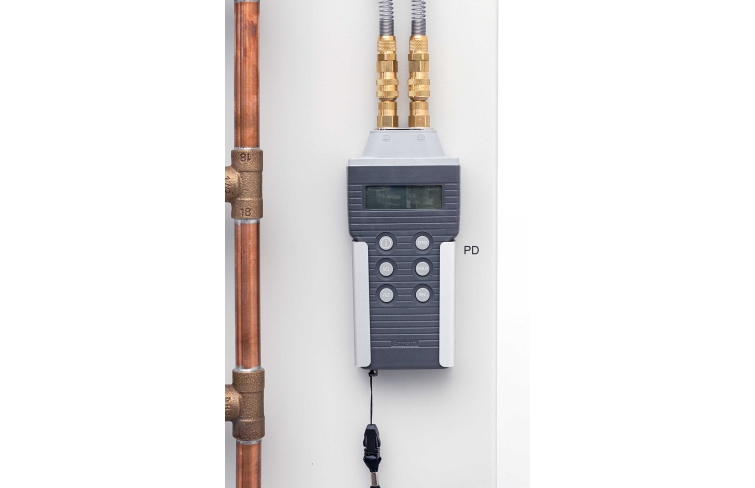

Les capteurs de mesure sont reliés par paires à un appareil de mesure de pression différentielle sur lécran duquel on peut lire le différentiel de pression respectif.
Dans la pratique, des pertes de charge ont lieu suite à lutilisation de robinetteries darrêt dont il faut donc tenir compte lors du dimensionnement des réseaux de tuyauteries.
Avec le HL 113, on étudie les pertes de charge de différentes robinetteries darrêt.
Les éléments de tuyauterie utilisés sont similaires à ceux que lon trouve dans le commerce pour le génie thermique ou le génie sanitaire.
Le tableau sur lequel les éléments sont clairement disposés est fixé sur un cadre stable et mobile.
Le banc dessai comprend cinq sections de tuyau dans lesquelles sont montées différentes robinetteries darrêt.
Les sections de tuyau peuvent être sélectionnées individuellement au moyen de robinets à tournant sphérique.
Afin de pouvoir observer les conditions découlement avant et après une robinetterie darrêt, une des sections de tuyau est transparente, et elle est pourvue dun robinet à tournant sphérique lui aussi transparent.
Le débit est ajusté sur des soupapes au départ et au retour, et lu sur un rotamètre.
Les points de mesure de la pression dans le système de tuyauterie ont la forme de chambres annulaires et se trouvent juste avant et après les robinetteries.
Ce qui permet dassurer la précision des mesures de pression.
Les capteurs de mesure sont reliés par paires à un appareil de mesure de pression différentielle sur lécran duquel on peut lire le différentiel de pression respectif.

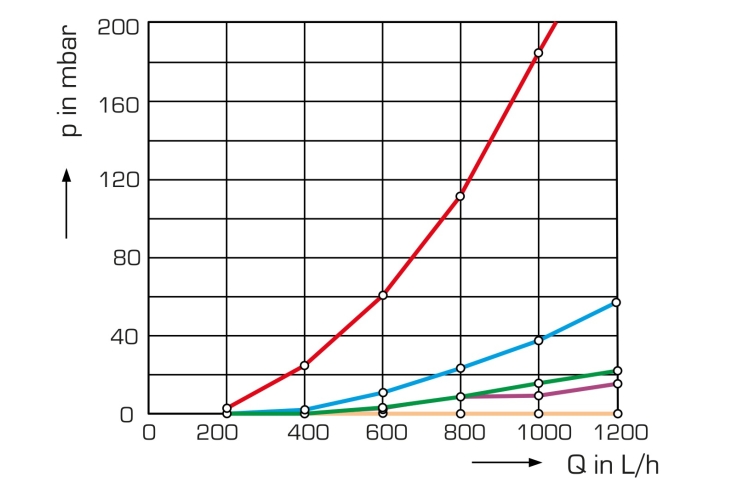

Contenu didactique / Essais
- pertes de charge dans les robinetteries
- mesure de la pression différentielle
- influence de la forme de passage de la soupape sur la perte de charge
- influence de la vitesse d'écoulement
- détermination de coefficients de traînée
- comparaison entre l'expérience réalisée et le calcul
Les grandes lignes
- Banc d'essai pour génie thermique ou génie sanitaire
- Pertes de charge dans les robinetteries standards traversées par un écoulement
Les caractéristiques techniques
Robinet à tournant sphérique en plastique, transparent, diamètre: DN32
Robinet à tournant sphérique, acier, diamètre: DN15
Soupape à tête inclinée, diamètre: DN15
Robinet à soupape, diamètre: DN15
Robinet-vanne, diamètre: DN15
Appareil de mesure de pression différentielle
Plages de mesure
- débit: 200...1700L/h
- pression: -200...200mbar
- pertes de charge dans les robinetteries
- mesure de la pression différentielle
- influence de la forme de passage de la soupape sur la perte de charge
- influence de la vitesse d'écoulement
- détermination de coefficients de traînée
- comparaison entre l'expérience réalisée et le calcul
Les grandes lignes
- Banc d'essai pour génie thermique ou génie sanitaire
- Pertes de charge dans les robinetteries standards traversées par un écoulement
Les caractéristiques techniques
Robinet à tournant sphérique en plastique, transparent, diamètre: DN32
Robinet à tournant sphérique, acier, diamètre: DN15
Soupape à tête inclinée, diamètre: DN15
Robinet à soupape, diamètre: DN15
Robinet-vanne, diamètre: DN15
Appareil de mesure de pression différentielle
Plages de mesure
- débit: 200...1700L/h
- pression: -200...200mbar
Informations logistiques
Dimensions et poids
Lxlxh: 1800x700x1780mm
Poids: env. 90kg
Nécessaire au fonctionnement
Raccord deau, drain
Liste de livraison
1 banc d'essai
1 appareil de mesure de pression différentielle
1 jeu de flexibles de raccordement
1 documentation didactique
Lxlxh: 1800x700x1780mm
Poids: env. 90kg
Nécessaire au fonctionnement
Raccord deau, drain
Liste de livraison
1 banc d'essai
1 appareil de mesure de pression différentielle
1 jeu de flexibles de raccordement
1 documentation didactique
