Ref: EWTGUHL630
HL 630 Efficacité en génie thermique, pompes, régulation température, Eérotherme (065.63000)
Avec interface PC USB et logiciel inclus

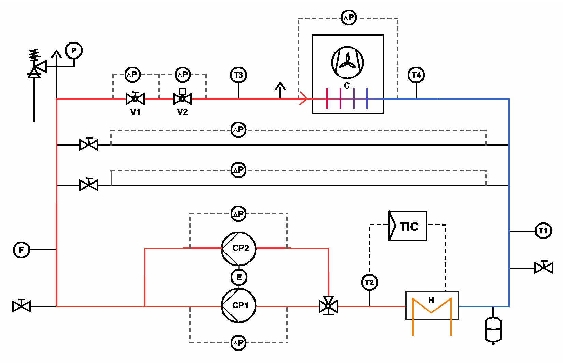

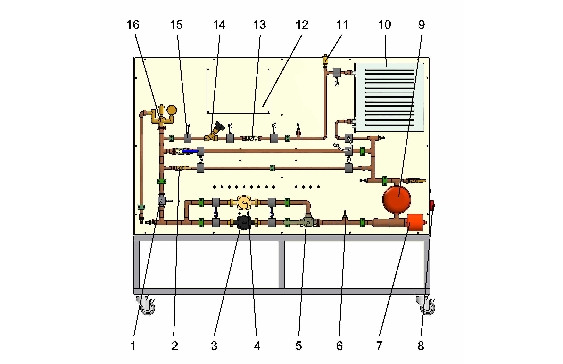

Le banc d'essai contient un cycle complet et fermé avec pompe de circulation, dispositif de chauffage électrique, convecteur pour émission de chaleur, différentes sections de tuyau, armatures et éléments de sécurité.
À l'aide de 7 capteurs de différences de pression, il est possible de déterminer les pertes des armatures les plus importantes.
Le comportement en service et les flux d'énergie peuvent être représentés par les quatre capteurs de température et de débit et un capteur de puissance.
En outre, il est possible d'effectuer des essais comparatifs entre une pompe de circulation conventionnelle et une pompe régulée par pression différentielle.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB. Les deux pompes de circulation, le dispositif de chauffage et le ventilateur du convecteur sont dirigeables et réglables par PC.
À l'aide de 7 capteurs de différences de pression, il est possible de déterminer les pertes des armatures les plus importantes.
Le comportement en service et les flux d'énergie peuvent être représentés par les quatre capteurs de température et de débit et un capteur de puissance.
En outre, il est possible d'effectuer des essais comparatifs entre une pompe de circulation conventionnelle et une pompe régulée par pression différentielle.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB. Les deux pompes de circulation, le dispositif de chauffage et le ventilateur du convecteur sont dirigeables et réglables par PC.
Contenu didactique / Essais
- faire connaissance avec le circuit de chauffage

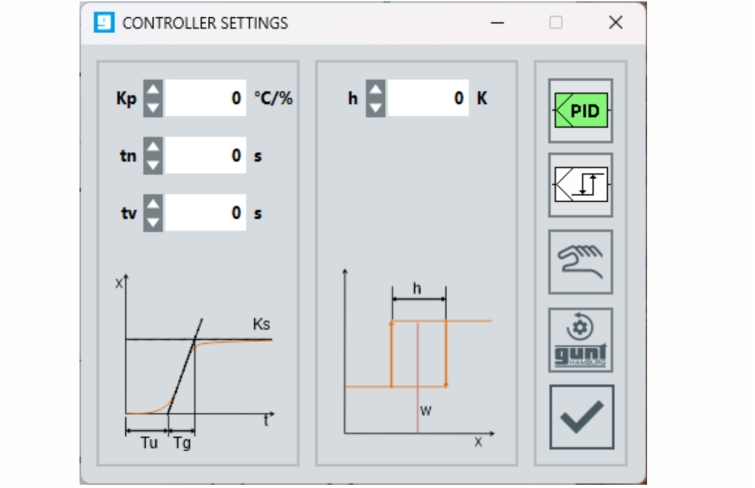

- faire connaissance avec la régulation de température
-- régulateur 2 points
-- régulateur PID
-- enregistrer la réponse à un échelon
- enregistrement des caractéristiques des
armatures et de pompes
- bilans énergétiques
- détermination de l'efficacité de la pompe à partir de la performance hydraulique et de la puissance électrique
- transmission de chaleur à un convecteur (échangeur de chaleur eau-air avec ventilateur)
- comparaison de pompes de circulation
-- pompes conventionnelles
-- pompe régulée par pression différentielle
Les grandes lignes
- Banc d'essai doté d'un circuit de chauffage fermé
- Banc d'essai sur bâti mobile
- Les pompes, les dispositifs de chauffage et les ventiloconvecteurs peuvent être pilotés ou réglés par PC
- faire connaissance avec le circuit de chauffage
- faire connaissance avec la régulation de température
-- régulateur 2 points
-- régulateur PID
-- enregistrer la réponse à un échelon
- enregistrement des caractéristiques des
armatures et de pompes
- bilans énergétiques
- détermination de l'efficacité de la pompe à partir de la performance hydraulique et de la puissance électrique
- transmission de chaleur à un convecteur (échangeur de chaleur eau-air avec ventilateur)
- comparaison de pompes de circulation
-- pompes conventionnelles
-- pompe régulée par pression différentielle
Les grandes lignes
- Banc d'essai doté d'un circuit de chauffage fermé
- Banc d'essai sur bâti mobile
- Les pompes, les dispositifs de chauffage et les ventiloconvecteurs peuvent être pilotés ou réglés par PC
Caractéristiques techniques
Pompe de circulation conventionnelle
- puissance absorbée: 140W
- débit de refoulement max.: 5m³/h
- hauteur de refoulement: 7m
Pompe de circulation régulée par pression différentielle
- puissance absorbée: 4...50W
- débit de refoulement max.: 3,5m³/h
- hauteur de refoulement: 6m
Dispositif de chauffage électrique: 2000W
Vase d'expansion: 2L
Régulateur de logiciel
- grandeur de référence ajustable: 0...80°C
Plages de mesure
- pression différentielle: 5x 0...600mbar,
2x 0...100mbar
- température: 0...100°C
- débit: 0...50L/min
- puissance: 0...200W
Pompe de circulation conventionnelle
- puissance absorbée: 140W
- débit de refoulement max.: 5m³/h
- hauteur de refoulement: 7m
Pompe de circulation régulée par pression différentielle
- puissance absorbée: 4...50W
- débit de refoulement max.: 3,5m³/h
- hauteur de refoulement: 6m
Dispositif de chauffage électrique: 2000W
Vase d'expansion: 2L
Régulateur de logiciel
- grandeur de référence ajustable: 0...80°C
Plages de mesure
- pression différentielle: 5x 0...600mbar,
2x 0...100mbar
- température: 0...100°C
- débit: 0...50L/min
- puissance: 0...200W
Informations logistiques
Dimensions et poids
Lxlxh: 2000x750x1760mm
Poids: env. 150kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 banc d'essai
1 CD avec logiciel GUNT + câble USB
1 notice
Lxlxh: 2000x750x1760mm
Poids: env. 150kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 banc d'essai
1 CD avec logiciel GUNT + câble USB
1 notice
