Ref: EWTGUHL107
HL 107 Panneau d'étude de 2 pompes de circulation de chauffage, montage parallèle, série (065.10700)

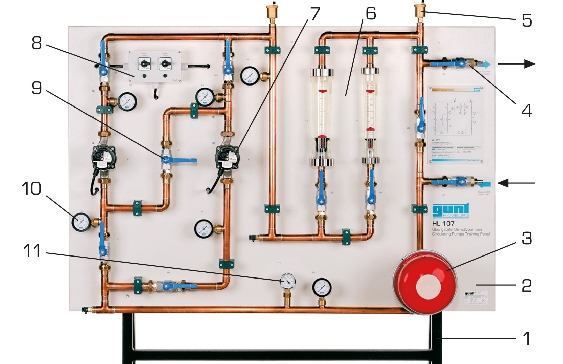

Le banc d'essai comprend un système de tuyauteries avec deux pompes de circulation.
Des robinets à tournant sphérique permettent de passer du fonctionnement en série à celui en parallèle.
Deux débitmètres avec des plages de mesure différentes sont prévus pour la mesure des débits.
Des manomètres affichent la pression à tous les points importants du système.
La température peut être lue sur un thermomètre à bilame.
Le banc d'essai est équipé d'un circuit d'eau fermé avec vase d'expansion et est ainsi indépendant du réseau d'eau.
Des robinets à tournant sphérique permettent de passer du fonctionnement en série à celui en parallèle.
Deux débitmètres avec des plages de mesure différentes sont prévus pour la mesure des débits.
Des manomètres affichent la pression à tous les points importants du système.
La température peut être lue sur un thermomètre à bilame.
Le banc d'essai est équipé d'un circuit d'eau fermé avec vase d'expansion et est ainsi indépendant du réseau d'eau.
Contenu didactique / Essais
- courbes caractéristiques de la pompe pour diverses vitesses de rotation
- détermination des caractéristiques du réseau de conduites et des points de fonctionnement
- couplage en série et en parallèle de pompes
Les grandes lignes
- Banc d'essai pour techniques de chauffage et sanitaire
- Fonctionnement des pompes de circulation en couplage série ou parallèle
- Construction d'un système de chauffage complet avec d'autres bancs d'essai et systèmes de la série HL 100
- courbes caractéristiques de la pompe pour diverses vitesses de rotation
- détermination des caractéristiques du réseau de conduites et des points de fonctionnement
- couplage en série et en parallèle de pompes
Les grandes lignes
- Banc d'essai pour techniques de chauffage et sanitaire
- Fonctionnement des pompes de circulation en couplage série ou parallèle
- Construction d'un système de chauffage complet avec d'autres bancs d'essai et systèmes de la série HL 100
Caractéristiques techniques
2 pompes
- puissance absorbée: 70W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
Plages de mesure
- débit: 1x 150...1600L/h, 1x 400...4000L/h
- température: 0...60°C
- pression: 0...2,5bar
2 pompes
- puissance absorbée: 70W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
Plages de mesure
- débit: 1x 150...1600L/h, 1x 400...4000L/h
- température: 0...60°C
- pression: 0...2,5bar
Informations logistiques
Dimensions et poids
Lxlxh: 1650x200x1100mm (panneau)
Poids: env. 58kg (panneau)
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Liste de livraison
1 banc d'essai
1 mode d'emploi
Lxlxh: 1650x200x1100mm (panneau)
Poids: env. 58kg (panneau)
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Liste de livraison
1 banc d'essai
1 mode d'emploi
Poids: 58 Kg Delai de livraison estimé : 16 semaines
