Ref: E6.3.1.4
E6.3.1.4 Régulation de luminosité
Système modulaire sur plaque
Msftedit 5.41.21.2510;\viewkind4\uc1
d\lang1036\fs16 Systè me
Les expé riences sont mises en place avec des plaques expé rimentales dans le cadre de profil.
Le Profi-CASSY est utilisé pourcommander le systè me ré gulé ou la boucle de ré gulation et enregistrer les valeurs de mesures pertinentes.
Objectifs pé dagogiques
- Reconnaissance des principes de contrô le de base
- Guidage et contrô le des dé fauts
- Logiciel d'é valuation et de simulation de manipulation
Fonction
Le systè me de ré gulation de lumiè re contient des sources lumineuses pour la lumiè re utile et perturbatrice, ainsi qu'un capteur photoé lectrique.
Les sources lumineuses à LED sont activé es directement par le ré gulateur.
Un actionneur externe (amplificateur de puissance) n'est pas né cessaire.
L'é clairage de la piè ce agit comme une variable de perturbation externe sur le systè me ré gulé à travers l'é cran mat.
En raison des fré quences de coupure relativement é levé es du semi-conducteur optique, le systè me commandé par la lumiè re a une ré ponse temporelle comme celle d'un systè me PT1 rapide.
L'ordre du systè me ré sultant est n = 1, il n'y a qu'une seule é nergie significative emmagaziné e.
La ré gulation de la lumiè re est demandé e dans les piè ces critiques pour la sé curité , par ex. dans les arè nes sportives ou aux hô pitaux.
Comme exemple biologique serait la capacité de l'\u156? il à s'adapter à diffé rents niveaux de luminosité (pupille).
Mé thode
Les é quipements conviennent à la dé monstration ainsi qu'aux expé riences pour é tudiants.
Les expé riences sont ré alisé es avec un manuel é lectronique et les fichiers de mesures pour CASSY Lab 2 et WinFACT.
Où Insertion & Lecture : Les expé riences dé marrent automatiquement aprè s l'appel du fichier de mesure.
Groupes cibles
Les groupes cibles comprennent les é tudiants qui suivent une formation professionnelle en gé nie é lectrique et les é tudiants ingé nieurs en automatisation et mé catronique.
Le cours propose des expé riences d'introduction qui sont trè s simples et aborde aussi des sujets difficiles de niveau licence.
Thè mes
- Caracté ristique du systè me de ré gulation de tempé rature
- Enregistrement de la ré ponse à un é chelon
- Grandeur optimale, compensation de boucle de ré gulation
- Techniques de ré gualtion
- Ré gulation de limite
- Dimensionnement empirique des ré gulateurs
- Conception de ré gulateur avec des constantes de temps connues pour le systè me ré gulé
- Conception du ré gulateur par compensation de pô le zé ro, dé termination KR en exé cution batch
- Conception du ré gulateur par optimisation numé rique
- Mé thode de Ziegler-Nichols
- Contrô le de consigne et de la perturbation avec un ré gulateur é lectronique
- Ré gulation de tempé rature avec software de ré gulation
- Ré gulation de la tempé rature avec simulation orienté e objet
- Ré gulation de tempé rature avec ré gulateur à deux positions, influence de l'hysté ré sis
- Ré gulation à deux points avec ré troaction retardé e
- Ré gulation à deux positions avec ré troaction retardé e
- Ré gulation de tempé rature avec ré gulateur à trois positions
- Modé lisation de la boucle de ré gulation "

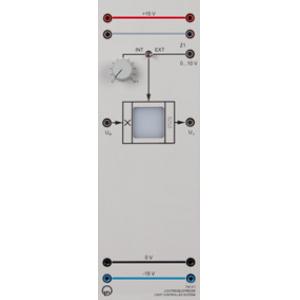

Figure similaire
É quipement comprenant :
1 734 02 Ajusteur de la valeur de consigne
1 734 064N Ré gulateur PID numé rique Net
1 734 311 Systè me de ré gulation de luminosité
1 524 016S2 Profi-CASSY Starter 2
1 726 09 Cadre profilé T130, deux é tages
1 726 86 Alimentation stabilisé e ± 15 V/3 A
1 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 592 Cavalier proté gé avec prise, noirs, jeu de 10
3 500 641 Câ ble de connexion de sé curité , 100 cm, rouge
1 775 683FR LIT-print: Ré gulation de luminosité
1 734 501 WINFACT LD Starter (un operateur)
1 500 642 Câ ble de connexion de sé curité , 100 cm, bleu
1 500 644 Câ ble de connexion de sé curité , 100 cm, noir
1 726 10 * Cadre profilé T150, deux é tages
1 734 502 * WINFACT LD Starter (lic-scolaire)
1 Egalement né cessaire (pas compris dans le montant total): 1 PC avec Windows 7/8.1/10 (x86 ou x64)
Les expé riences sont ré alisé es et é valué es avec CASSY Lab 2 et WinFACT.
Les articles marqué s d'un * ne sont pas obligatoires, mais sont recommandé s pour la ré alisation de l'expé rience.
d\lang1036\fs16 Systè me
Les expé riences sont mises en place avec des plaques expé rimentales dans le cadre de profil.
Le Profi-CASSY est utilisé pourcommander le systè me ré gulé ou la boucle de ré gulation et enregistrer les valeurs de mesures pertinentes.
Objectifs pé dagogiques
- Reconnaissance des principes de contrô le de base
- Guidage et contrô le des dé fauts
- Logiciel d'é valuation et de simulation de manipulation
Fonction
Le systè me de ré gulation de lumiè re contient des sources lumineuses pour la lumiè re utile et perturbatrice, ainsi qu'un capteur photoé lectrique.
Les sources lumineuses à LED sont activé es directement par le ré gulateur.
Un actionneur externe (amplificateur de puissance) n'est pas né cessaire.
L'é clairage de la piè ce agit comme une variable de perturbation externe sur le systè me ré gulé à travers l'é cran mat.
En raison des fré quences de coupure relativement é levé es du semi-conducteur optique, le systè me commandé par la lumiè re a une ré ponse temporelle comme celle d'un systè me PT1 rapide.
L'ordre du systè me ré sultant est n = 1, il n'y a qu'une seule é nergie significative emmagaziné e.
La ré gulation de la lumiè re est demandé e dans les piè ces critiques pour la sé curité , par ex. dans les arè nes sportives ou aux hô pitaux.
Comme exemple biologique serait la capacité de l'\u156? il à s'adapter à diffé rents niveaux de luminosité (pupille).
Mé thode
Les é quipements conviennent à la dé monstration ainsi qu'aux expé riences pour é tudiants.
Les expé riences sont ré alisé es avec un manuel é lectronique et les fichiers de mesures pour CASSY Lab 2 et WinFACT.
Où Insertion & Lecture : Les expé riences dé marrent automatiquement aprè s l'appel du fichier de mesure.
Groupes cibles
Les groupes cibles comprennent les é tudiants qui suivent une formation professionnelle en gé nie é lectrique et les é tudiants ingé nieurs en automatisation et mé catronique.
Le cours propose des expé riences d'introduction qui sont trè s simples et aborde aussi des sujets difficiles de niveau licence.
Thè mes
- Caracté ristique du systè me de ré gulation de tempé rature
- Enregistrement de la ré ponse à un é chelon
- Grandeur optimale, compensation de boucle de ré gulation
- Techniques de ré gualtion
- Ré gulation de limite
- Dimensionnement empirique des ré gulateurs
- Conception de ré gulateur avec des constantes de temps connues pour le systè me ré gulé
- Conception du ré gulateur par compensation de pô le zé ro, dé termination KR en exé cution batch
- Conception du ré gulateur par optimisation numé rique
- Mé thode de Ziegler-Nichols
- Contrô le de consigne et de la perturbation avec un ré gulateur é lectronique
- Ré gulation de tempé rature avec software de ré gulation
- Ré gulation de la tempé rature avec simulation orienté e objet
- Ré gulation de tempé rature avec ré gulateur à deux positions, influence de l'hysté ré sis
- Ré gulation à deux points avec ré troaction retardé e
- Ré gulation à deux positions avec ré troaction retardé e
- Ré gulation de tempé rature avec ré gulateur à trois positions
- Modé lisation de la boucle de ré gulation "
Figure similaire
É quipement comprenant :
1 734 02 Ajusteur de la valeur de consigne
1 734 064N Ré gulateur PID numé rique Net
1 734 311 Systè me de ré gulation de luminosité
1 524 016S2 Profi-CASSY Starter 2
1 726 09 Cadre profilé T130, deux é tages
1 726 86 Alimentation stabilisé e ± 15 V/3 A
1 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 592 Cavalier proté gé avec prise, noirs, jeu de 10
3 500 641 Câ ble de connexion de sé curité , 100 cm, rouge
1 775 683FR LIT-print: Ré gulation de luminosité
1 734 501 WINFACT LD Starter (un operateur)
1 500 642 Câ ble de connexion de sé curité , 100 cm, bleu
1 500 644 Câ ble de connexion de sé curité , 100 cm, noir
1 726 10 * Cadre profilé T150, deux é tages
1 734 502 * WINFACT LD Starter (lic-scolaire)
1 Egalement né cessaire (pas compris dans le montant total): 1 PC avec Windows 7/8.1/10 (x86 ou x64)
Les expé riences sont ré alisé es et é valué es avec CASSY Lab 2 et WinFACT.
Les articles marqué s d'un * ne sont pas obligatoires, mais sont recommandé s pour la ré alisation de l'expé rience.
