Ref: E6.3.1.3
E6.3.1.3 Régulation de débt d'air
Système modulaire sur plaque
Msftedit 5.41.21.2510;\viewkind4\uc1
d\lang1036\fs16 Systè me
Les expé riences sont mises en place avec des plaques expé rimentales dans le cadre de profil.
Avec le Profi-CASSY, le systè me contrô lé ou la boucle de ré gulation sont contrô lé s et les valeurs d'inté rê t mesuré es sont enregistré es.
Objectifs pé dagogiques
- Se familiariser avec les principes de base des ré gulateurs
- Consigne et ré gulation des perturbations
- Logiciel d'é valuation et de simulation de manipulation
Fonction
Le systè me de flux d'air est constitué d'un capteur de mesure de dé bit et d'un gé né rateur de vent contrô lable.
Le gé né rateur de vent est directement entraî né , par ex. à travers un ré gulateur PID.
Un amplificateur de puissance externe n'est pas né cessaire.
Le dé bit d'air dans le tube de mesure est mesuré avec un ané momè tre à roue.
Le couvercle du tube à air agit sur le systè me contrô lé comme une perturbation externe.
Mé thode
L'é quipement convient é galement à la dé monstration et aux é xpé rimences pour é tudiants.
Les expé riences sont ré alisé es avec un manuel é lectronique et les fichiers de mesures pour CASSY Lab 2 et WinFACT.
Où Insè re & Lecture : Les expé riences dé marrent automatiquement aprè s l'appel du fichier de mesure.
Groupes cibles
Les groupes cibles comprennent les é tudiants qui suivent une formation professionnelle en gé nie é lectrique et les é tudiants en automatisation et mé catronique.
Le cours propose des expé riences d'introduction qui sont trè s simples et aborde aussi des sujets difficiles de niveau licence.
Thè mes
- Mesure du dé bit d'air
- Ré ponse en é chelon du systè me contrô lé
- É valuation de la ré ponse en é chelon avec la fonction d'ajustement
- Dé termination des paramè tres du systè me d'un é lé ment PT2
- Basé par ordinateur Identification de boucle
- Optimisation empirique du systè me de flux d'air
- Ré gulation à deux points du systè me de flux d'air
- Optimisation ZN de circulation du systè me de flux d'air
- Optimisation ZN du systè me de flux d'air avec pré -filtre PT2
- CHR optimisation du systè me de flux d'air avec pré -filtre PT2
- Ré gulation du dé bit d'air avec un logiciel de ré gulation
- Ré gulation du dé bit d'air - Simulation
Figure similaire
É quipement comprenant :
1 734 02 Ajusteur de la valeur de consigne
1 734 011 Ré gulateur à deux points
1 734 064N Ré gulateur PID numé rique Net
1 734 091 Systè me de ré gulation numé rique

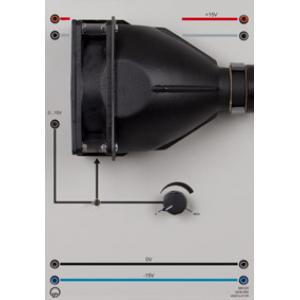

1 666 630 Soufflerie

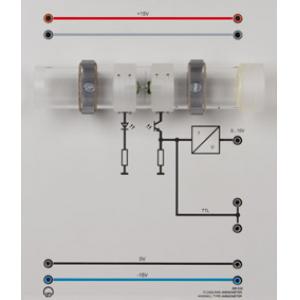

1 666 632 Ané momè tre à moulinet
1 524 016S2 Profi-CASSY Starter 2
1 726 09 Cadre profilé T130, deux é tages
1 726 86 Alimentation stabilisé e ± 15 V/3 A
1 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 592 Cavalier proté gé avec prise, noirs, jeu de 10
3 500 641 Câ ble de connexion de sé curité , 100 cm, rouge
3 500 642 Câ ble de connexion de sé curité , 100 cm, bleu
2 500 644 Câ ble de connexion de sé curité , 100 cm, noir
1 775 682EN LIT-print: Regelung des Luftstroms, englisch
1 734 501 WINFACT LD Starter (un operateur)
1 726 10 * Cadre profilé T150, deux é tages
1 734 502 * WINFACT LD Starter (lic-scolaire)
1 734 504 * WINFACT LD Edition (un operateur)
1 734 505 * WINFACT LD Edition
1 Egalement né cessaire (pas compris dans le montant total): 1 PC avec Windows 7/8.1/10 (x86 ou x64)
Les expé riences sont ré alisé es et é valué es avec CASSY Lab 2 et WinFACT.
Les articles marqué s d'un * ne sont pas obligatoires, mais sont recommandé s pour la ré alisation de l'expé rience.
