E2.5.4.2 Démarrage direct ou démarrage en charge avec un démarreur progressif d'un moteur asynchrone

Les machines asynchrones avec une plage de tension de 230/400 V ne peuvent ê tre utilisé es qu'en é toile sur un ré seau d'alimentation.



Les premiers essais effectuent des analyses du comportement d'un moteur asynchrone 230/400 V en cas de mise en marche directe et de retournement direct sur le ré seau.

Le dé marrage avec des ré sistances est contraire aux directives actuelles en matiè re d'efficacité .

Des dé marreurs progressifs commandé s par thyristors ont é té dé veloppé s pour ces moteurs, qui peuvent ré duire la tension du moteur sans perte de puissance.



Objectifs d'apprentissage

- Ré action du ré seau en cas de dé marrage direct avec et sans charge

- ré action du ré seau lors d'un retournement direct avec et sans charge

- charge mé canique de la machine entraî né e

- dé marrage avec dé marreur progressif

- Optimisation du dé marreur progressif.

- Les mesures sont effectué es par le test de machines CASSY.



Les paramè tres suivants sont dé terminé s :

Simulation de charge :

- Courant de dé marrage

- temps de dé marrage optimal pour le dé marrage automatique é toile-triangle

- Couple de dé marrage

- Couple de basculement

- couple nominal

- accé lé ration maximale



Mode analyseur de puissance :

- Tension des trois phases au ralenti avec et sans dé marreur progressif

- Courant des trois phases au ralenti avec et sans dé marreur progressif



Points forts :

- Les mesures sont effectué es avec le test machine CASSY.

- Tous les canaux de mesure sont libres de potentiel et peuvent donc ê tre utilisé s librement.

- Toutes les mesures peuvent ê tre effectué es avec ou sans ordinateur.

- Pour la protection contre la surchauffe, les enroulements statoriques du moteur asynchrone sont é quipé s de sondes de tempé rature.

- Le moteur asynchrone dispose d'un bornier didactique avec impression du sché ma des enroulements.



Toutes les fonctions du test machine CASSY 0,3 peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.

Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.



De plus, le test machine CASSY 0,3 est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.



Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :

- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,

- MATLAB\'ae et LabVIEW \'99

- Lab Docs Editor Advanced



Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le test de machines CASSY 0,3.



Pour plus de dé tails, veuillez consulter les donné es produit 7731900 ou 7731901 Test de machines CASSY 0,3.



L'é quipement convient aussi bien pour les expé riences d'é lè ves et d'é tudiants en laboratoire avec une basse tension (courant continu, courant alternatif et courant triphasé ) et - si le banc d'essai est mobile - pour les dé monstrations d'enseignants dans la salle de classe ou l'amphithéâ tre.

Les expé riences sont ré alisé es conformé ment au manuel.



Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.

Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.

Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.



Dans les é quipements suivants, il y a encore des essais é tendus ré alisé s avec une machine asynchrone :

- E2.2.4.2 Rotor à cage d'é cureuil 230/400 0,3

- E2.5.4.1 Dé marrage direct et dé marrage é toile-triangle d'un moteur asynchrone en charge

- E2.5.4.3 Dé marrage de grandes masses d'inertie avec moteur à bagues

- E2.5.4.4 Comportement en service d'un moteur asynchrone à vitesse variable en charge



Thè mes

- Dé marrage direct à vide

- Retournement en marche à vide

- Dé marrage direct d'un ascenseur (constant T ~ 1)

- Dé marrage direct d'un ascenseur avec une grande masse d'inertie

- Dé marrage avec un dé marreur progressif

- Paramé trage du dé marreur progressif



É quipement comprenant :

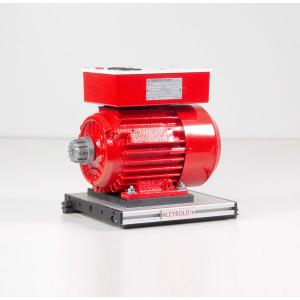

1 773 2108 Rotor à cage d'é cureuil 230/400 0,3 IE3

1 732 13 Disjoncteur de protection moteur 0,6-1A

1 731 49 Inverseur sens de rotation

1 731 51 Dé marreur progressif 0,3/1,0

1 745 563 Disjoncteur, triphasé

1 773 1901 Test de machines CASSY 0,3

1 524 222 ** CASSY Lab 2 pour machines é lectriques et é lectronique de puissance

1 773 1991 Dynamomè tre é lectrique 0,3

1 773 108 Accouplement et couvercle de bout d'arbre 0.3 transparent

1 315 39 Masse marqué e, 1 kg

1 773 110 Banc de base de machine 90 cm

1 773 115 Banc de base de machine 120 cm

1 731 06 Accouplement 0.3

1 726 75 Alimentation triphasé e avec RCD

1 726 09 Cadre profilé T130, deux é tages

2 500 59 Cavalier proté gé , noirs, jeu de 10

1 500 591 Cavalier proté gé , verts/jaunes, jeu de 10

1 500 855 Câ ble d'expé rimentation de sé curité 32 A, jeu 34

1 500 856 Câ ble d'expé rimentation de sé curité 32 A, jaune/vert, jeu 5



Les articles marqué s
