Ref: EWTGUSE200
SE 200 MEC Cadre de montage et de connexion numérique (Réf. 022.20000)
pour de nombreux essais issus de la mécanique appliquée
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 La caractéristique innovante de la GUNT MEC Line est l´ intégration de composants intelligents et communicants avec le logiciel dynamique.
Cette série associe de manière intuitive des essais mécaniques à des méthodes d´ enseignement numériques.

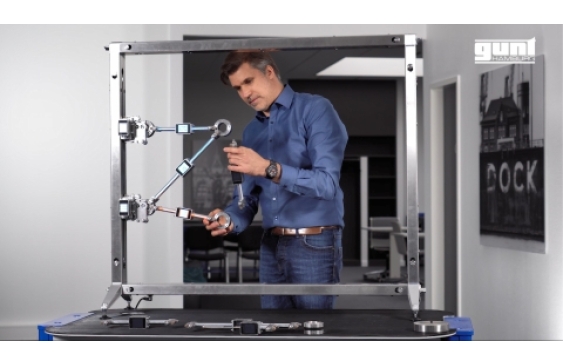

Le montage du bâti de montage stable SE 200 en acier inoxydable s´ effectue à l´ aide de fermetures rapides, sans outils.
La transmission des données et l´ alimentation électrique des composants intelligents s´ effectuent directement et sans fil par le bâti de montage.
Pour tous les montages expérimentaux, une seule ligne de bus d´ alimentation est nécessaire, qui relie le bâti de montage au module maître via Plug&Play.
Toutes les données des essais y sont collectées et transmises au logiciel GUNT via un raccordement USB.
Les composants intelligents et communicants, tels que les barres, les charges ou les appuis, sont équipés d´ un module électronique pour l´ acquisition des données et la représentation des valeurs de mesure.
Une fois positionnés, ils sont automatiquement identifiés avec leur position et leur orientation exactes et représentés dans le logiciel GUNT, à la fois numériquement et graphiquement.
Les résultats des essais sont également représentés graphiquement dans le logiciel GUNT.
Les données de mesure sont enregistrées et traitées sur un PC.
Les accessoires de la série peuvent être combinés de façon modulaire pour réaliser les montages et étendre le périmètre des essais.
Pour l´ ensemble de la série, un matériel pédagogique et didactique multimédia très complet est disponible gratuitement en ligne dans le GUNT Media Center. Contenu didactique/essais
d\fs16\lang1036 La caractéristique innovante de la GUNT MEC Line est l´ intégration de composants intelligents et communicants avec le logiciel dynamique.
Cette série associe de manière intuitive des essais mécaniques à des méthodes d´ enseignement numériques.
Le montage du bâti de montage stable SE 200 en acier inoxydable s´ effectue à l´ aide de fermetures rapides, sans outils.
La transmission des données et l´ alimentation électrique des composants intelligents s´ effectuent directement et sans fil par le bâti de montage.
Pour tous les montages expérimentaux, une seule ligne de bus d´ alimentation est nécessaire, qui relie le bâti de montage au module maître via Plug&Play.
Toutes les données des essais y sont collectées et transmises au logiciel GUNT via un raccordement USB.
Les composants intelligents et communicants, tels que les barres, les charges ou les appuis, sont équipés d´ un module électronique pour l´ acquisition des données et la représentation des valeurs de mesure.
Une fois positionnés, ils sont automatiquement identifiés avec leur position et leur orientation exactes et représentés dans le logiciel GUNT, à la fois numériquement et graphiquement.
Les résultats des essais sont également représentés graphiquement dans le logiciel GUNT.
Les données de mesure sont enregistrées et traitées sur un PC.
Les accessoires de la série peuvent être combinés de façon modulaire pour réaliser les montages et étendre le périmètre des essais.
Pour l´ ensemble de la série, un matériel pédagogique et didactique multimédia très complet est disponible gratuitement en ligne dans le GUNT Media Center. Contenu didactique/essais
Contenu didactique / Essais
Les grandes lignes
bâti de montage pour l´ accueil des composants intelligents et communicants pour des essais en mécanique appliquée
Plug&Play: connexion sans fil et numérique des composants, identification automatique avec position et orientation
système à clic pour un mise en place et une transformation faciles des essais
Caractéristiques techniques
Bâti de montage en acier inoxydable
plage d´ essai lxh: 1080x880mm
largeur de la rainure du profilé: 12mm
fermetures rapides: 4

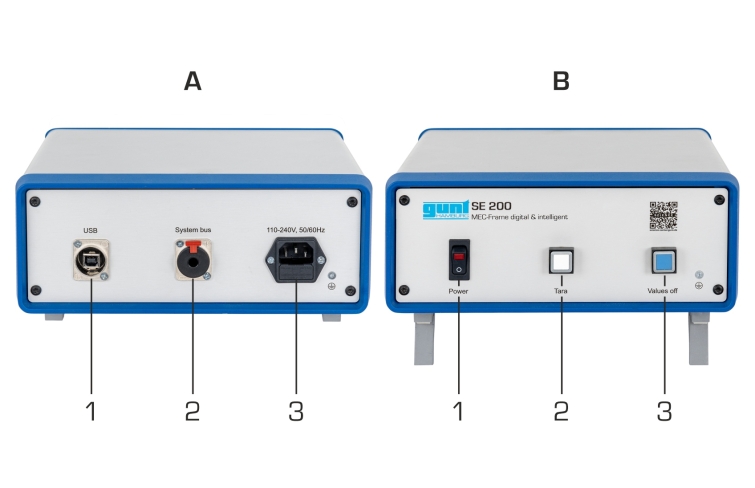

Module maître
connexion Plug&Play au bâti de montage via 1 ligne de bus d´ alimentation
connexion au logiciel GUNT via USB
transmission des données des composants intelligents et communicants
acquisition des données de mesure
230V, 50Hz, 1 phase
bâti de montage pour l´ accueil des composants intelligents et communicants pour des essais en mécanique appliquée
Plug&Play: connexion sans fil et numérique des composants, identification automatique avec position et orientation
système à clic pour un mise en place et une transformation faciles des essais
Caractéristiques techniques
Bâti de montage en acier inoxydable
plage d´ essai lxh: 1080x880mm
largeur de la rainure du profilé: 12mm
fermetures rapides: 4
Module maître
connexion Plug&Play au bâti de montage via 1 ligne de bus d´ alimentation
connexion au logiciel GUNT via USB
transmission des données des composants intelligents et communicants
acquisition des données de mesure
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids Lxlxh: 1140x350x1040mm Poids: env. 23kg
Nécessaire pour le fonctionnement
Accessoires de la série GUNT MEC Line, PC avec Windows recommandé
Nécessaire pour le fonctionnement
Accessoires de la série GUNT MEC Line, PC avec Windows recommandé
Poids: 23 Kg Delai de livraison estimé : 16 semaines
