Ref: EWTGUSE200.04
SE 200.04 MEC Frottement sur plan incliné pour SE 200 (Réf. 022.20004)
glissement et d’adhérence avec différents couples de matériaux; angle du plan réglable
Les forces de frottement produites sont essentielles pour les machines.
Cela concerne le frottement dadhérence pour les applications statiques et le frottement de glissement pour les applications dynamiques.

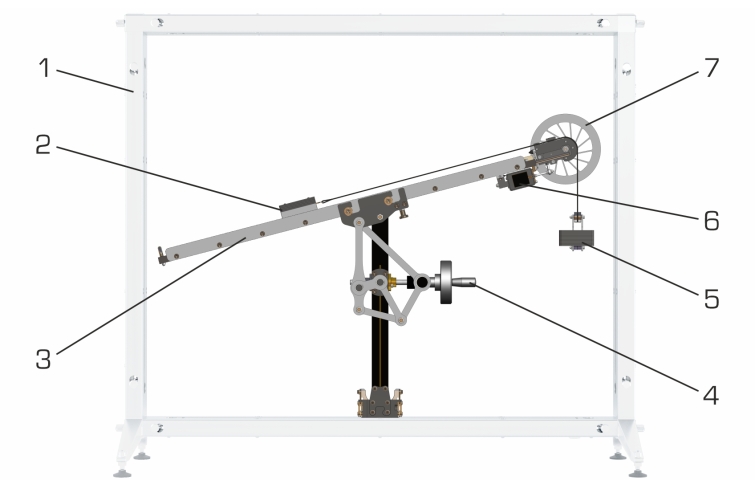

Le SE 200.04 comprend un plan incliné, équipé dun module électronique pour lacquisition des données et la représentation des valeurs de mesure.
Le dispositif dessai est monté dans le bâti de montage SE 200.
La transmission des données et lalimentation électrique des composants intelligents seffectuent directement et sans fil par le bâti de montage en acier inoxydable.
Le système à clic assure un enclenchement facile des composants.
Langle du plan incliné peut être modifié.
Une masse posée comme corps de frottement est reliée à un câble par une poulie de renvoi avec une autre masse comme force de traction.
La force agissant sur la poulie de renvoi dans la direction du plan incliné est mesurée.
La distance parcourue par la masse posée est enregistrée par le mouvement de rotation de la poulie de renvoi.
Le temps permet de déterminer la vitesse et laccélération.
Pour illustrer les processus dynamiques, deux volants dinertie supplémentaires permettent un déroulement lent de lessai.

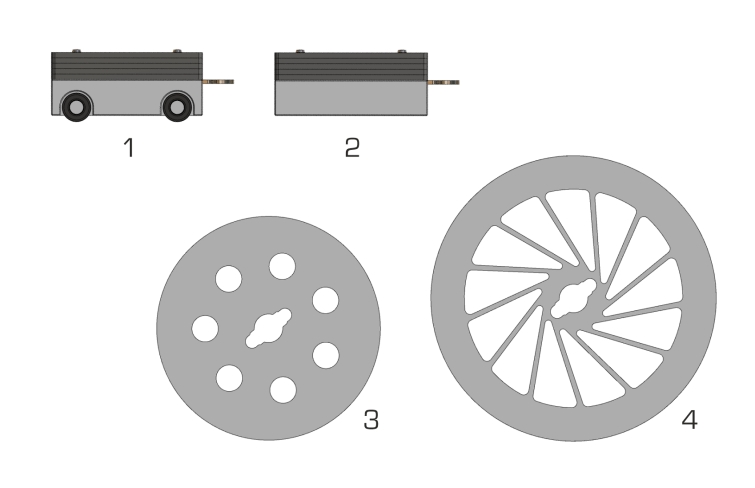

Un autre corps de frottement monté sur roulement à billes permet des études dynamiques sans frottement.
Des essais permettent de déterminer les coefficients de frottement de glissement et dadhérence de deux couples de matériaux et de deux surfaces de frottement de tailles différentes.
Des charges variables sont disponibles pour les deux corps de frottement.

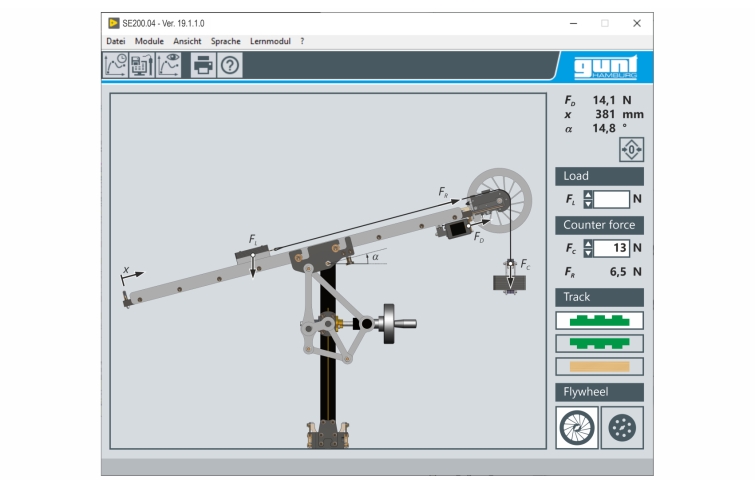

Les forces, les angles et les distances parcourues mesurés sont représentés aussi bien directement sur le plan incliné que dans le logiciel GUNT.
La détermination des coefficients de frottement dadhérence et de frottement de glissement peut être effectuée dans le logiciel GUNT.
Le logiciel GUNT réagit de manière dynamique aux modifications.
La visualisation dans le logiciel correspond au plan incliné réellement construit.
Lévaluation des valeurs de mesure se fait en temps réel.
Contenu didactique/essais
- mesure des coefficients pour
adhérence
frottement
- détermination de la dépendance angulaire
- détermination de la dépendance du matériau
- mesure de la distance parcourue et du temps
- détermination de la vitesse et de laccélération
- combinaison possible des accessoires de la MEC Line de façon modulaire pour les montages et les extensions des essais
GUNT Media Center, développement des compétences numériques
-acquisition dinformations sur des réseaux numériques
- cours dapprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès dapprentissage assuré grâce aux feuilles de travail numériques
Cela concerne le frottement dadhérence pour les applications statiques et le frottement de glissement pour les applications dynamiques.
Le SE 200.04 comprend un plan incliné, équipé dun module électronique pour lacquisition des données et la représentation des valeurs de mesure.
Le dispositif dessai est monté dans le bâti de montage SE 200.
La transmission des données et lalimentation électrique des composants intelligents seffectuent directement et sans fil par le bâti de montage en acier inoxydable.
Le système à clic assure un enclenchement facile des composants.
Langle du plan incliné peut être modifié.
Une masse posée comme corps de frottement est reliée à un câble par une poulie de renvoi avec une autre masse comme force de traction.
La force agissant sur la poulie de renvoi dans la direction du plan incliné est mesurée.
La distance parcourue par la masse posée est enregistrée par le mouvement de rotation de la poulie de renvoi.
Le temps permet de déterminer la vitesse et laccélération.
Pour illustrer les processus dynamiques, deux volants dinertie supplémentaires permettent un déroulement lent de lessai.
Un autre corps de frottement monté sur roulement à billes permet des études dynamiques sans frottement.
Des essais permettent de déterminer les coefficients de frottement de glissement et dadhérence de deux couples de matériaux et de deux surfaces de frottement de tailles différentes.
Des charges variables sont disponibles pour les deux corps de frottement.
Les forces, les angles et les distances parcourues mesurés sont représentés aussi bien directement sur le plan incliné que dans le logiciel GUNT.
La détermination des coefficients de frottement dadhérence et de frottement de glissement peut être effectuée dans le logiciel GUNT.
Le logiciel GUNT réagit de manière dynamique aux modifications.
La visualisation dans le logiciel correspond au plan incliné réellement construit.
Lévaluation des valeurs de mesure se fait en temps réel.
Contenu didactique/essais
- mesure des coefficients pour
adhérence
frottement
- détermination de la dépendance angulaire
- détermination de la dépendance du matériau
- mesure de la distance parcourue et du temps
- détermination de la vitesse et de laccélération
- combinaison possible des accessoires de la MEC Line de façon modulaire pour les montages et les extensions des essais
GUNT Media Center, développement des compétences numériques
-acquisition dinformations sur des réseaux numériques
- cours dapprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès dapprentissage assuré grâce aux feuilles de travail numériques
Contenu didactique / Essais
Les grandes lignes
- montage sans fil dun plan incliné avec des composants intelligents et communicants
- valeurs de mesure pour langle, la force et la distance parcourue directement sur le plan incliné et dans le logiciel GUNT
- essais avec différents couples de matériaux
Caractéristiques techniques
Plan incliné, longueur: 870mm
- bois
- 2x PE-UHMW (pleine et demi surface de frottement)
Corps de frottement, acier, Lxlxh: 100x50x50mm
-avec roues: 7N, sans roues: 7N
- charge variable pour corps de frottement: 5x 1N
Force de câble max.: 0,5…6,5N
Contrepoids: 1x support de poids: 1N, 12x masse: respectivement 1N)
2 volants dinertie, montables en option
- 1x moment dinertie: 750kgmm2
- 1x moment dinertie: 1500kgmm2
Plages de mesure
- force: 0…200N
- angle: 0…180°
- déplacement: 0…870mm
- montage sans fil dun plan incliné avec des composants intelligents et communicants
- valeurs de mesure pour langle, la force et la distance parcourue directement sur le plan incliné et dans le logiciel GUNT
- essais avec différents couples de matériaux
Caractéristiques techniques
Plan incliné, longueur: 870mm
- bois
- 2x PE-UHMW (pleine et demi surface de frottement)
Corps de frottement, acier, Lxlxh: 100x50x50mm
-avec roues: 7N, sans roues: 7N
- charge variable pour corps de frottement: 5x 1N
Force de câble max.: 0,5…6,5N
Contrepoids: 1x support de poids: 1N, 12x masse: respectivement 1N)
2 volants dinertie, montables en option
- 1x moment dinertie: 750kgmm2
- 1x moment dinertie: 1500kgmm2
Plages de mesure
- force: 0…200N
- angle: 0…180°
- déplacement: 0…870mm
Poids: 10 Kg Delai de livraison estimé : 16 semaines
