Un pont à arc se compose dun arc qui soit soutient le pont par le bas, soit le maintient par le haut.
Les ponts à arc sont utilisés pour franchir de courtes distances.

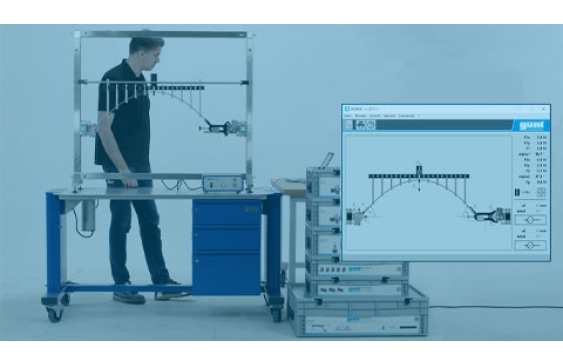

Le SE 200.03 permet, en association avec dautres accessoires de la MEC Line, le montage expérimental intelligent et assisté numériquement dun pont à arc.

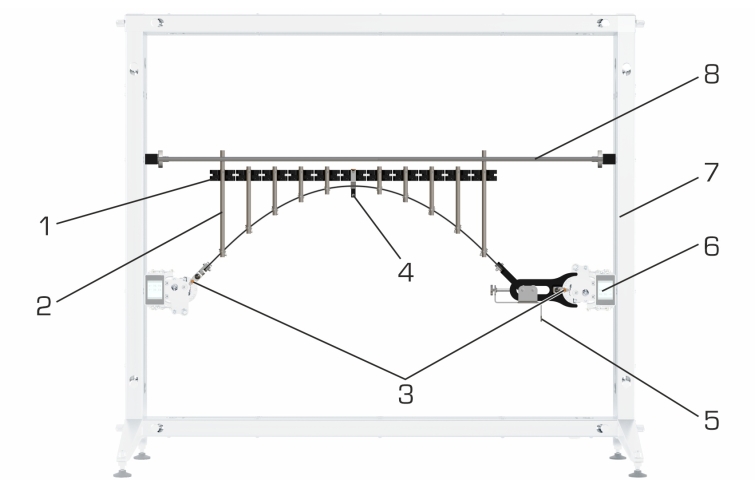

Lessai comprend un pont à arc avec un arc de soutien sous la route.
Les accessoires intelligents disponibles sont les appuis, les charges et la mesure de la distance.
Le dispositif dessai est monté dans le bâti de montage SE 200.
La transmission des données et lalimentation électrique des composants intelligents seffectuent directement et sans fil par le bâti de montage en acier inoxydable.
Le système à clic assure un enclenchement facile des composants.
La forme de larc est parabolique.
Les supports de la route pour larc sont amovibles.

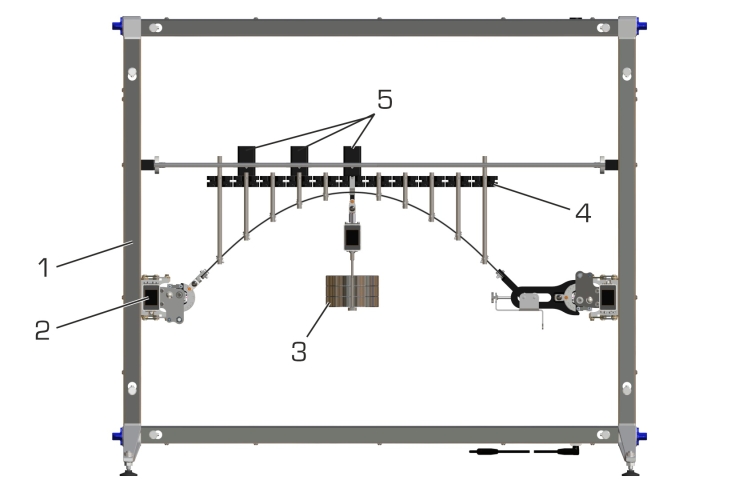

Une charge peut être posée respectivement à onze positions de la route.
De même, il est possible détudier une charge mobile.
La combinaison de plusieurs éléments de charge permet de générer des charges linéaires.
Il est également possible dutiliser la charge linéaire des accessoires en option.
La route est flexible. Un palier de pont peut être utilisé comme palier fixe ou libre.
Dans les essais, les forces sur les appuis ainsi que le déplacement sur le palier libre ou les supports sont enregistrés par une mesure de la distance.

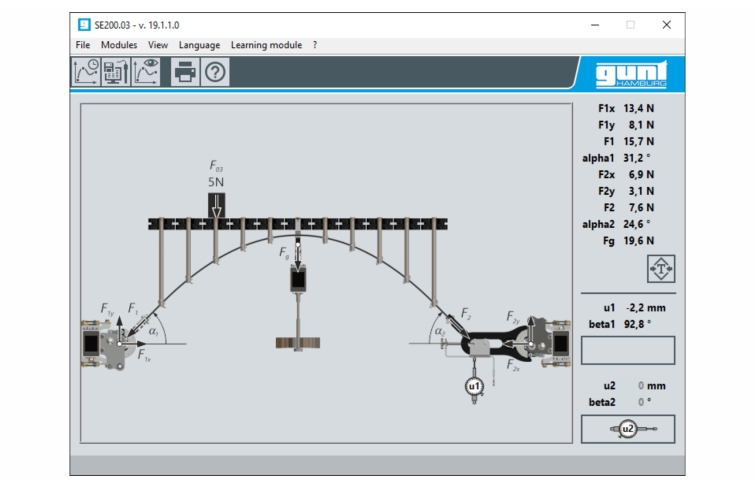

Les résultats sont directement affichés sur les composants intelligents et dans le logiciel GUNT sous forme de valeur de mesure.
La détection exacte de la position des charges sur la route se fait à laide dun code binaire (code Gray).
Le logiciel GUNT identifie la position et lemplacement des charges utilisées et réagit dynamiquement aux changements.
Les forces darc et langle sur les appuis sont calculés.
Lévaluation des valeurs de mesure se fait en temps réel.
Les composants sont disposés de manière ordonnée et bien protégés dans un système de rangement.

Contenu didactique/essais
- mesure des forces darc sur un pont à arc
non chargé
chargé

- mesure des forces dappui en fonction de lapplication dune charge du pont à arc
- effet dune charge mobile
- accessoires de la MEC Line combinables de façon modulaire pour des montages et des extensions des essais

GUNT Media Center, développement des compétences numériques
- acquisition dinformations sur des réseaux numériques
- cours dapprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès dapprentissage assuré grâce aux feuilles de travail numériques

Techniques > Mécanique > Statique > Ponts, poutres, arcs

Poids: 18 Kg
Delai de livraison estimé : 16 semaines
