Les arcs paraboliques sont des éléments recherchés dans la technique de construction.
Ils peuvent notamment être utilisés comme ponts ou comme poutres.
Normalement, ces ponts sont hyperstatiques.
La particularité de larc parabolique est que seules les forces normales et seuls les moments de flexion apparaissent dans larc, mais pas les efforts tranchants.
Cest le cas lorsque larc est soumis à une charge linéaire uniforme et que les deux extrémités sont fixées dans des paliers fixes.
De cette manière, il est possible de construire des arcs en pierres posées de manière libre.
Il sagit dune technique de construction qui existe depuis de nombreux siècles.

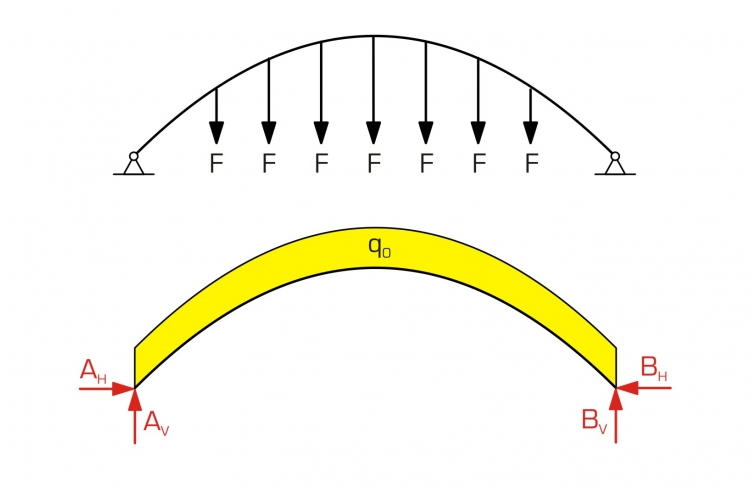

Les charges agissent à lintérieur de larc principalement en tant que force de compression dans le sens de la force normale à chaque point de larc.

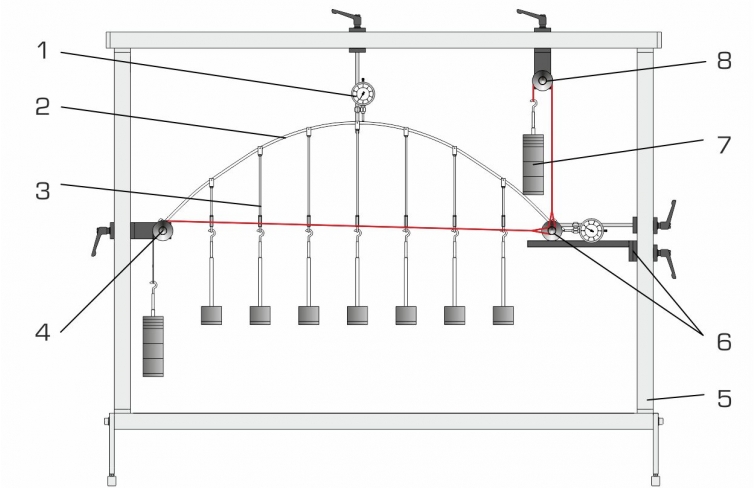

Le SE 110.16 comporte un arc parabolique préformé. Il peut être soumis à des charges ponctuelles ou linéaires.
Il est possible de suspendre un tablier élastique et de le charger.
Un des appuis de larc est un palier fixe, lautre est un palier mobile horizontalement.
Ce déplacement est annulé à laide de poids. Dès lors, le palier libre devient un palier fixe.
Des poids supplémentaires compensent la réaction dappui verticale.
Les comparateurs à cadran saisissent le fléchissement de larc soumis à une charge et le déplacement horizontal du palier libre.

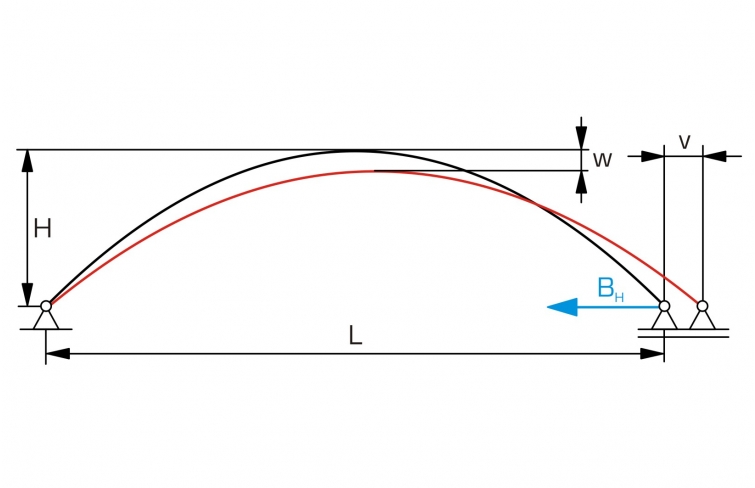

Aussi longtemps que le palier libre reste mobile, larc est isostatique.
Cependant, il est nettement déformé lorsquil est soumis à une charge.
Dès que le palier libre devient immobile, larc nest plus isostatique et ne présente plus quune légère déformation.

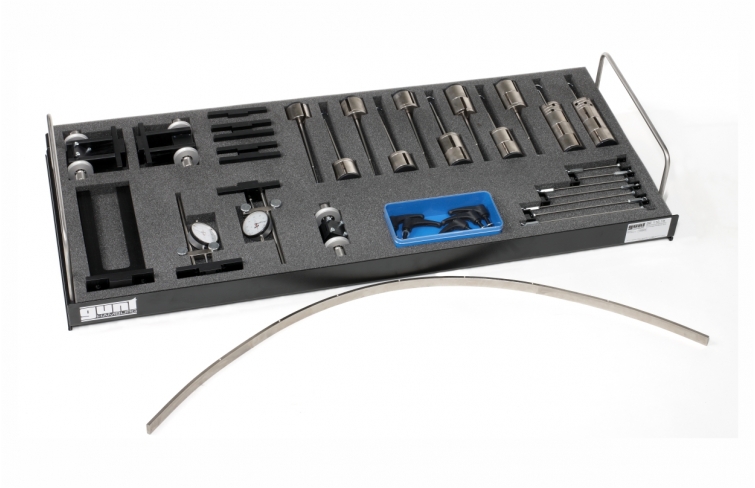

Les pièces dessai sont logées de manière claire et protégées dans un système de rangement.
Lensemble du montage expérimental est monté dans le bâti SE 112.

Techniques > Mécanique > Statique > Ponts, poutres, arcs

Poids: 38 Kg
Delai de livraison estimé : 5 semaines
