Ref: EWTGUSE110.17
SE 110.17 Arc à trois articulations (Réf. 022.11017)
Chargement arc symétrique/asymétrique, charge ponctuelle, linéaire ou mobile, Nécessite bâti SE 112
Les ponts sont souvent construits sous la forme darcs à trois articulations.
Cette construction convient particulièrement lorsque lon dispose principalement de matériaux de construction résistants à la compression.

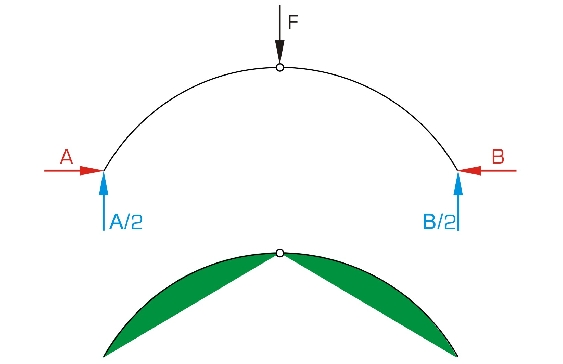

Une poussée horizontale se produit dans larc au niveau des appuis.
Cette poussée sappelle la poussée de larc.
Elle permet essentiellement de créer des petits moments de flexion dans larc tout comme dans le cas dune poutre avec deux supports ayant la même portée.
Pour cela, une force de compression longitudinale non négligeable agit dans larc.
Un arc à trois articulations comporte une poutre courbe montée sur deux paliers de butée et contenant ce que lon appelle une articulation à la clé le plus souvent située au sommet.
Les articulations au niveau des deux paliers de butée absorbent des forces verticales et horizontales et sont appelées articulations aux naissances.
Leur ligne de jonction est la ligne des naissances.
Le système est isostatique en raison de larticulation à la clé.

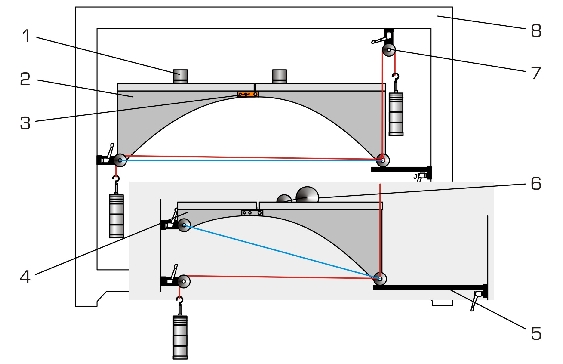

Le SE 110.17 comporte trois arcs partiels, deux longs et un court, reliés de manière articulée.
Lensemble peut former un arc à trois articulations symétrique ou asymétrique.
Larc à étudier peut être chargé dune charge ponctuelle, linéaire ou mobile.
Des poids compensent les réactions dappui dune articulation aux naissances et permettent deffectuer une comparaison entre les valeurs calculées et les valeurs réellement mesurées.
Les pièces dessai sont logées de manière claire et protégées dans un système de rangement.
Lensemble du montage expérimental est monté dans le bâti SE 112.
Cette construction convient particulièrement lorsque lon dispose principalement de matériaux de construction résistants à la compression.
Une poussée horizontale se produit dans larc au niveau des appuis.
Cette poussée sappelle la poussée de larc.
Elle permet essentiellement de créer des petits moments de flexion dans larc tout comme dans le cas dune poutre avec deux supports ayant la même portée.
Pour cela, une force de compression longitudinale non négligeable agit dans larc.
Un arc à trois articulations comporte une poutre courbe montée sur deux paliers de butée et contenant ce que lon appelle une articulation à la clé le plus souvent située au sommet.
Les articulations au niveau des deux paliers de butée absorbent des forces verticales et horizontales et sont appelées articulations aux naissances.
Leur ligne de jonction est la ligne des naissances.
Le système est isostatique en raison de larticulation à la clé.
Le SE 110.17 comporte trois arcs partiels, deux longs et un court, reliés de manière articulée.
Lensemble peut former un arc à trois articulations symétrique ou asymétrique.
Larc à étudier peut être chargé dune charge ponctuelle, linéaire ou mobile.
Des poids compensent les réactions dappui dune articulation aux naissances et permettent deffectuer une comparaison entre les valeurs calculées et les valeurs réellement mesurées.
Les pièces dessai sont logées de manière claire et protégées dans un système de rangement.
Lensemble du montage expérimental est monté dans le bâti SE 112.
Contenu didactique / Essais
- apprentissage concernant des arcs à trois articulations (asymétrique et symétrique)

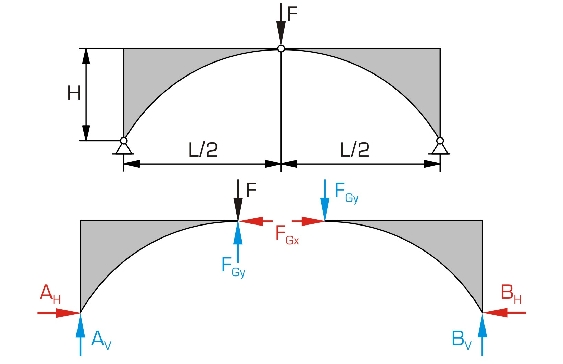

- application de la méthode des sections et des conditions déquilibre de la statique afin de calculer les réactions dappui pour
-- charge ponctuelle, charge linéaire, charge mobile
- étude de linfluence de la charge sur la poussée horizontale dans les appuis
- détermination des lignes dinfluence pour les appuis soumis à une charge mobile
- comparaison des réactions dappui calculées et mesurées pour la charge statique et la charge mobile
Les grandes lignes
- arc isostatique à trois articulations
- arc symétrique ou asymétrique
- différentes conditions de charge: charge ponctuelle, charge linéaire, charge mobile
- apprentissage concernant des arcs à trois articulations (asymétrique et symétrique)
- application de la méthode des sections et des conditions déquilibre de la statique afin de calculer les réactions dappui pour
-- charge ponctuelle, charge linéaire, charge mobile
- étude de linfluence de la charge sur la poussée horizontale dans les appuis
- détermination des lignes dinfluence pour les appuis soumis à une charge mobile
- comparaison des réactions dappui calculées et mesurées pour la charge statique et la charge mobile
Les grandes lignes
- arc isostatique à trois articulations
- arc symétrique ou asymétrique
- différentes conditions de charge: charge ponctuelle, charge linéaire, charge mobile
Caractéristiques techniques
Arcs en aluminium
- 2x longs: 480mm, longueur totale de larc: 960mm
- 1x court: 230mm, longueur totale de larc: 710mm
- hauteur de larc: 250mm
Poids
- 4x 1N (suspentes)
- 36x 1N
- 16x 5N
- charge mobile: 10N+20N
Arcs en aluminium
- 2x longs: 480mm, longueur totale de larc: 960mm
- 1x court: 230mm, longueur totale de larc: 710mm
- hauteur de larc: 250mm
Poids
- 4x 1N (suspentes)
- 36x 1N
- 16x 5N
- charge mobile: 10N+20N
Informations logistiques
Dimensions et poids
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 56kg (total)
Liste de livraison
3 parties darc
1 charge mobile
2 appuis
1 jeu de poids
1 jeu daccessoires
2x système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 56kg (total)
Liste de livraison
3 parties darc
1 charge mobile
2 appuis
1 jeu de poids
1 jeu daccessoires
2x système de rangement avec mousse de protection
1 documentation didactique
Poids: 56 Kg Delai de livraison estimé : 5 semaines
