Ref: EWTGUSE110.12

SE 110.12 Lignes d’influence au niveau de la poutre cantilever (Réf. 022.11012)

Calcul forces appliquées méthode des sections, conditions équilibre statique, Nécessite bâti SE 112

De nombreux ponts sont réalisés sous la forme de poutres cantilever.
Les ponts sont soumis à des charges mobiles.
Dès lors, il est important de prendre en compte ces charges mobiles lors de la conception.
Pour cela, on détermine ce que lon appelle des lignes dinfluence.

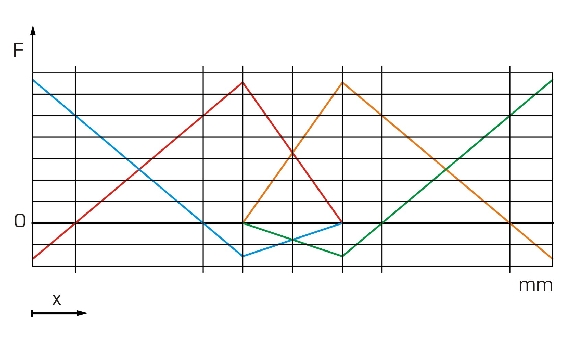

Les lignes dinfluence décrivent des réactions statiques sur une charge mobile, par ex. des réactions internes de la poutre ou des réactions dappui.

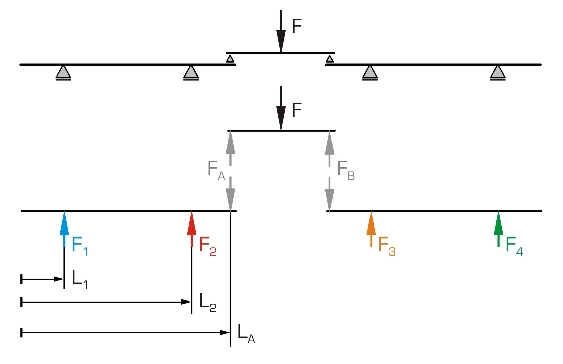

Les lignes dinfluence sont calculées via la méthode des sections et des conditions déquilibre de la statique, tout comme la courbe des moments de flexion pour une charge statique.

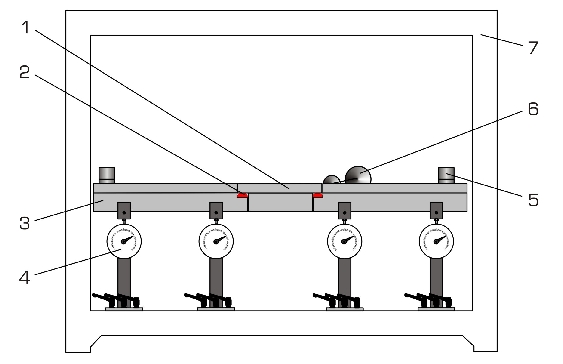

Une poutre cantilever est une poutre articulée. Dans le cas du SE 110.12, elle dispose de deux bras et une poutre de suspension est également utilisée.
Deux appuis soutiennent à chaque fois un bras.
La poutre de suspension est montée de manière articulée sur les deux éléments en porte-à-faux des bras.
De cette manière, lensemble de la poutre est isostatique.
Les appuis des bras sont équipés de dynamomètres à cadran qui affichent les réactions dappui.
Différentes charges et une charge mobile sont mis à disposition pour le chargement de la poutre.
Dès lors, la poutre peut être soumise à des charges ponctuelles ou linéaires ou à une charge mobile.
Les dynamomètres à cadran indiquent directement leffet dune charge mobile sur les réactions dappui.
Les appuis sont coulissants.
Les pièces dessai sont logées de manière claire et protégées dans un système de rangement.
Lensemble du montage expérimental est monté dans le bâti SE 112.

Contenu didactique / Essais

- apprentissage concernant une poutre cantilever
- application de la méthode des sections et des conditions déquilibre de la statique afin de calculer les réactions dappui pour
-- charge ponctuelle
-- charge linéaire
-- charge mobile
- détermination des réactions internes soumises à une charge statique
-- courbe des efforts tranchants
-- courbe des moments de flexion
- détermination des lignes dinfluence soumises à une charge mobile
- comparaison des réactions dappui calculées et mesurées pour la charge statique et la charge mobile

Les grandes lignes
- poutre articulée avec deux bras et une poutre de suspension comme exemple dun pont type
- affichage direct des réactions dappui
- lignes dinfluences pour différentes conditions de charge

Caractéristiques techniques

Poutre
- longueur totale: 1220mm
- longueur du bras: 503mm
- longueur de la poutre de suspension: 250mm

Dynamomètre à cadran: de ±50N

Poids
- 24x 5N
- 12x 1N
- charge mobile: 10+20N

Informations logistiques
Dimensions et poids
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 40kg (total)

Liste de livraison
1 poutre cantilever (2 bras + 1 poutre de suspension)
4 appuis avec dynamomètre à cadran
1 charge mobile
1 jeu de poids
1 système de rangement avec mousse de protection
1 documentation didactique

Poids: 40 Kg
Delai de livraison estimé : 5 semaines
