La poutre cantilever est une poutre articulée avec plusieurs appuis, surtout utilisée dans la construction de ponts.
Pour tenir compte des charges mobiles lors de la conception, on détermine ce que lon appelle les lignes dinfluence.
Les lignes dinfluence décrivent les réactions statiques à une charge mobile, par exemple les réactions internes de la poutre ou les réactions dappui.

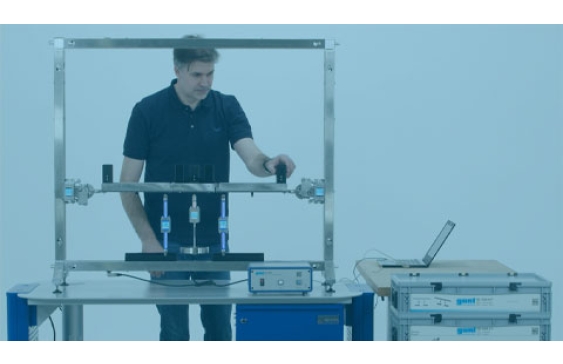

Le SE 200.07 permet, en association avec dautres accessoires de la MEC Line, le montage expérimental intelligent et assisté numériquement dune poutre cantilever.

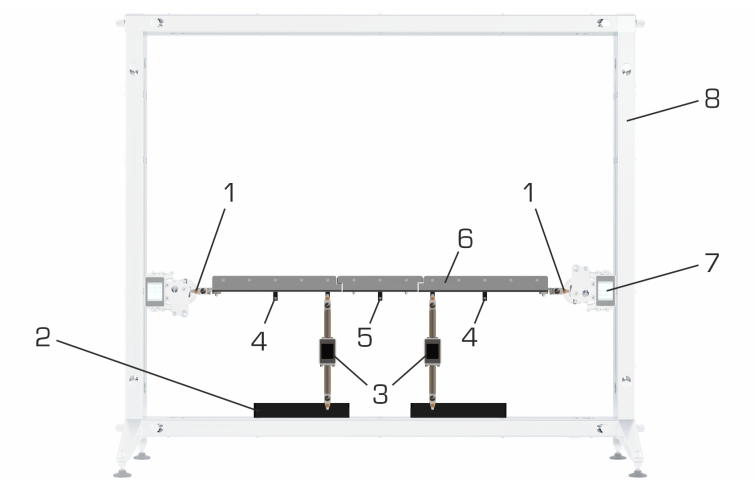

Lessai comprend une poutre cantilever composée de deux bras avec chacun un appui intelligent et une poutre de suspension insérée.
Des appuis et des charges sont disponibles comme accessoires intelligents.
Le dispositif dessai est monté dans le bâti de montage SE 200.
La transmission des données et lalimentation électrique des composants intelligents seffectuent directement et sans fil par le bâti de montage en acier inoxydable.
Le système à clic assure un enclenchement facile des composants.
Chaque bras dispose de deux positions de support et dun logement pour lappui.
La poutre de suspension est posée par montage rotulé sur les deux bras porteurs du bras.

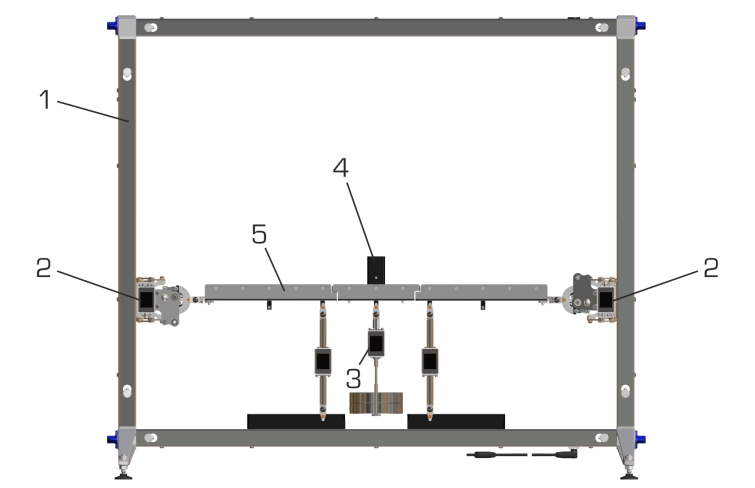

La voie de roulement peut être chargée à 13 positions avec des charges individuelles ou des charges linéaires, ainsi quau centre avec une charge verticale.
Lors dessais, les forces sur les appuis, les supports et les charges sont mesurées et représentées sous forme de valeurs de mesure aussi bien directement sur les composants intelligents que dans le logiciel GUNT.
Les lignes dinfluence sont déterminées par des mesures dune charge mobile.
La détection exacte de la position des charges sur la voie de roulement se fait à laide dun code binaire (code Gray).

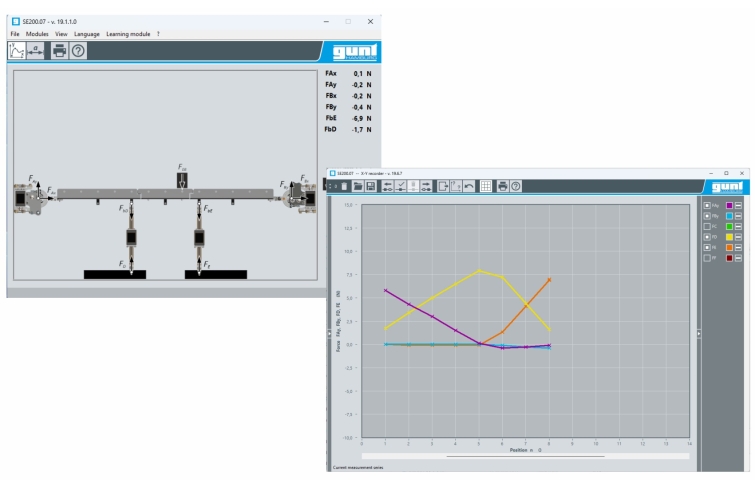

Le logiciel GUNT identifie la position et lemplacement des charges utilisées et réagit dynamiquement aux modifications.
La visualisation dans le logiciel correspond à la poutre cantilever réellement construite.
Lévaluation des valeurs de mesure se fait en temps réel.

Contenu didactique/essais
- familiarisation avec la poutre cantilever
- utilisation de la méthode des sections et des conditions déquilibre de la statique pour calculer les forces dappui pour
charge ponctuelle
charge linéaire
charge mobile

- détermination des réactions internes sous charge statique
courbe des efforts tranchants
courbe des moments de flexion

- détermination des lignes dinfluence sous charge mobile
- comparaison des réactions dappui calculées et mesurées pour la charge statique et la charge mobile
- combinaison possible des accessoires de la MEC Line de façon modulaire pour les montages et les extensions des essais

GUNT Media Center, développement des compétences numériques
- acquisition dinformations sur des réseaux numériques
- cours dapprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès dapprentissage assuré grâce aux feuilles de travail numériques
