SE 200.02 MEC Forces au niveau d’un pont suspendu pour SE 200 (Réf. 022.20002)

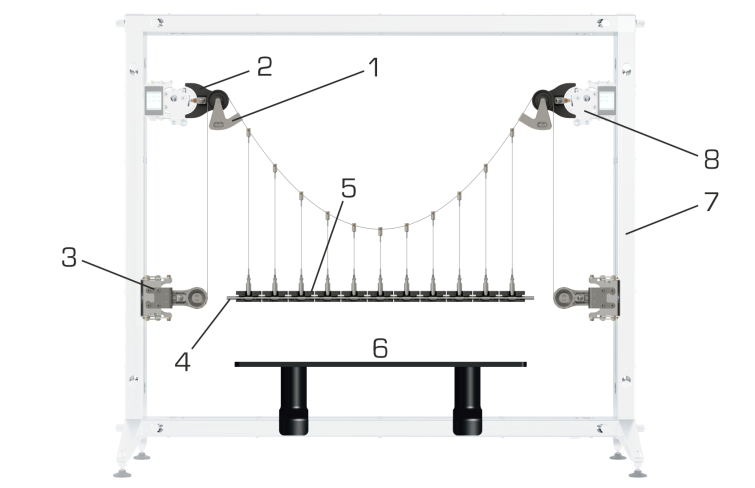

Force du câble porteur, moments de flexion dans la route; essais avec une route rigide ou flexible
Les treillis sont des constructions à barres dans lesquelles les barres sont uniquement sollicitées en pression ou en traction, mais pas en flexion.
Le SE 200.01 contient différentes barres intelligentes et communicantes, équipées de modules électroniques pour lacquisition des données et la représentation des valeurs de mesure.

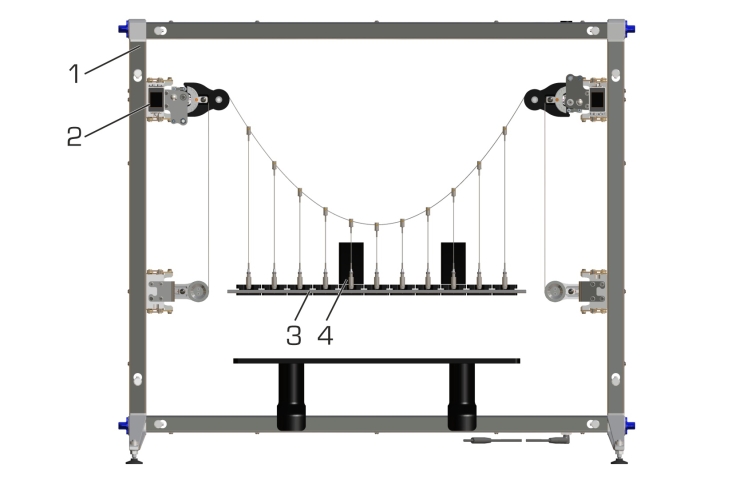

Le dispositif dessai est monté dans le bâti de montage SE 200.
La transmission des données et lalimentation électrique des composants intelligents se font directement et sans fil via le bâti de montage en acier inoxydable.

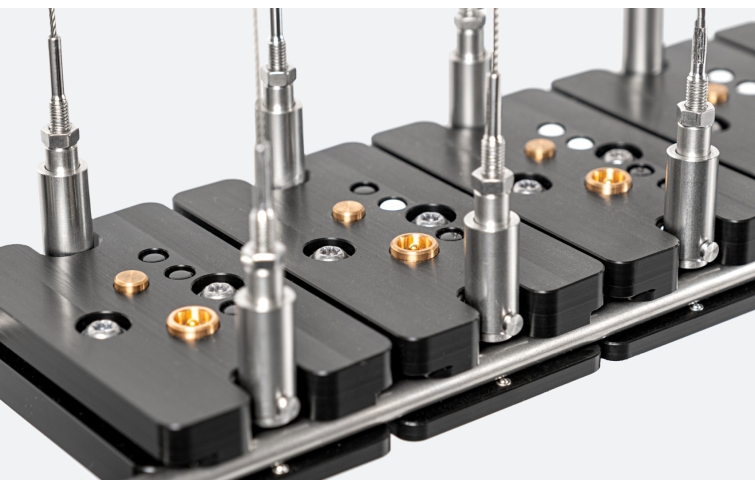

Les barres sont reliées de manière articulée à des disques de jonction et ne sont sollicitées quen pression ou en traction.

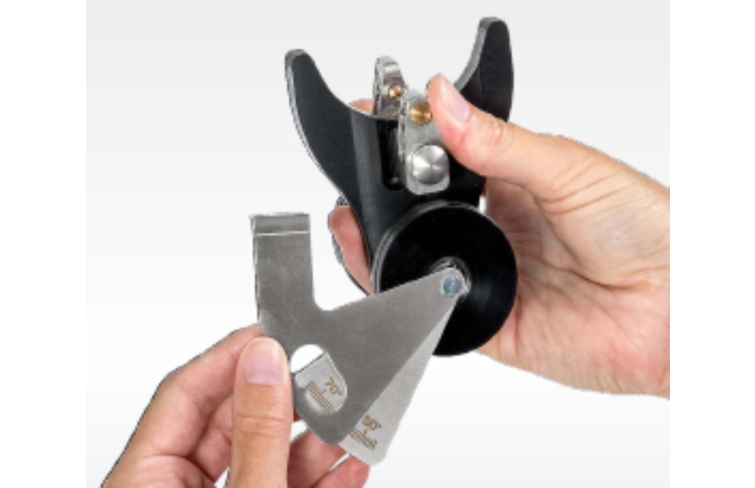

Le système à clic assure un enclenchement facile dans les disques de jonction.
Étant donné quaucun moment nest transmis dans les disques de jonction, ils peuvent être considérés comme sans frottement. Les treillis peuvent ainsi être considérés comme des treillis idéaux.
Des accessoires tels que lappui, la charge verticale, lunité de charge ainsi que dautres barres sont disponibles pour le montage et lexpérimentation libre.
Il est ainsi possible de réaliser des ponts, des treillis dangle, des treillis de grande taille et des treillis hyperstatiques.

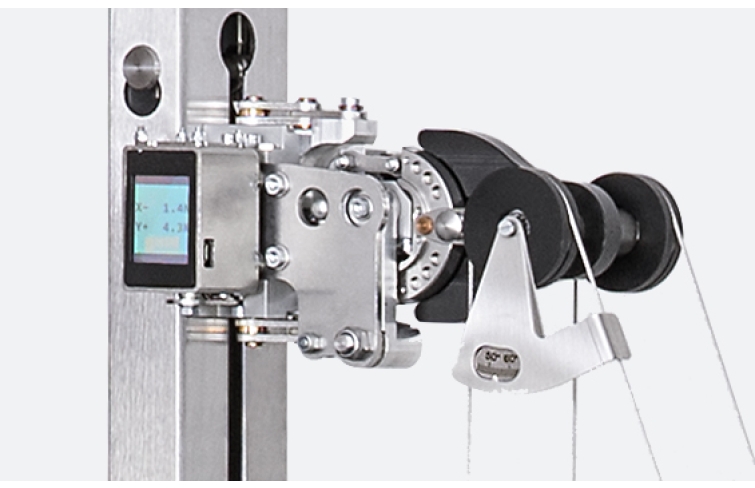

Dans le cadre des essais, toutes les forces du treillis plan (barres, appuis, charges) sont mesurées et représentées directement sur les composants intelligents ainsi que dans le logiciel GUNT sous forme de valeurs de mesure et de coloration.

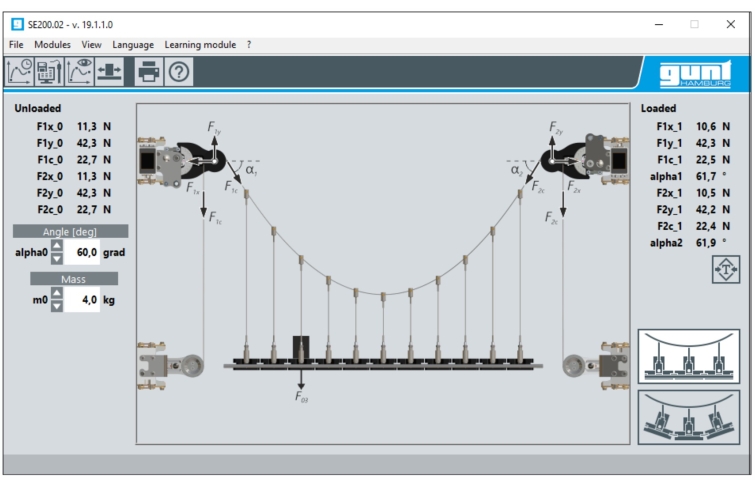

Le déplacement calculé peut être démontré et amplifié dans le logiciel.
Laccessoire mesure de la distance permet de mesurer et de comparer le déplacement en nimporte quel point.
Le logiciel GUNT identifie la position et lemplacement des barres installées ainsi que les forces extérieures et réagit dynamiquement aux modifications.
Lalgorithme de la topologie GUNT garantit que la visualisation dans le logiciel correspond toujours au treillis réellement construit.
Lévaluation des valeurs de mesure se fait en temps réel et peut être directement comparée aux valeurs calculées (MEF ou méthode des éléments finis).
Tous les composants sont bien ordonnés et bien protégés dans un système de rangement.
Contenu didactique/essais
- mesure des efforts dans la barre dans un treillis plan isostatique et un treillis plan hyperstatique
- dépendance des efforts dans la barre par rapport à la force extérieure
montant, direction, point dattaque
mesure et détermination des réactions des appuis
- comparaison de la théorie et de la pratique: comparaison des résultats de mesure avec des méthodes de résolution mathématiques
méthode des n
méthode des sections de Ritter
MEF ou méthode des éléments finis
- principe de base: mesure des forces à laide dextensomètres
- les accessoires de la MEC Line peuvent être combinés de façon modulaire pour réaliser les montages et étendre le périmètre des essais
- cours dapprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès dapprentissage assuré grâce aux feuilles de travail numériques du GUNT Media Center
Le SE 200.01 contient différentes barres intelligentes et communicantes, équipées de modules électroniques pour lacquisition des données et la représentation des valeurs de mesure.
Le dispositif dessai est monté dans le bâti de montage SE 200.
La transmission des données et lalimentation électrique des composants intelligents se font directement et sans fil via le bâti de montage en acier inoxydable.
Les barres sont reliées de manière articulée à des disques de jonction et ne sont sollicitées quen pression ou en traction.
Le système à clic assure un enclenchement facile dans les disques de jonction.
Étant donné quaucun moment nest transmis dans les disques de jonction, ils peuvent être considérés comme sans frottement. Les treillis peuvent ainsi être considérés comme des treillis idéaux.
Des accessoires tels que lappui, la charge verticale, lunité de charge ainsi que dautres barres sont disponibles pour le montage et lexpérimentation libre.
Il est ainsi possible de réaliser des ponts, des treillis dangle, des treillis de grande taille et des treillis hyperstatiques.
Dans le cadre des essais, toutes les forces du treillis plan (barres, appuis, charges) sont mesurées et représentées directement sur les composants intelligents ainsi que dans le logiciel GUNT sous forme de valeurs de mesure et de coloration.
Le déplacement calculé peut être démontré et amplifié dans le logiciel.
Laccessoire mesure de la distance permet de mesurer et de comparer le déplacement en nimporte quel point.
Le logiciel GUNT identifie la position et lemplacement des barres installées ainsi que les forces extérieures et réagit dynamiquement aux modifications.
Lalgorithme de la topologie GUNT garantit que la visualisation dans le logiciel correspond toujours au treillis réellement construit.
Lévaluation des valeurs de mesure se fait en temps réel et peut être directement comparée aux valeurs calculées (MEF ou méthode des éléments finis).
Tous les composants sont bien ordonnés et bien protégés dans un système de rangement.
Contenu didactique/essais
- mesure des efforts dans la barre dans un treillis plan isostatique et un treillis plan hyperstatique
- dépendance des efforts dans la barre par rapport à la force extérieure
montant, direction, point dattaque
mesure et détermination des réactions des appuis
- comparaison de la théorie et de la pratique: comparaison des résultats de mesure avec des méthodes de résolution mathématiques
méthode des n
méthode des sections de Ritter
MEF ou méthode des éléments finis
- principe de base: mesure des forces à laide dextensomètres
- les accessoires de la MEC Line peuvent être combinés de façon modulaire pour réaliser les montages et étendre le périmètre des essais
- cours dapprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès dapprentissage assuré grâce aux feuilles de travail numériques du GUNT Media Center
Poids: 19 Kg Delai de livraison estimé : 16 semaines
