Ref: EWTGUHM500.15
HM 500.15 Débitmètre en dérivation pour HM 500 (Réf. 070.50015)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le débitmètre en dérivation est installé dans le circuit d´ eau du banc d´ essai HM 500.

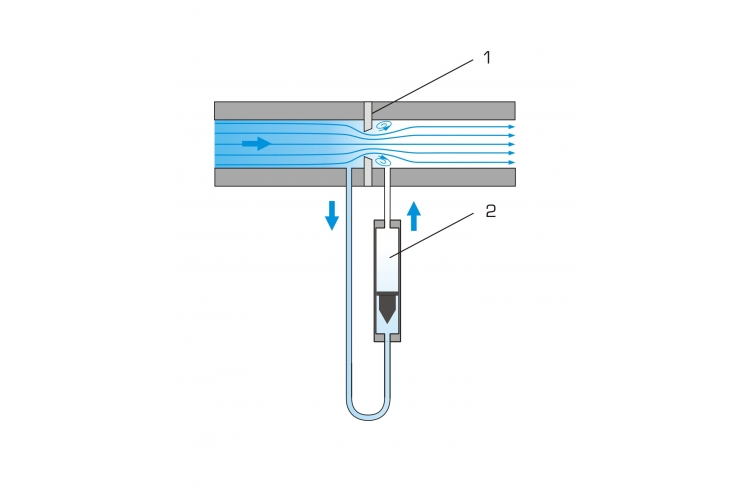

Le débit est déterminé à l´ aide d´ un orifice de mesure dans le flux principal et d´ un rotamètre dans le flux dévié.
L´ orifice de mesure rétrécit la coupe transversale de la conduite.
La réduction de la coupe transversale entraîne une augmentation de la vitesse; ce qui entraîne une baisse de pression.
Le courant est dévié par la différence de pression. Un rotamètre est placé dans le flux dévié.
Le débit est lu sur une échelle à l´ aide de la position du flotteur.
Pour afficher des valeurs correctes, le rotamètre doit toujours être placé à la verticale.

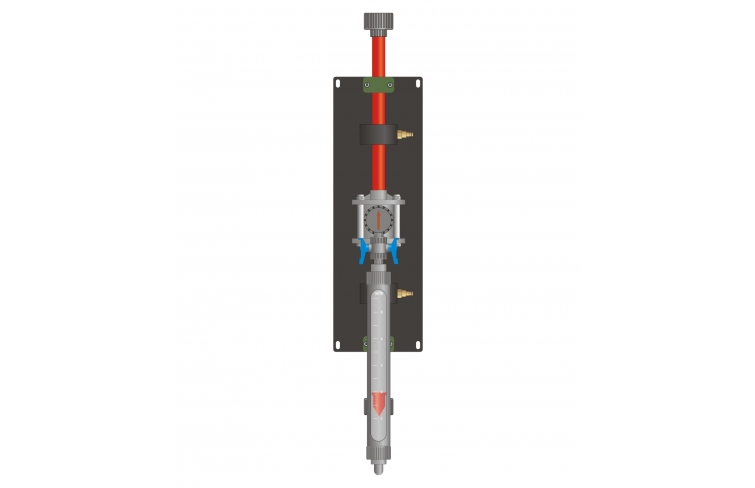

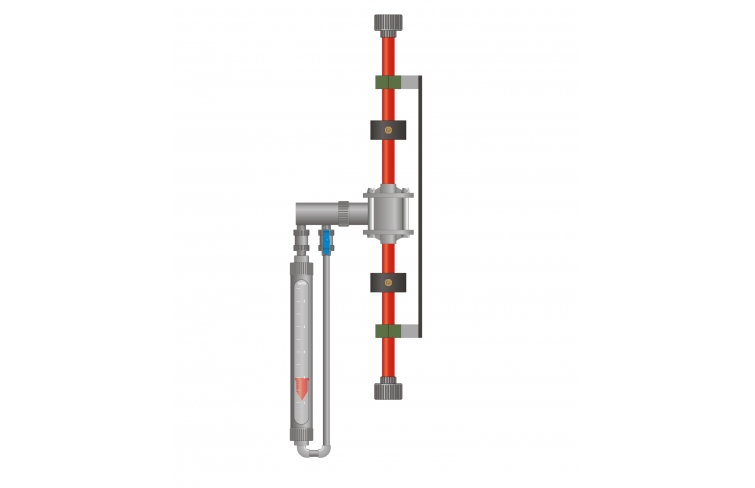

Le rotamètre dans le flux dévié peut être tourné face à l´ orifice de mesure dans le flux principal de sorte à toujours rester en position verticale.
Cela permet d´ installer le débitmètre en dérivation à n´ importe quel emplacement.
De plus, la chute de pression peut être mesurée via des points de mesure de pression à l´ aide du débitmètre en dérivation.

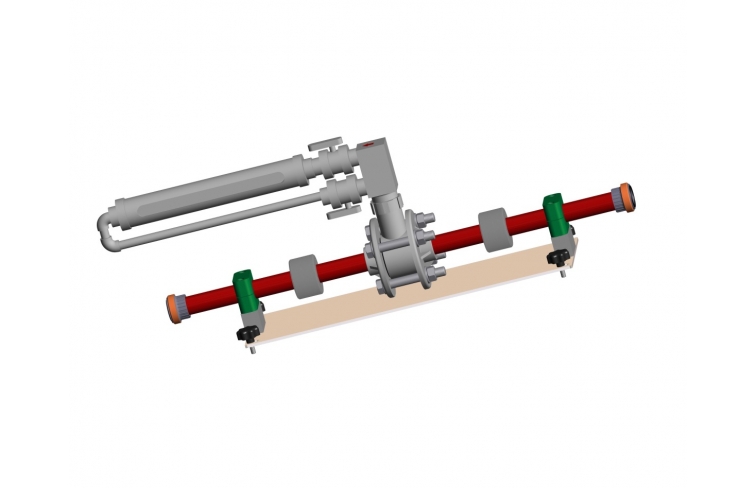

Cela n´ a de sens qu´ avec un montage horizontal.
Contenu didactique/essais
- apprentissage du principe de fonctionnement
- mesure du débit
- établissement de la courbe de perte de charge en montage horizontal
- comparaison avec d´ autres débitmètres
d\fs16\lang1036 Le débitmètre en dérivation est installé dans le circuit d´ eau du banc d´ essai HM 500.
Le débit est déterminé à l´ aide d´ un orifice de mesure dans le flux principal et d´ un rotamètre dans le flux dévié.
L´ orifice de mesure rétrécit la coupe transversale de la conduite.
La réduction de la coupe transversale entraîne une augmentation de la vitesse; ce qui entraîne une baisse de pression.
Le courant est dévié par la différence de pression. Un rotamètre est placé dans le flux dévié.
Le débit est lu sur une échelle à l´ aide de la position du flotteur.
Pour afficher des valeurs correctes, le rotamètre doit toujours être placé à la verticale.
Le rotamètre dans le flux dévié peut être tourné face à l´ orifice de mesure dans le flux principal de sorte à toujours rester en position verticale.
Cela permet d´ installer le débitmètre en dérivation à n´ importe quel emplacement.
De plus, la chute de pression peut être mesurée via des points de mesure de pression à l´ aide du débitmètre en dérivation.
Cela n´ a de sens qu´ avec un montage horizontal.
Contenu didactique/essais
- apprentissage du principe de fonctionnement
- mesure du débit
- établissement de la courbe de perte de charge en montage horizontal
- comparaison avec d´ autres débitmètres
Contenu didactique / Essais
Les grandes lignes
- débitmètre en dérivation utilisé comme accessoire pour HM 500
- montage à n´ importe quel emplacement
Caractéristiques techniques
Raccords de tuyau DN 32
Plages de mesure
- débit: 800...3500L/h
- débitmètre en dérivation utilisé comme accessoire pour HM 500
- montage à n´ importe quel emplacement
Caractéristiques techniques
Raccords de tuyau DN 32
Plages de mesure
- débit: 800...3500L/h
Informations logistiques
Dimensions et poids
Lxlxh: 820x360x200mm
Poids: env. 9kg
Lxlxh: 820x360x200mm
Poids: env. 9kg
Poids: 9 Kg
