Ref: EWTGUHM500.01
HM 500.01 Rotamètre pour HM 500 (Réf. 070.50001)

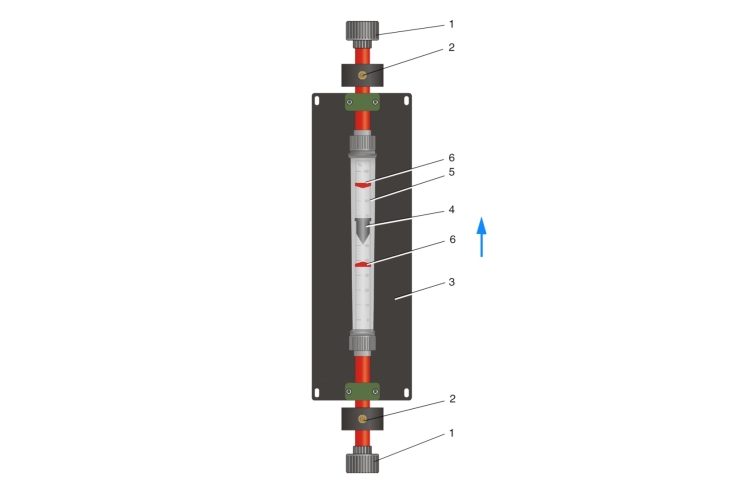

d\fs16\lang1036 Le rotamètre (débitmètre à section variable) est monté dans le circuit d´ eau du banc d´ essai HM 500.

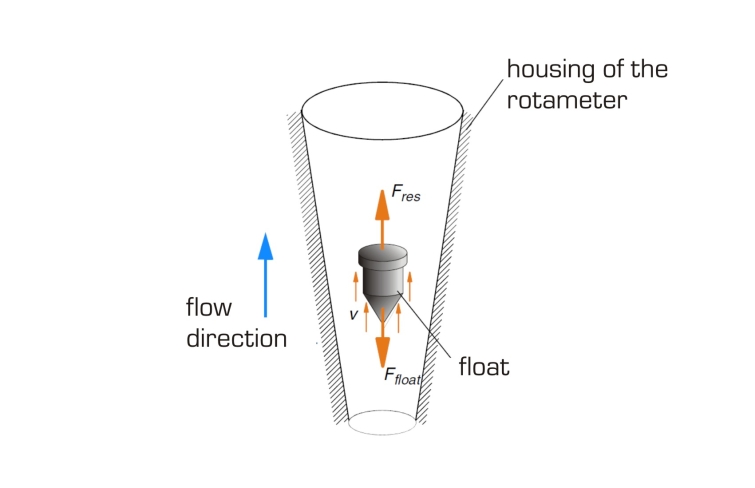

Le flotteur se situe dans un cône en PA transparent qui s´élargit dans le sens de l´écoulement.
Le flotteur est soumis à une force dirigée vers le haut par le biais de sa résistance à l´écoulement.
Cette force réagit au poids dirigé vers le bas du flotteur.
Le flotteur se déplace dans le sens vertical jusqu´à ce qu´ un équilibre soit atteint entre les deux forces.
Le débit est relevé sur l´échelle via la position du flotteur.
Contenu didactique / Essais
- apprentissage du principe de fonctionnement
- mesure du débit
- établissement de la courbe de perte de pression
- comparaison avec d´ autres débitmètres
Les grandes lignes
- Rotamètre comme accessoire pour le HM 500
Les caracté ristiques techniques
Raccords de tuyau: DN 32
Plages de mesure débit: 200...2500L/h
- apprentissage du principe de fonctionnement
- mesure du débit
- établissement de la courbe de perte de pression
- comparaison avec d´ autres débitmètres
Les grandes lignes
- Rotamètre comme accessoire pour le HM 500
Les caracté ristiques techniques
Raccords de tuyau: DN 32
Plages de mesure débit: 200...2500L/h
Informations logistiques
Dimensions et poids
Lxlxh: 820x200x150mm
Poids: env. 5kg
Lxlxh: 820x200x150mm
Poids: env. 5kg
Poids: 5 Kg
