Ref: EWTGUHM500.14

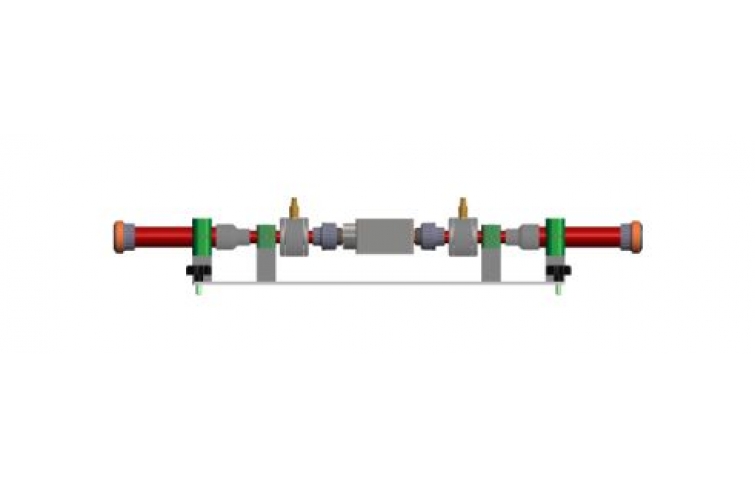

HM 500.14 Débitmètre à turbine pour HM 500 (Réf. 070.50014)
d\fs16\lang1036 Le débitmètre à turbine est installé dans le circuit d´ eau du banc d´ essai HM 500.
Le débit est mesuré selon le principe de mesure du volume.

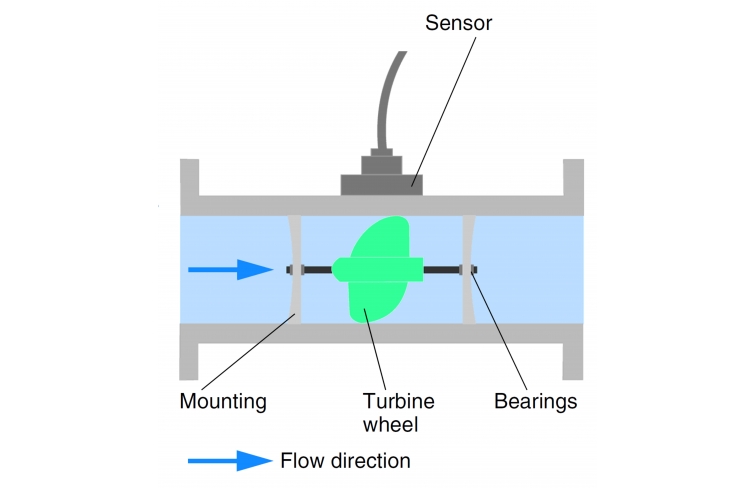

Dans cette méthode, l´élément de mesure est une roue de turbine pivotante, mise en rotation par l´écoulement.
Il existe un rapport linéaire entre la vitesse de rotation de la roue de turbine et la vitesse d´écoulement, de sorte que la vitesse de rotation et le débit sont proportionnels à l´ intérieur d´ une plage de mesure limitée.
La vitesse de rotation de la roue de turbine est enregistrée.
La vitesse d´écoulement et le débit sont déterminés à partir de la vitesse de rotation.
Un écran affiche le débit.

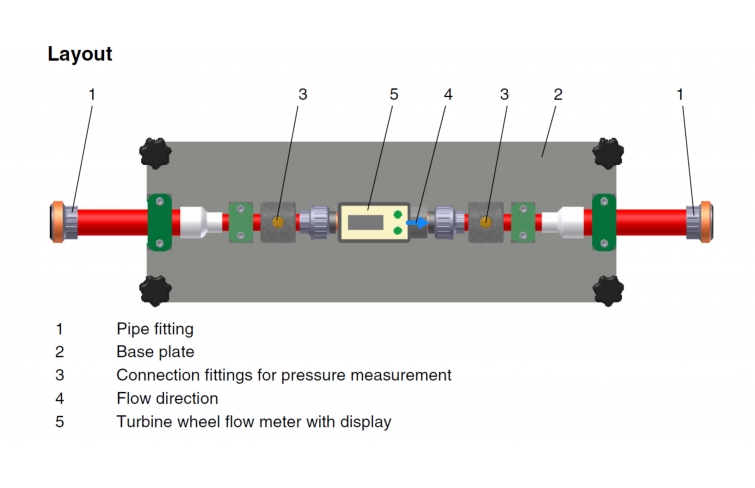

Les raccords nécessaires sont disponibles pour déterminer la perte de charge avec le HM 500.
Contenu didactique/essais
- apprentissage du principe de fonctionnement
- mesure du débit
- établissement de la courbe de perte de charge
- comparaison avec d´ autres débitmètres
Contenu didactique / Essais
Les grandes lignes
- débitmètre à turbine utilisé comme accessoire HM 500
- mesure du volume par l´ intermédiaire de la vitesse de rotation d´ une roue de turbine
Caractéristiques techniques
Raccords de tuyau DN 32
Plages de mesure
- débit: 240...2400L/h
2 piles au lithium
- débitmètre à turbine utilisé comme accessoire HM 500
- mesure du volume par l´ intermédiaire de la vitesse de rotation d´ une roue de turbine
Caractéristiques techniques
Raccords de tuyau DN 32
Plages de mesure
- débit: 240...2400L/h
2 piles au lithium
Informations logistiques
Dimensions et poids
Lxlxh: 820x200x150mm
Poids: env. 4kg
Lxlxh: 820x200x150mm
Poids: env. 4kg
Poids: 4 Kg
