Ref: EWTGUHM500.03
HM 500.03 Rotamètre avec transducteur pour HM 500 (Réf. 070.50003)

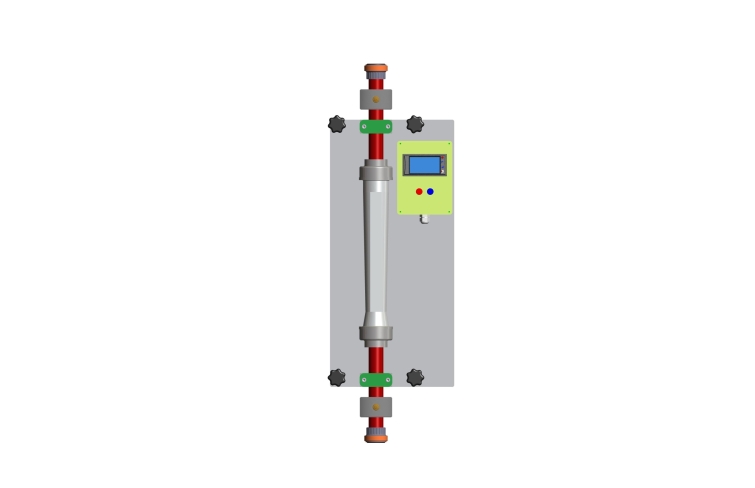

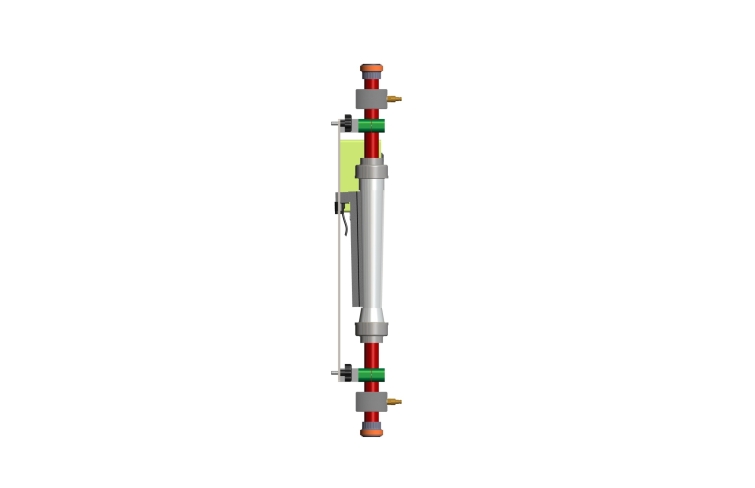

d\fs16\lang1036 Le rotamètre (débitmètre à section variable) est monté dans le circuit d´ eau du banc d´ essai HM 500.
Le flotteur se situe dans un cône en PA transparent qui s´élargit dans le sens de l´écoulement.
Le flotteur est soumis à une force dirigée vers le haut par le biais de sa résistance à l´écoulement.
Cette force réagit au poids dirigé vers le bas du flotteur.
Le flotteur se déplace dans le sens vertical jusqu´à ce qu´ un équilibre soit atteint entre les deux forces.
La position résultante du flotteur fournit des informations sur le débit.
Le débit est relevé sur l´échelle via la position du flotteur.
Au-delà un transducteur est monté sur le côté du boîtier du rotamètre.
Le transducteur détecte la position du flotteur et le transmet sous forme de signal électrique.
La valeur de mesure peut être lue directement sur un afficheur intégré.
Contenu didactique/essais
- apprentissage du principe de fonctionnement
- mesure du débit
- établissement de la courbe de perte de pression
- comparaison avec d´ autres débitmètres
Caractéristiques techniques
Flotteur
- aimant permanent intégré
Transducteur
- chaîne d´ interrupteurs reed
Raccords de tuyau: DN 32
Énergie auxiliaire: 24VCC
Plages de mesure
débit: 200...2500L/h
Informations logistiques
Dimensions et poids
Lxlxh: 820x270x140mm
Poids: env. 6kg
Lxlxh: 820x270x140mm
Poids: env. 6kg
Poids: 6 Kg
