HM 287 Essais sur une turbine axiale (Réf. 070.28700)
Avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1

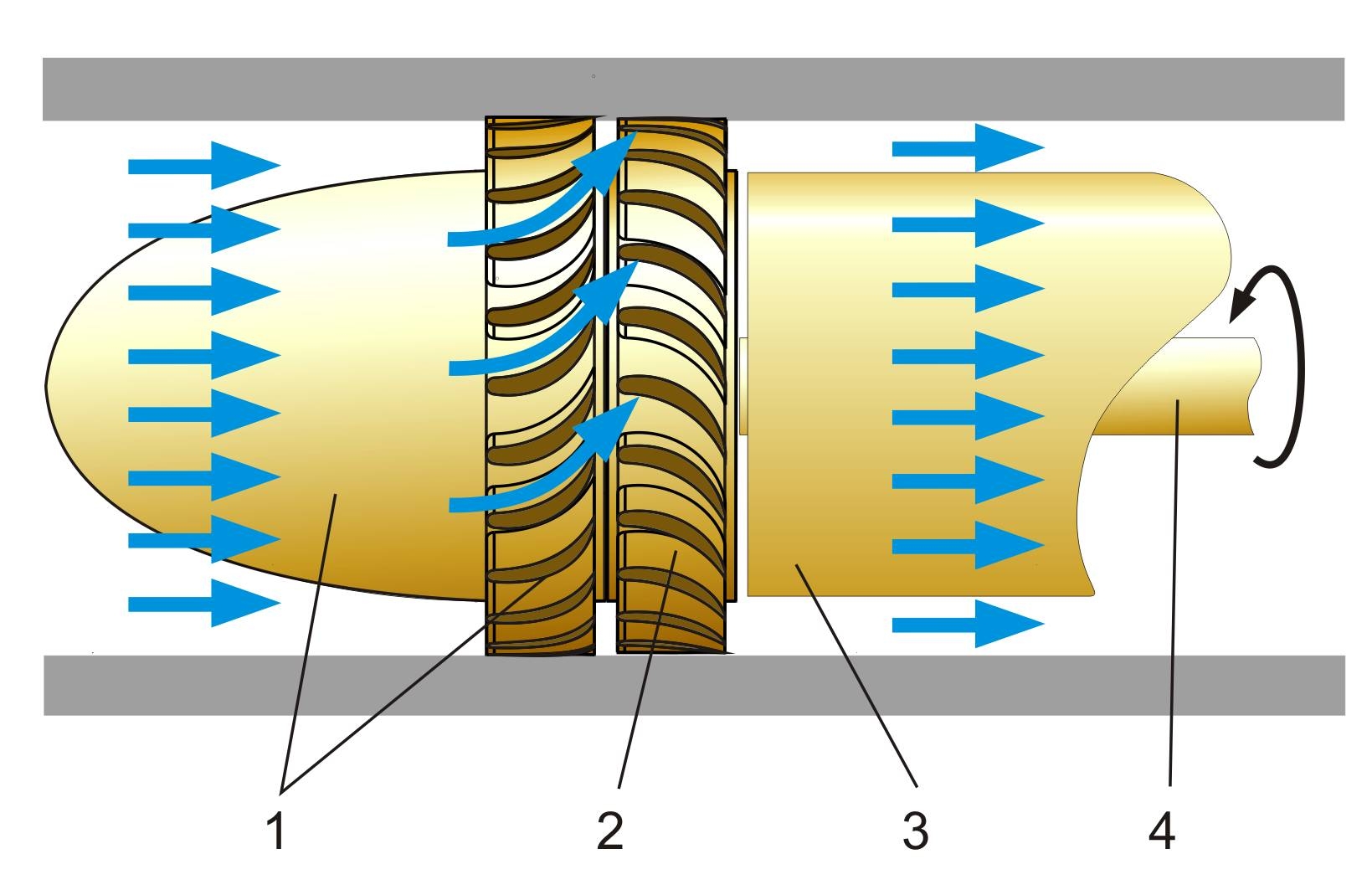

d\fs16\lang1036 La turbine axiale travaille comme une turbine à réaction, comme on en trouve dans la construction de turbines au gaz et à vapeur. L'eau traverse tout d'abord un stator où elle est déviée et accélérée.
L'eau entre ensuite en contact avec les aubes mobiles, y libère de l'énergie cinétique et de l'énergie de pression et met le rotor en mouvement.
La pression de l'eau diminue constamment de l'entrée jusqu'à la sortie.
L'appareil d'essai permet de réaliser des essais de base afin de prendre connaissance du comportement en service et des principales grandeurs caractéristiques des turbines axiales.

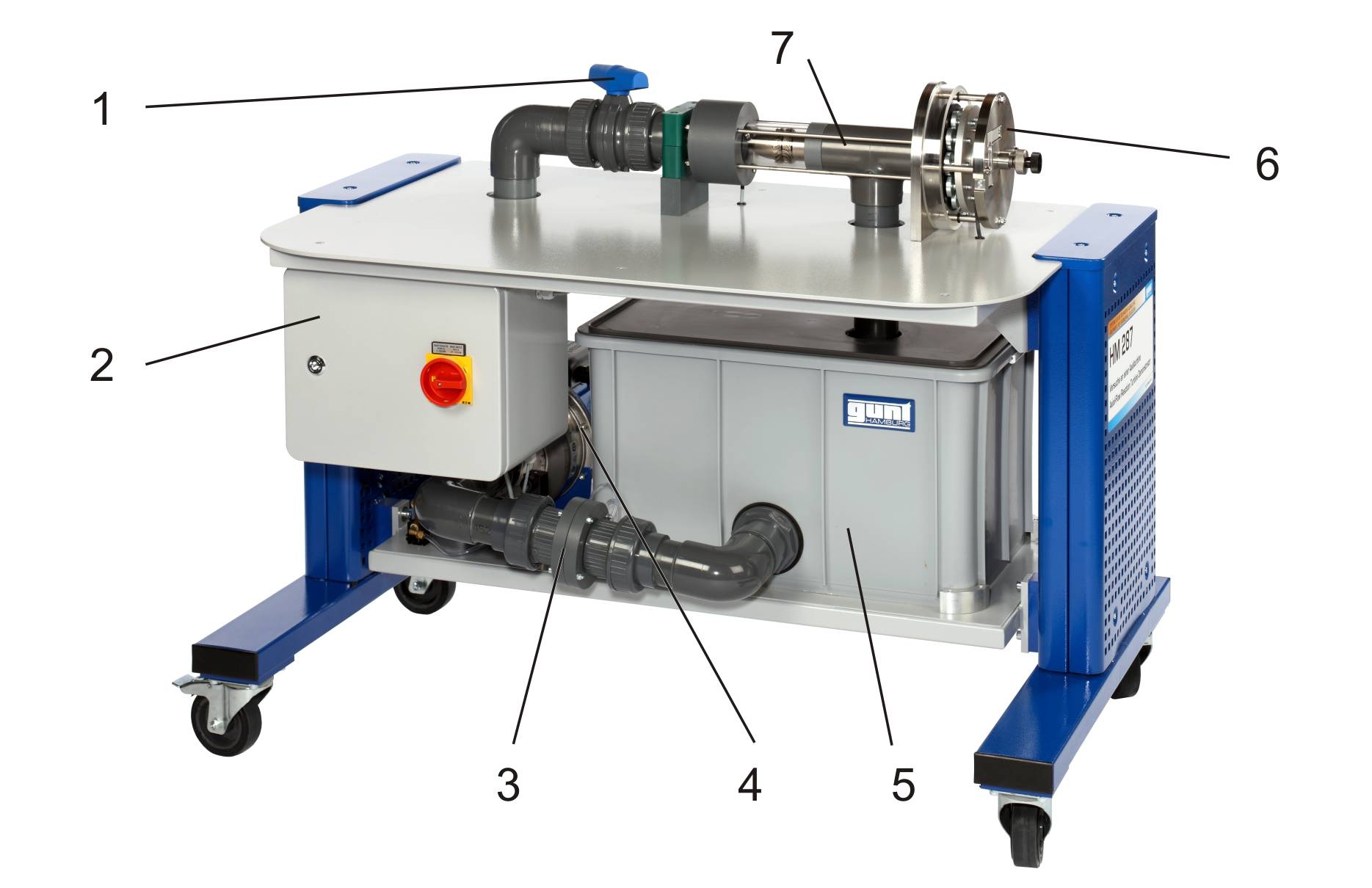

HM 287 dispose d'un circuit d'eau fermé avec une turbine axiale, une pompe centrifuge et un réservoir d'eau.
Le stator ainsi que le rotor de la turbine sont intégrés dans un boîtier transparent et peuvent être observés pendant le fonctionnement.
Un dispositif de charge se trouve en dehors du boîtier.
Spécialement développé par GUNT, le frein à courants de Foucault finement réglable et sans usure assure une charge bien définie.
Le débit est ajusté par une vanne.
Le banc d'essai est équipé d'un capteur de mesure de la pression (l'entrée de la turbine).
Le couple fourni par la turbine est déterminé par un capteur de charge électronique.
La vitesse de rotation est mesurée par un capteur de vitesse de rotation optique.
Le débit est déterminé au moyen d'un orifice de mesure avec mesure de la pression différentielle.
La technique de mesure basée sur un microprocesseur est bien protégée à l'intérieur du coffret de commande.
L'association du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
Le raccordement au PC se fait par l'intermédiaire d'un câble USB.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 La turbine axiale travaille comme une turbine à réaction, comme on en trouve dans la construction de turbines au gaz et à vapeur. L'eau traverse tout d'abord un stator où elle est déviée et accélérée.
L'eau entre ensuite en contact avec les aubes mobiles, y libère de l'énergie cinétique et de l'énergie de pression et met le rotor en mouvement.
La pression de l'eau diminue constamment de l'entrée jusqu'à la sortie.
L'appareil d'essai permet de réaliser des essais de base afin de prendre connaissance du comportement en service et des principales grandeurs caractéristiques des turbines axiales.
HM 287 dispose d'un circuit d'eau fermé avec une turbine axiale, une pompe centrifuge et un réservoir d'eau.
Le stator ainsi que le rotor de la turbine sont intégrés dans un boîtier transparent et peuvent être observés pendant le fonctionnement.
Un dispositif de charge se trouve en dehors du boîtier.
Spécialement développé par GUNT, le frein à courants de Foucault finement réglable et sans usure assure une charge bien définie.
Le débit est ajusté par une vanne.
Le banc d'essai est équipé d'un capteur de mesure de la pression (l'entrée de la turbine).
Le couple fourni par la turbine est déterminé par un capteur de charge électronique.
La vitesse de rotation est mesurée par un capteur de vitesse de rotation optique.
Le débit est déterminé au moyen d'un orifice de mesure avec mesure de la pression différentielle.
La technique de mesure basée sur un microprocesseur est bien protégée à l'intérieur du coffret de commande.
L'association du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
Le raccordement au PC se fait par l'intermédiaire d'un câble USB.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- principe de fonctionnement d'une turbine axiale
- détermination de la puissance
- détermination du rendement
- enregistrement de la caractéristique
- comparaison entre l'essai et le calcul
Les grandes lignes
- Modèle illustratif d'une turbine axiale
- Boîtier de la turbine transparent
- Frein à courants de Foucault réglable, sans usure, pour la charge de la turbine

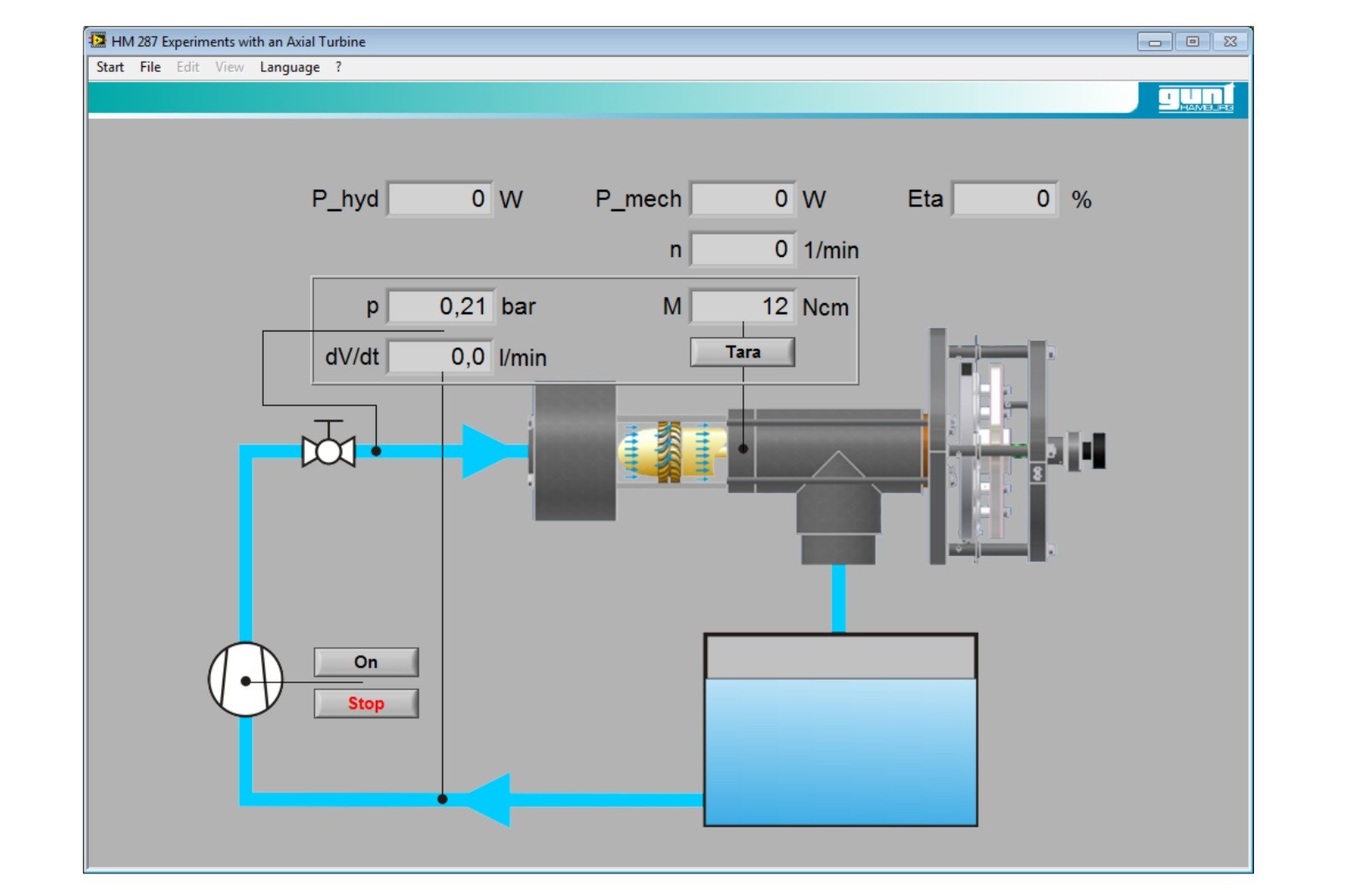

- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline
Les caracté ristiques techniques
Turbine axiale
- puissance: env. 130W à 3500min ^-1^
- diamètre extérieur du rotor: 50mm
- longueur des aubes mobiles: 5mm
Pompe
- puissance absorbée: 1,02kW
débit de refoulement max.: env. 375L/min
hauteur de refoulement max.: 13,7m
Orifice de mesure
- diamètre: 44mm
- capteur de pression différentielle: 0...0,1bar
Plages de mesure
- débit: 500L/min
- pression (côté de l'entrée): 0...5bar
- couple: 0...2Nm
- principe de fonctionnement d'une turbine axiale
- détermination de la puissance
- détermination du rendement
- enregistrement de la caractéristique
- comparaison entre l'essai et le calcul
Les grandes lignes
- Modèle illustratif d'une turbine axiale
- Boîtier de la turbine transparent
- Frein à courants de Foucault réglable, sans usure, pour la charge de la turbine
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline
Les caracté ristiques techniques
Turbine axiale
- puissance: env. 130W à 3500min ^-1^
- diamètre extérieur du rotor: 50mm
- longueur des aubes mobiles: 5mm
Pompe
- puissance absorbée: 1,02kW
débit de refoulement max.: env. 375L/min
hauteur de refoulement max.: 13,7m
Orifice de mesure
- diamètre: 44mm
- capteur de pression différentielle: 0...0,1bar
Plages de mesure
- débit: 500L/min
- pression (côté de l'entrée): 0...5bar
- couple: 0...2Nm
Informations logistiques
Dimensions et poids
Lxlxh: 1200x800x950mm
Poids: env. 135kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase or 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 banc d'essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1200x800x950mm
Poids: env. 135kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase or 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 banc d'essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Turbines hydrauliques
Techniques > Mécanique des fluides > Machines motrices > Turbines hydrauliques - diverses
Techniques > Energie Environnement > Hydraulique - Eolien > Énergie hydraulique
Poids: 135 Kg Delai de livraison estimé : 16 semaines
