Ref: EWTGUHM291
HM 291 Essais sur une turbine à action (Réf. 070.29100)
Nécessite le banc HM290
Les turbines à action travaillent selon le principe d'égalité de pression.
Les pressions statiques à l'entrée et à la sortie du rotor sont égales.
L'appareil d'essai est placé sur l'unité d'alimentation HM 290.
En association avec l'unité d´ alimentation, il est possible de réaliser des essais de base permettant d'étudier le comportement en service et de déterminer les grandeurs caractéristiques principales des turbines à action.

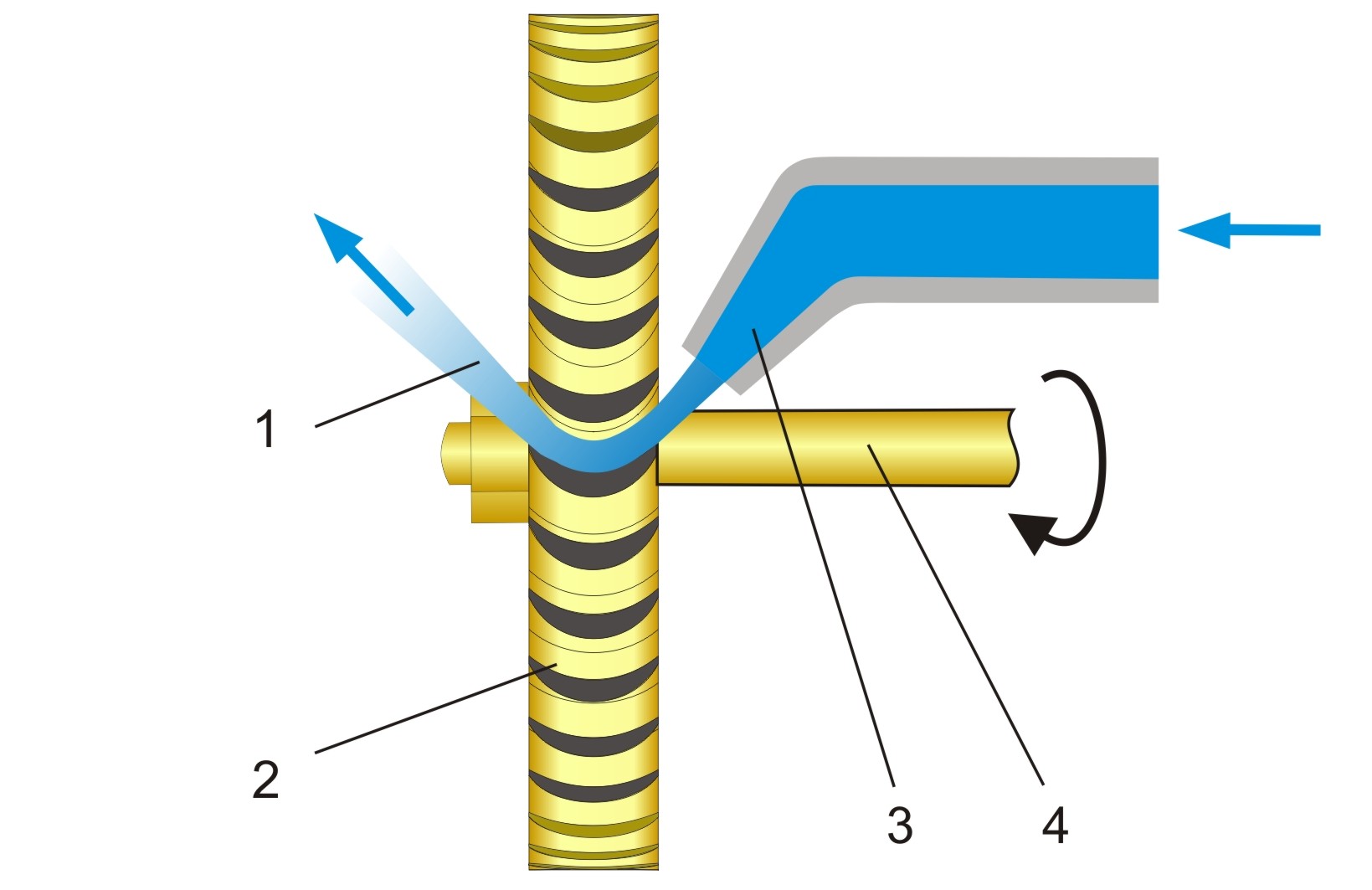

Les jets d'eau qui sortent à vitesse élevée des quatre buses du distributeur, sont déviés dans le rotor et mettent ce dernier en mouvement.
On peut observer l'eau qui sort axialement du rotor.

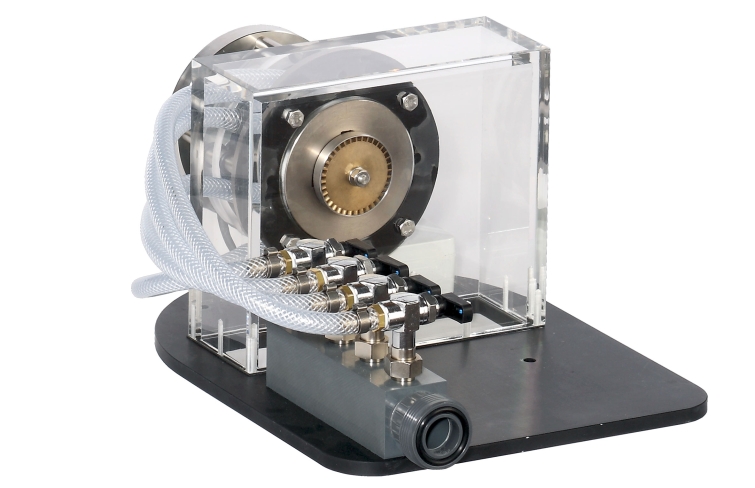

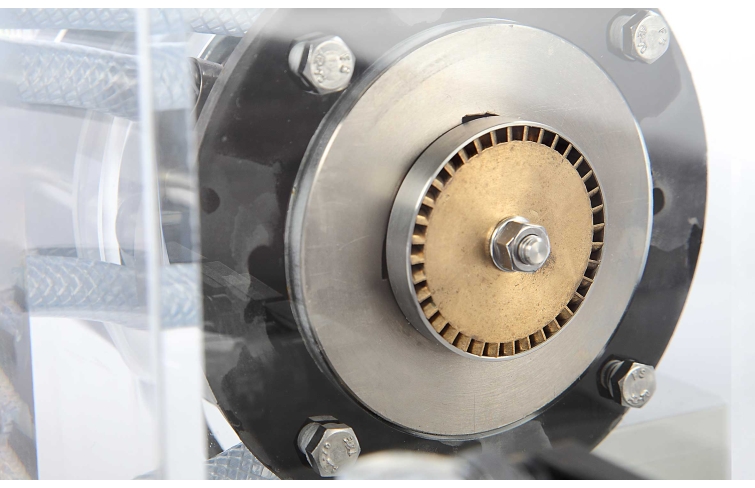

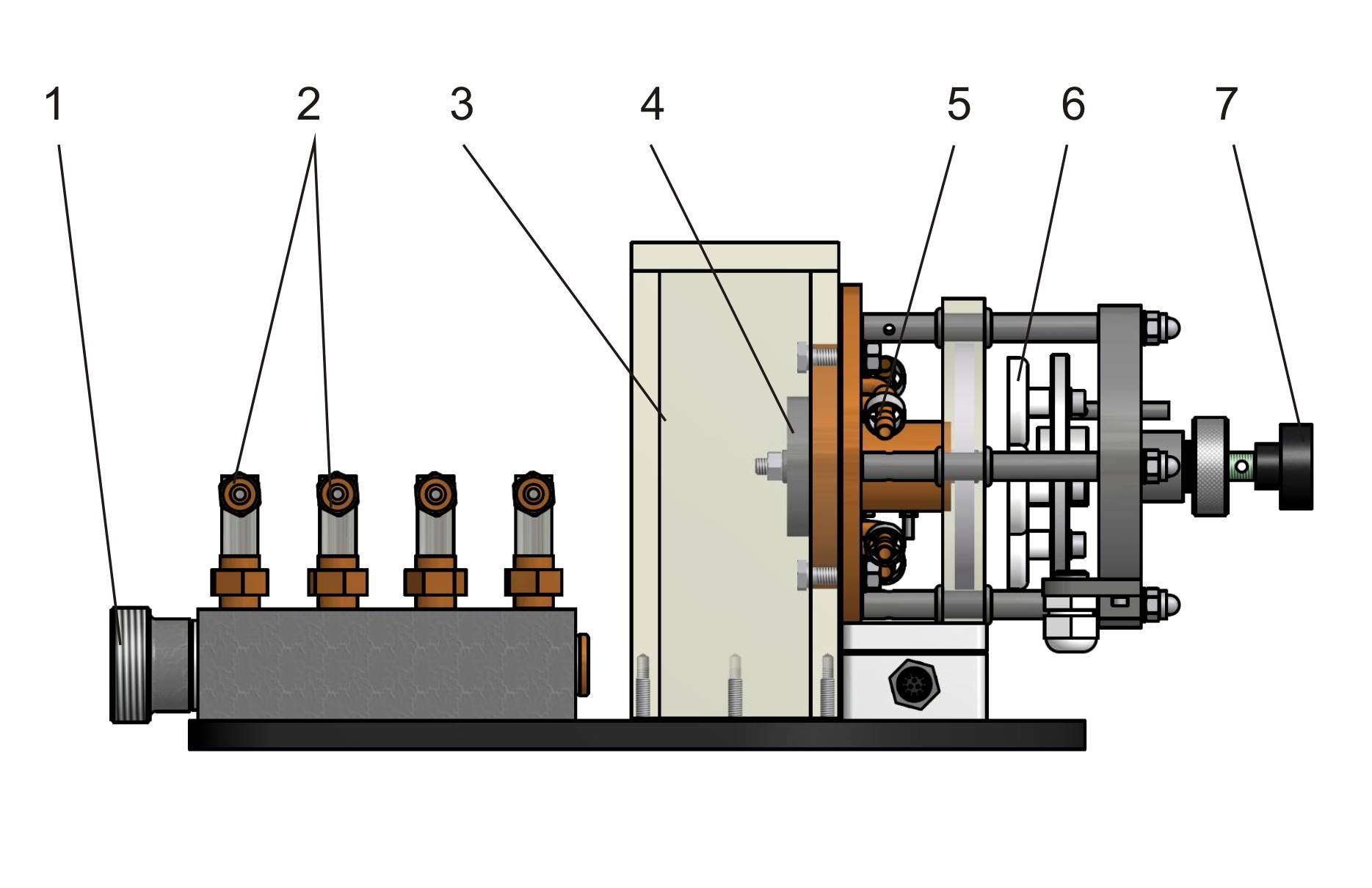

Le HM 291 est composé d'un rotor, intégrée dans un boîtier transparent, d'un distributeur avec quatre buses et d'un dispositif de charge en dehors du boîtier.
Le nombre de buses actives peut être ajusté par le biais des soupapes.
Spécialement développé par GUNT, le frein à courants de Foucault finement ajustable et sans usure assure une charge bien définie.
Le couple fourni par la turbine est déterminé par un capteur de charge électronique.
La vitesse de rotation est mesurée par un capteur de vitesse de rotation optique.
Les valeurs de mesure sont transmises à l'unité d´ alimentation HM 290.
L'alimentation en eau et la mesure du débit sont assurées par l'unité d´ alimentation HM 290.
Un régulateur de pression intégré au HM 290 permet d'enregistrer les caractéristiques à hauteur de chute constante.

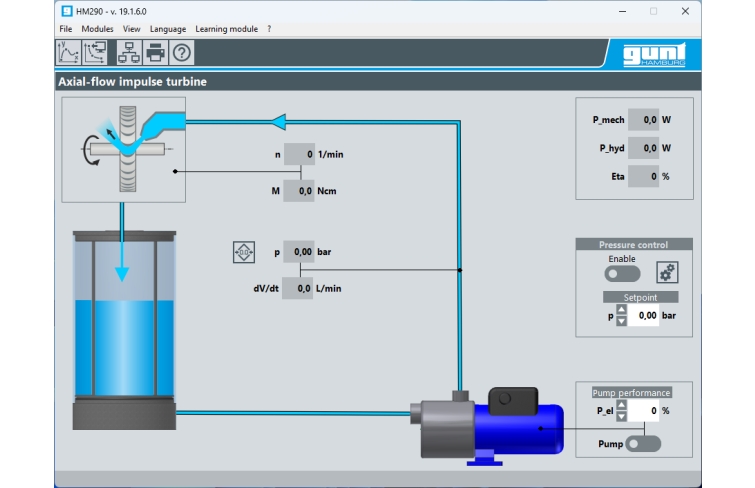

Le logiciel GUNT du HM 290 présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Les pressions statiques à l'entrée et à la sortie du rotor sont égales.
L'appareil d'essai est placé sur l'unité d'alimentation HM 290.
En association avec l'unité d´ alimentation, il est possible de réaliser des essais de base permettant d'étudier le comportement en service et de déterminer les grandeurs caractéristiques principales des turbines à action.
Les jets d'eau qui sortent à vitesse élevée des quatre buses du distributeur, sont déviés dans le rotor et mettent ce dernier en mouvement.
On peut observer l'eau qui sort axialement du rotor.
Le HM 291 est composé d'un rotor, intégrée dans un boîtier transparent, d'un distributeur avec quatre buses et d'un dispositif de charge en dehors du boîtier.
Le nombre de buses actives peut être ajusté par le biais des soupapes.
Spécialement développé par GUNT, le frein à courants de Foucault finement ajustable et sans usure assure une charge bien définie.
Le couple fourni par la turbine est déterminé par un capteur de charge électronique.
La vitesse de rotation est mesurée par un capteur de vitesse de rotation optique.
Les valeurs de mesure sont transmises à l'unité d´ alimentation HM 290.
L'alimentation en eau et la mesure du débit sont assurées par l'unité d´ alimentation HM 290.
Un régulateur de pression intégré au HM 290 permet d'enregistrer les caractéristiques à hauteur de chute constante.
Le logiciel GUNT du HM 290 présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- principe de fonctionnement d'une pompe à action

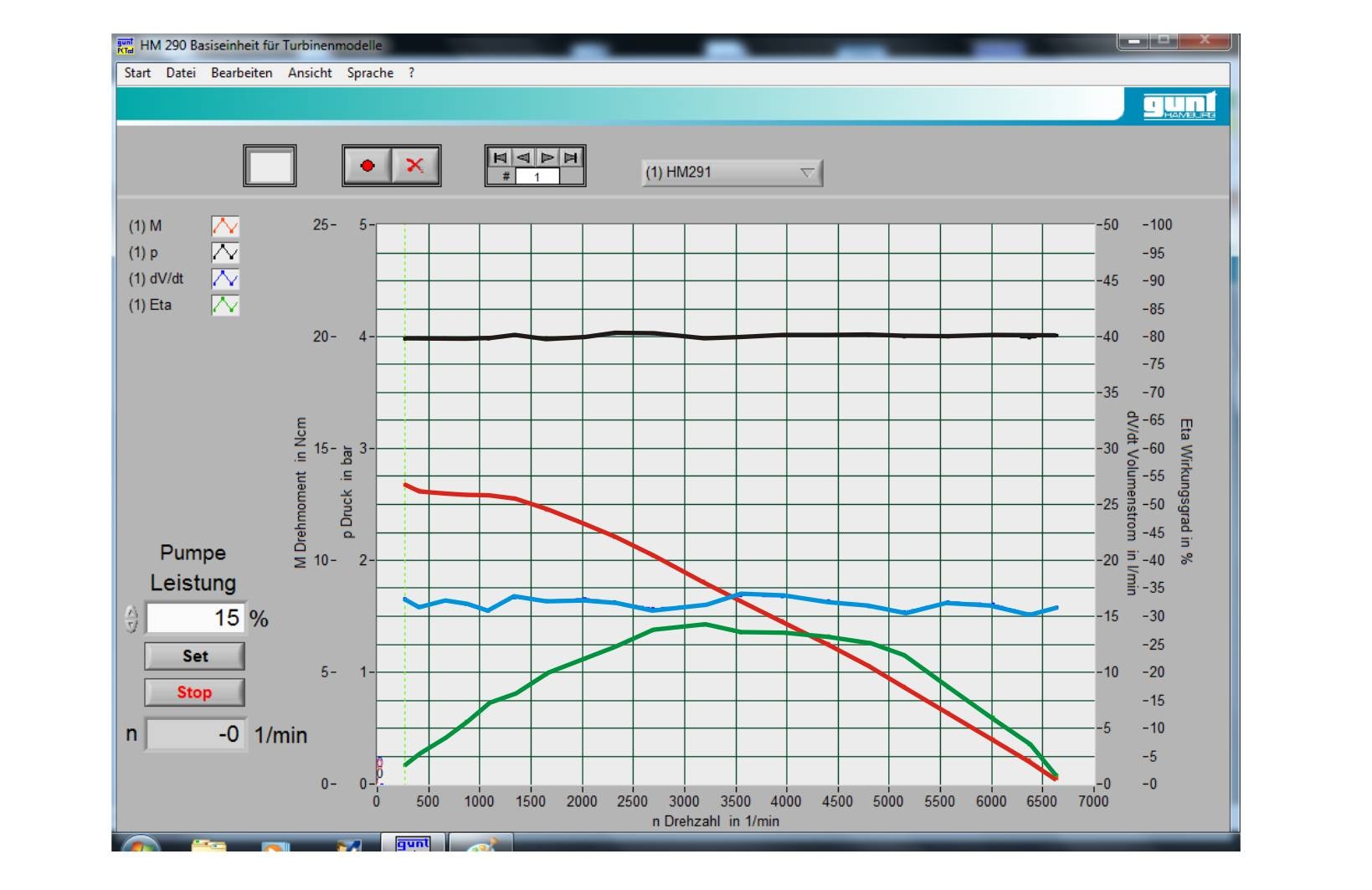

- caractéristique à une hauteur de chute constante
rapport entre le couple et la vitesse de rotation
rendement en fonction de la vitesse de rotation
débit en fonction de la vitesse de rotation
puissance hydraulique et mécanique en fonction
de la vitesse de rotation
- évaluation des valeurs de mesure et des caractéristiques en se basant sur la théorie
- comportement en charge partielle avec régulation par le nombre de buses en comparaison avec une régulation par étranglement
Les grandes lignes
- Modèle illustratif d'une turbine axiale à action
- Frein à courants de Foucault ajustable, sans usure, pour la charge de la turbine
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline
- principe de fonctionnement d'une pompe à action
- caractéristique à une hauteur de chute constante
rapport entre le couple et la vitesse de rotation
rendement en fonction de la vitesse de rotation
débit en fonction de la vitesse de rotation
puissance hydraulique et mécanique en fonction
de la vitesse de rotation
- évaluation des valeurs de mesure et des caractéristiques en se basant sur la théorie
- comportement en charge partielle avec régulation par le nombre de buses en comparaison avec une régulation par étranglement
Les grandes lignes
- Modèle illustratif d'une turbine axiale à action
- Frein à courants de Foucault ajustable, sans usure, pour la charge de la turbine
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline
Caractéristiques techniques
Turbine
- puissance: env. 28W à 3600min ^-1^
- diamètre du rotor: 50mm
Plages de mesure
- couple: 0...0,5Nm
- vitesse de rotation: 0...9000min ^-1^
Turbine
- puissance: env. 28W à 3600min ^-1^
- diamètre du rotor: 50mm
Plages de mesure
- couple: 0...0,5Nm
- vitesse de rotation: 0...9000min ^-1^
Informations logistiques
Dimensions et poids
Lxlxh: 420x320x180mm
Poids: env. 7kg
Liste de livraison
1 appareil d'essai
1 documentation didactique
Lxlxh: 420x320x180mm
Poids: env. 7kg
Liste de livraison
1 appareil d'essai
1 documentation didactique
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Turbines hydrauliques
Techniques > Mécanique des fluides > Machines motrices > Turbines hydrauliques - diverses
Techniques > Energie Environnement > Hydraulique - Eolien > Énergie hydraulique
Poids: 7 Kg Delai de livraison estimé : 5 semaines
