HM 288 Essais sur une turbine à réaction (Réf. 070.28800)
Nécessite le banc HM 290

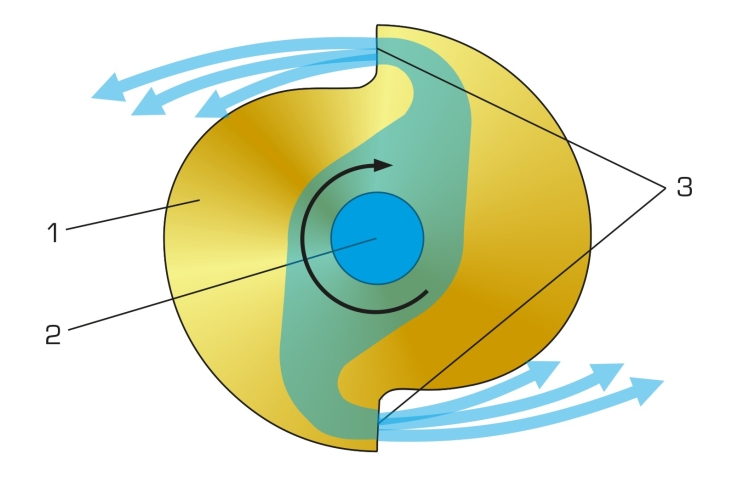

Les turbines à réaction et les turbines à surpression sont caractérisées par la transformation de l'énergie de pression en énergie cinétique dans le rotor.
L'appareil d'essai est placé sur l'unité d'alimentation HM 290.
En association avec l'unité dalimentation, il est possible de réaliser des essais de base permettant d'étudier le comportement en service et de déterminer les grandeurs caractéristiques principales des turbines à réaction.

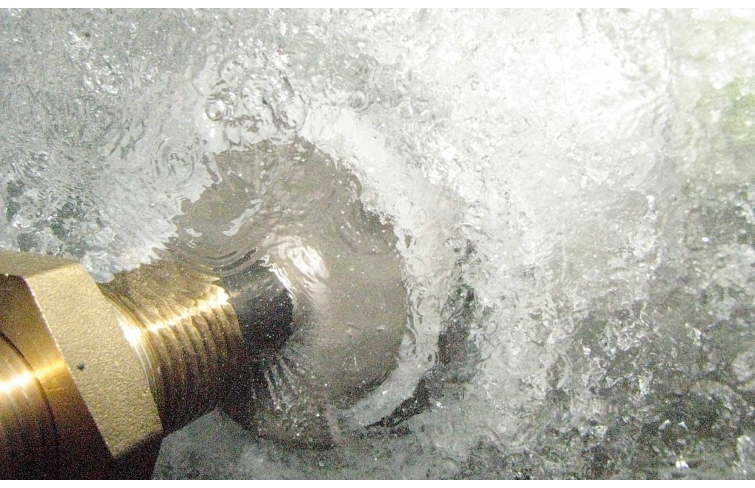

On peut observer en service le jet d'eau qui sort du rotor et qui entraîne la turbine selon le principe de la propulsion par réaction.
Ce qui permet de mieux comprendre le principe de fonctionnement et les lois générales qui le régissent (par exemple la quantité de mouvement).

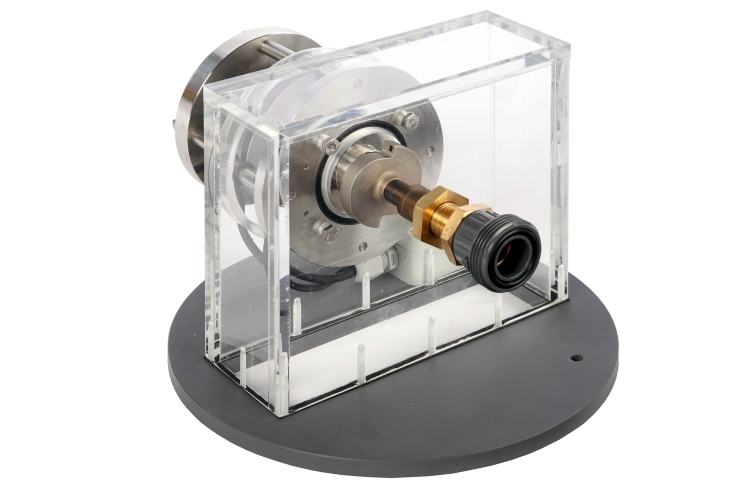

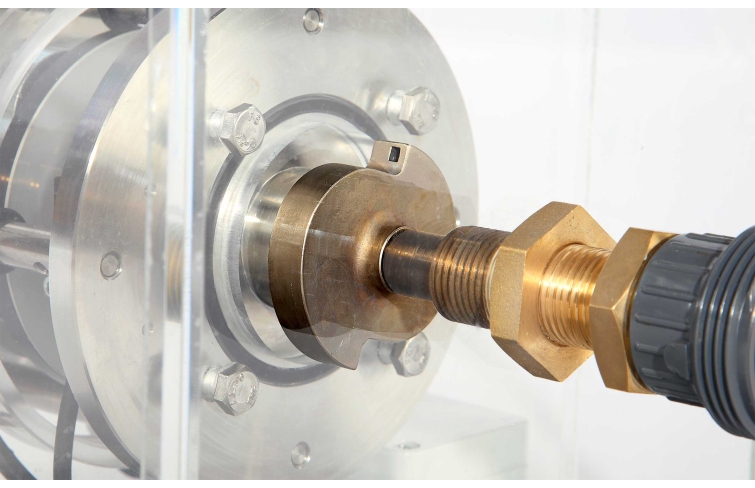

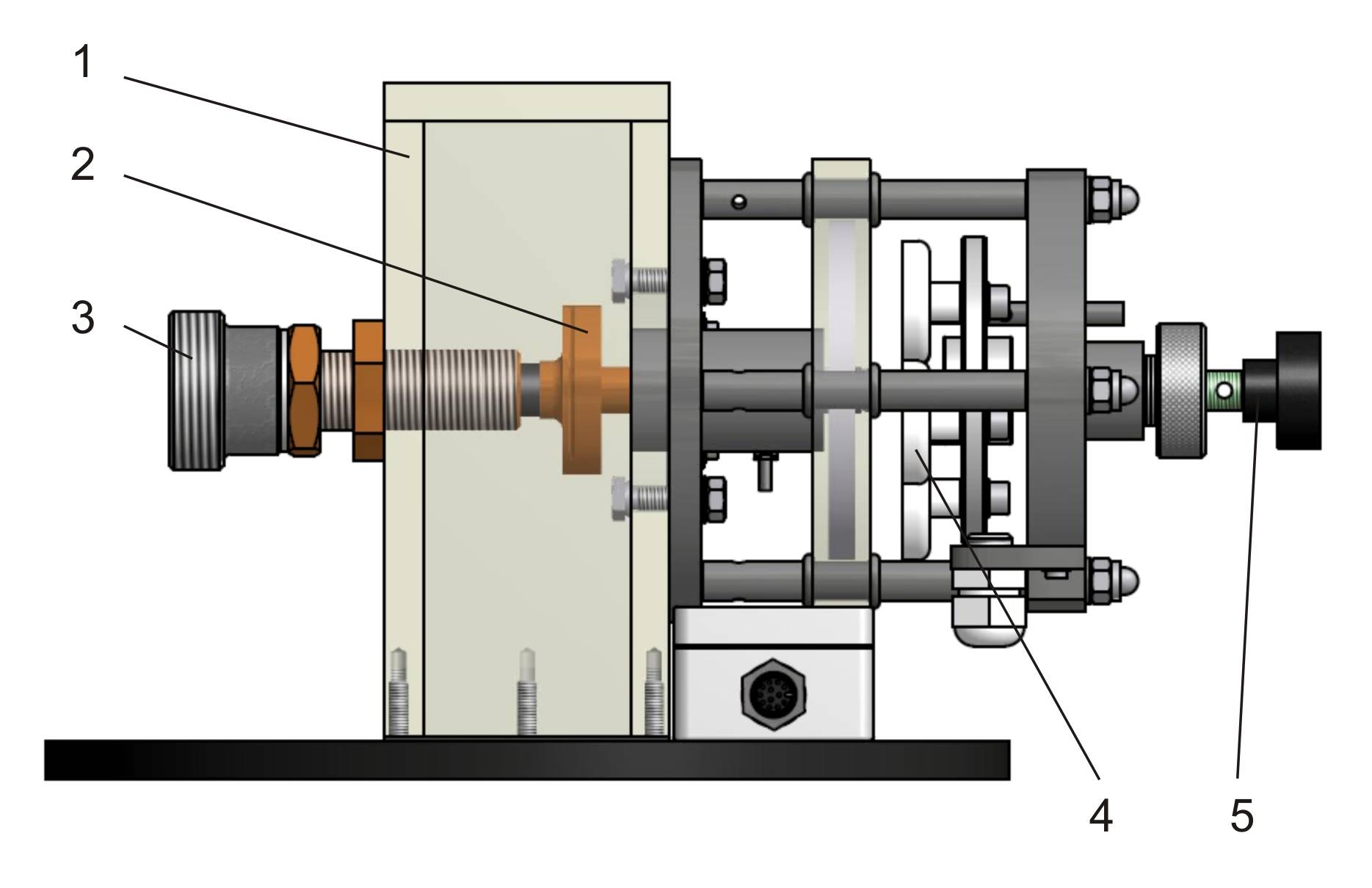

Le HM 288 est composé du rotor, intégré dans un boîtier transparent, et un dispositif de charge qui se trouve en dehors du boîtier.
Spécialement développé par GUNT, le frein à courants de Foucault finement ajustable et sans usure assure une charge bien définie.
Le couple fourni par la turbine est déterminé par un capteur de charge électronique.
La vitesse est mesurée par un capteur de vitesse de rotation optique.
Les valeurs de mesure sont transmises à l'unité dalimentation HM 290.
L'alimentation en eau et la mesure du débit sont assurées par l'unité dalimentation HM 290.
Un régulateur de pression intégré au HM 290 permet d'enregistrer des caractéristiques à hauteur de chute constante.

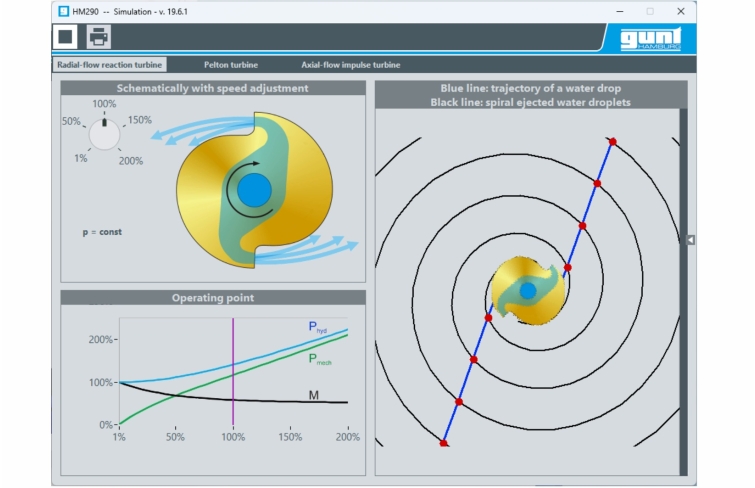

Le logiciel GUNT du HM 290 présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
L'appareil d'essai est placé sur l'unité d'alimentation HM 290.
En association avec l'unité dalimentation, il est possible de réaliser des essais de base permettant d'étudier le comportement en service et de déterminer les grandeurs caractéristiques principales des turbines à réaction.
On peut observer en service le jet d'eau qui sort du rotor et qui entraîne la turbine selon le principe de la propulsion par réaction.
Ce qui permet de mieux comprendre le principe de fonctionnement et les lois générales qui le régissent (par exemple la quantité de mouvement).
Le HM 288 est composé du rotor, intégré dans un boîtier transparent, et un dispositif de charge qui se trouve en dehors du boîtier.
Spécialement développé par GUNT, le frein à courants de Foucault finement ajustable et sans usure assure une charge bien définie.
Le couple fourni par la turbine est déterminé par un capteur de charge électronique.
La vitesse est mesurée par un capteur de vitesse de rotation optique.
Les valeurs de mesure sont transmises à l'unité dalimentation HM 290.
L'alimentation en eau et la mesure du débit sont assurées par l'unité dalimentation HM 290.
Un régulateur de pression intégré au HM 290 permet d'enregistrer des caractéristiques à hauteur de chute constante.
Le logiciel GUNT du HM 290 présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Contenu didactique / Essais
- principe de fonctionnement d'une pompe à réaction
- caractéristiques à une hauteur de chute constante:
rapport entre le couple et la vitesse de rotation
rendement en fonction de la vitesse de rotation
débit en fonction de la vitesse de rotation

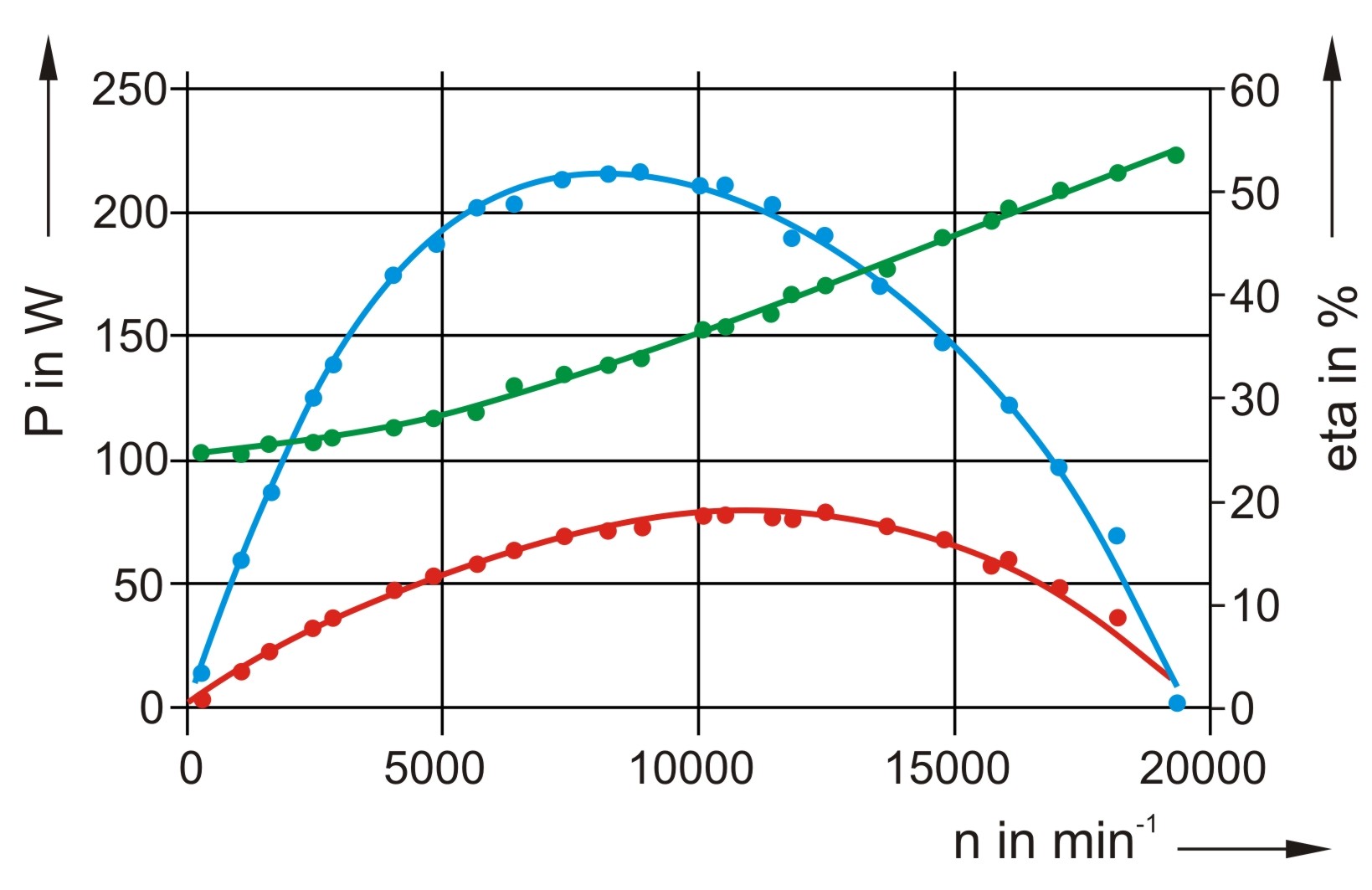

puissance hydraulique et mécanique en fonction de la vitesse de rotation
- évaluation des valeurs de mesure et des caractéristiques en se basant sur la théorie
Les grandes lignes
- Modèle illustratif d'une turbine à eau selon le principe de la propulsion par réaction
- Frein à courants de Foucault ajustable, sans usure, pour la charge de la turbine
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline
- principe de fonctionnement d'une pompe à réaction
- caractéristiques à une hauteur de chute constante:
rapport entre le couple et la vitesse de rotation
rendement en fonction de la vitesse de rotation
débit en fonction de la vitesse de rotation
puissance hydraulique et mécanique en fonction de la vitesse de rotation
- évaluation des valeurs de mesure et des caractéristiques en se basant sur la théorie
Les grandes lignes
- Modèle illustratif d'une turbine à eau selon le principe de la propulsion par réaction
- Frein à courants de Foucault ajustable, sans usure, pour la charge de la turbine
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline
Caractéristiques techniques
Turbine
- puissance: env. 60W à 8000min ^-1^
- diamètre du rotor: 50mm
Plages de mesure
- couple: 0...0,5Nm
- vitesse de rotation: 0...20000min ^-1^
Turbine
- puissance: env. 60W à 8000min ^-1^
- diamètre du rotor: 50mm
Plages de mesure
- couple: 0...0,5Nm
- vitesse de rotation: 0...20000min ^-1^
Informations logistiques
Dimensions et poids
Lxlxh: 360x250x180mm
Poids: env. 5kg
Liste de livraison
1 appareil d'essai
1 documentation didactique
Lxlxh: 360x250x180mm
Poids: env. 5kg
Liste de livraison
1 appareil d'essai
1 documentation didactique
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Turbines hydrauliques
Techniques > Mécanique des fluides > Machines motrices > Turbines hydrauliques - diverses
Techniques > Energie Environnement > Hydraulique - Eolien > Énergie hydraulique
Poids: 5 Kg Delai de livraison estimé : 5 semaines
